VS-15MQ040NTRPBF

产品分类: 整流二极管/整流桥
产品描述: 40V 330A 500μA 1.5A 独立式 SMA(DO-214AC) 贴片安装
供应商型号: F-VS-15MQ040NTRPBF
供应商: 海外现货
标准整包数: 1

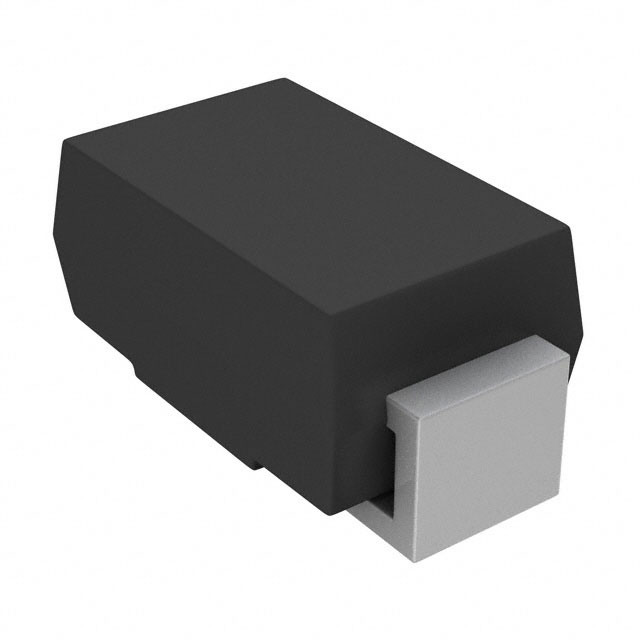

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-15MQ040NTRPBF

VS-15MQ040NTRPBF概述

    Vishay Semiconductors VS-15MQ040NTRPbF 技术手册

    1. 产品简介


    VS-15MQ040NTRPbF 是一款由 Vishay Semiconductors 生产的高性能肖特基整流器。它具有表面贴装能力,适用于多种低功率应用场合,如开关电源、电表保护、电源板电路反向保护、电池隔离和充电等。这款整流器以其极低的正向电压降(VF)和紧凑尺寸著称,在工业级应用中表现出色。

    2. 技术参数


    以下是 VS-15MQ040NTRPbF 的关键技术参数:
    - 最大直流反向电压 (VR):40 V
    - 最大平均正向电流 (IF(AV)):1.5 A
    - 最大脉冲正向电流 (IFSM):330 A (5 μs 方波)
    - 正向电压降 (VF):0.43 V (在 IF=2 A 时)
    - 最高工作温度 (TJ max.):150 °C
    - 反向漏电流 (IRM):20 mA (在 125 °C 时)
    - 热阻抗 (RthJA):80 °C/W

    3. 产品特点和优势


    VS-15MQ040NTRPbF 的显著特点是其极低的正向电压降和紧凑的设计。与同类尺寸的其他肖特基二极管相比,它具有更好的反向阻断电压能力。此外,该产品还符合 MSL 级别 1,可在最高 260 °C 的条件下无铅焊接。这些特点使其在多种应用场景中表现出色,特别是在需要高可靠性的工业级应用中。

    4. 应用案例和使用建议


    - 开关电源:用于电源转换电路中的整流,尤其是在低电压和高频环境下。
    - 电表保护:保护敏感电路免受过电压损害。
    - 电源板电路反向保护:确保电路安全运行。
    - 电池隔离和充电:为充电电路提供可靠的反向保护。
    使用建议:
    - 在设计电路时,确保整流器的工作温度不超过其最大额定值(150 °C),以避免热损伤。
    - 使用适当的散热措施来管理高功率情况下的热量。

    5. 兼容性和支持


    VS-15MQ040NTRPbF 采用 SMA (DO-214AC) 封装,易于与标准 PCB 设计兼容。Vishay Semiconductors 提供全面的技术支持,包括在线文档、SPICE 模型以及全球技术支持热线(DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com)。

    6. 常见问题与解决方案


    - 问题:长时间工作后,整流器发热严重。
    解决方案:增加散热措施,例如添加散热片或使用风扇进行强制冷却。
    - 问题:反向电压不稳定。
    解决方案:检查并调整负载条件,确保电压不超出额定值。
    - 问题:输出电流不足。
    解决方案:确认电路设计是否正确,检查是否有其他组件故障。

    7. 总结和推荐


    总体而言,VS-15MQ040NTRPbF 是一款高性能的肖特基整流器,适用于多种工业级应用。其优异的电气特性和可靠性使其成为低功率应用的理想选择。我们强烈推荐使用此产品,尤其是对热稳定性有较高要求的应用场景。如果您的项目需要高性能且可靠的整流解决方案,VS-15MQ040NTRPbF 是一个值得考虑的选择。

VS-15MQ040NTRPBF参数

参数
Ir - 反向电流 500μA
Vr-反向电压 40V
反向恢复时间 -
正向浪涌电流 330A
配置 独立式
If - 正向电流 1.5A
4.5mm(Max)
2.79mm(Max)
2.29mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VS-15MQ040NTRPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-15MQ040NTRPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-15MQ040NTRPBF VS-15MQ040NTRPBF数据手册

VS-15MQ040NTRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
