VS-ETX0806-M3

产品分类: 整流二极管/整流桥

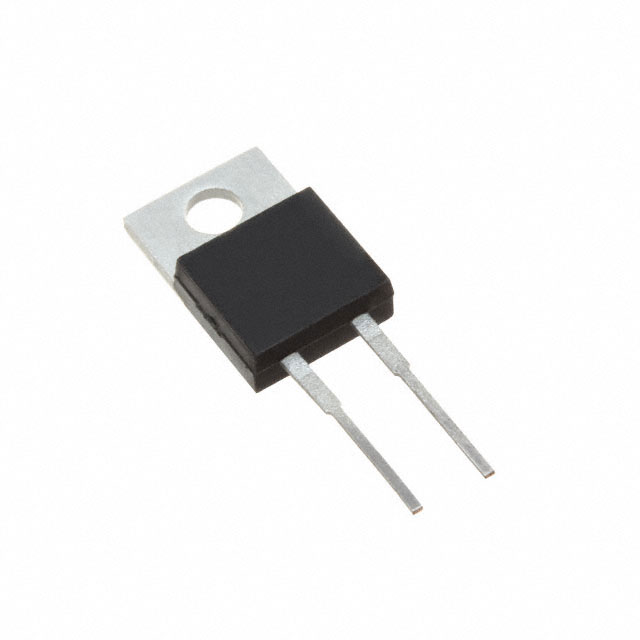

产品描述: Vishay 整流二极管 二极管, 8A, 600V, 通孔安装, TO-220AC封装, 2针
供应商型号: 30C-VS-ETX0806-M3 TO-220-2
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-ETX0806-M3

VS-ETX0806-M3概述


    产品简介


    Vishay VS-ETX0806-M3 和 VS-ETX0806FP-M3
    Vishay Semiconductors 提供了一款名为 VS-ETX0806-M3 和 VS-ETX0806FP-M3 的超快恢复整流器(Hyperfast Rectifier)。这些器件专为电源转换电路中的整流需求而设计,具有卓越的性能指标和可靠性。它们被广泛应用于电源管理系统的 PFC 升压阶段、逆变器或自由轮换二极管等领域。

    技术参数


    | 参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | 峰值重复反向电压 | VRRM | 600 | - | - | V |
    | 平均整流正向电流 | IF(AV) | TC = 142 °C | 8 | - | A |
    | 堆叠电流最大值 | IFSM | TJ = 25 °C | 80 | - | - |
    | 反向恢复时间 | trr | TJ = 25 °C | 14 | 15 | 24 | ns |
    | 正向电压降 | VF | IF = 8 A | - | 1.5 | 2.0 | V |
    | 结温 | TJ, TStg | -65 | - | 175 | °C |
    | 热阻,结到壳 | RthJC | - | 2.0 | 2.6 | °C/W |

    产品特点和优势


    VS-ETX0806-M3 和 VS-ETX0806FP-M3 具有以下独特的功能和优势:
    - 超快恢复时间:具有非常低的存储电荷,从而显著减少开关损耗。
    - 低正向电压降:减少功耗,提高效率。
    - 高工作温度:可承受高达 175 °C 的工作温度。
    - 全隔离封装:提供真双线封装,具备 2500 VRMS 的隔离电压。
    - 铂掺杂寿命控制:确保最佳的整体性能、耐用性和可靠性。
    这些特性使得这些器件在电源管理系统中表现优异,尤其适用于高压和高频应用场合,显示出其强大的市场竞争力。

    应用案例和使用建议


    这些超快恢复整流器广泛应用于多个领域,如:
    - 电源转换器的升压阶段:在 AC/DC 部分的电源管理系统中,利用其快速的恢复特性来降低能量损失。
    - 逆变器应用:利用其低功耗和高效能的特点来提高逆变器的效率。
    - 自由轮换二极管:保护电源系统免受过压影响,同时通过低正向电压降提高整体效率。
    使用建议:
    - 在选择工作条件时,建议详细阅读热阻和工作温度范围,以避免因过热导致器件失效。
    - 使用过程中,可以通过优化 PCB 布局,降低寄生电感和电容,进一步提高器件性能。

    兼容性和支持


    - 兼容性:这些器件采用标准 TO-220AC 和 TO-220FP 封装,容易集成到现有系统中,与多种其他器件兼容。
    - 支持和服务:Vishay 提供详尽的技术文档和支持服务,确保用户能够充分利用这些产品的性能优势。

    常见问题与解决方案


    - Q: 这些器件的工作温度范围是多少?
    - A: -65 °C 到 175 °C。

    - Q: 如何减小开关损耗?
    - A: 通过选择低正向电压降和超快恢复时间的器件,可以在高频应用中有效降低开关损耗。

    总结和推荐


    综上所述,Vishay 的 VS-ETX0806-M3 和 VS-ETX0806FP-M3 超快恢复整流器在技术规格和应用方面表现出色。它们具有优异的性能、可靠性和高工作温度范围,适合各种高压和高频应用场景。强烈推荐在需要高效能和可靠性高的电源管理解决方案中使用这些器件。

VS-ETX0806-M3参数

参数
Ir - 反向电流 30μA
Vr-反向电压 600V
反向恢复时间 17ns
正向浪涌电流 80A
配置 独立式
If - 正向电流 8A
10.51mm(Max)
4.65mm(Max)
9.02mm(Max)
通用封装 TO-220AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-ETX0806-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-ETX0806-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-ETX0806-M3 VS-ETX0806-M3数据手册

VS-ETX0806-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.003
50+ ¥ 2.31
1000+ ¥ 1.925
库存: 2787
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 3
直接购买
加入购物车
