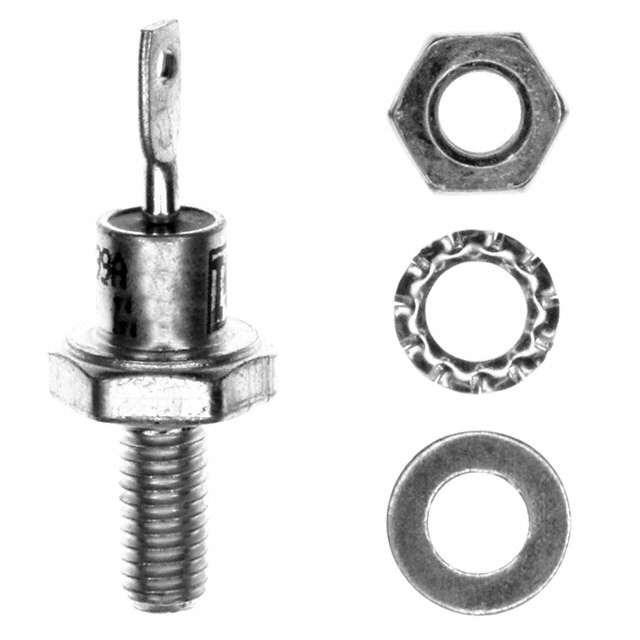

VS-6F120

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 6A, 1200V, 螺纹, DO-4封装, 2针
供应商型号: 112-VS-6F120-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-6F120

VS-6F120概述

    VS-6F(R) 系列标准恢复二极管技术手册

    1. 产品简介


    VS-6F(R)系列是由 Vishay Semiconductors 生产的标准恢复二极管(Stud Version),额定电流为6A。该系列产品具有高浪涌电流能力,适用于转换器、电源供应器、机床控制以及电池充电等多种应用领域。

    2. 技术参数


    - 额定电流(IF(AV)): 6 A
    - 峰值正向电流(IFSM): 159 A (50 Hz),167 A (60 Hz)
    - 最大重复性反向电压(VRRM): 100 V 至 1200 V
    - 最大存储温度范围(TStg): -65°C 至 +200°C
    - 最大热阻(RthJC): 2.5 K/W (DC操作)
    - 封装类型: DO-4 (DO-203AA)
    - 电路配置: 单个二极管

    3. 产品特点和优势


    - 高浪涌电流能力: 159 A (50 Hz) 和 167 A (60 Hz),保证了良好的瞬态响应。
    - 宽电流范围: 支持从6 A 到 1200 V 的广泛应用。
    - 不同的极性版本: Stud cathode 和 Stud anode 版本可选。
    - 多用途应用: 适用于多种电力电子设备,如转换器、电源、机床控制和电池充电。

    4. 应用案例和使用建议


    VS-6F(R) 系列可以应用于各类电力转换设备,如工业电源供应器、太阳能逆变器以及汽车充电系统。在设计和使用这些设备时,需注意其过载保护和热管理。对于高温环境下的应用,建议增加散热措施,以确保设备稳定运行。

    5. 兼容性和支持


    VS-6F(R) 系列与市场上常见的电力电子设备兼容。Vishay Semiconductors 提供技术支持和售后服务,可以通过指定邮箱与技术团队联系。

    6. 常见问题与解决方案


    - 问题: 设备过热
    - 解决方案: 增加散热片或改善冷却系统。

    - 问题: 高峰电流过大导致损坏
    - 解决方案: 在电路中增加保险丝或限流电阻,避免高峰电流直接冲击。

    7. 总结和推荐


    VS-6F(R) 系列标准恢复二极管以其高可靠性、宽电流范围及多样化的应用环境受到了市场的广泛认可。它不仅适用于常规的电力电子设备,还可以在一些特殊环境中提供可靠的工作表现。总体而言,这款二极管是一款性价比很高的选择,推荐在相关应用中使用。

VS-6F120参数

参数
反向恢复时间 -
正向浪涌电流 167A
配置 独立式
If - 正向电流 6A
Ir - 反向电流 12mA
Vr-反向电压 1.2KV
长*宽*高 20.3mm*11mm*11mm
通用封装 DO-203AA,DO-4
安装方式 底座安装,螺纹安装,铰轴安装
应用等级 工业级
零件状态 在售
包装方式 散装

VS-6F120厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-6F120数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-6F120 VS-6F120数据手册

VS-6F120封装设计

查看详情并下载
Symbol
Footprint
3D Model
