30CPQ150

产品分类: 整流二极管/整流桥
产品描述: 1KA 100μA 15A 双commoncathode TO-247AC 通孔安装
供应商型号: SEC-30CPQ150
供应商: 海外现货
标准整包数: 1

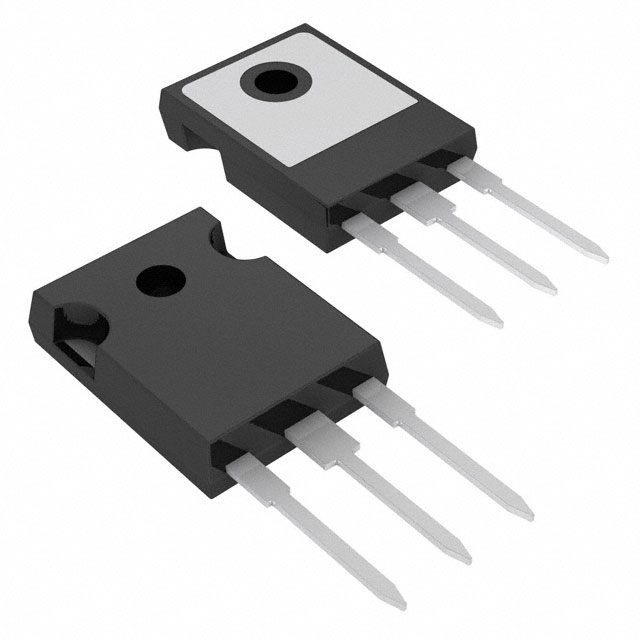

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 30CPQ150

30CPQ150概述

    # Vishay 30CPQ150 Schottky Rectifier 技术手册解析

    产品简介


    Vishay 30CPQ150 是一款高性能中心抽头式肖特基整流器,每支器件具有两个独立的 15A 额定电流通道,总电流容量为 30A。该产品以其卓越的高温性能和低正向压降而著称,广泛应用于开关电源、逆变器、续流二极管以及反向电池保护等领域。该器件采用了工业级设计,适用于恶劣的工作环境,特别适合需要高可靠性与高性能结合的应用场景。

    技术参数


    以下是 Vishay 30CPQ150 的关键技术规格:
    主要电气参数
    - 额定电流(IF(AV)):2 x 15A(单个通道)
    - 最大反向电压(VR):150V
    - 最大浪涌电流(IFSM):1000A(单脉冲),340A(重复脉冲)
    - 正向压降(VF):0.78V @ 15A(典型值,TJ = 125°C)
    工作条件
    - 结温范围(TJ):-55°C 至 +175°C
    - 存储温度范围(TStg):-55°C 至 +175°C
    - 最大热阻(RthJC):2.20°C/W(单通道)
    特性与优势
    - 低正向压降:显著减少功率损耗,提高效率。
    - 高耐温能力:支持高达 175°C 的结温操作。
    - 高纯度封装:增强机械强度与防潮性能。
    - 快速恢复特性:适合高频应用。
    产品特点与优势
    Vishay 30CPQ150 在多个方面展现了卓越的性能和设计优势:
    1. 可靠性和耐用性:采用高纯度环氧树脂封装,增强了机械强度和抗潮湿能力;并带有保护环,确保长期运行的可靠性。
    2. 高性能:得益于先进的肖特基技术,该器件具有极低的正向压降和快速的开关速度,非常适合要求高效能的场合。
    3. 广泛的适应性:具备出色的高低温适应性,在严苛环境下仍可稳定工作。
    4. 工业级设计:通过严格的工业标准认证,确保在复杂系统中的稳定性与可靠性。
    应用案例与使用建议
    应用场景
    Vishay 30CPQ150 常用于以下领域:
    - 开关电源:为高频电源转换提供高效的能量传输。
    - 逆变器:用于太阳能发电等新能源设备中。
    - 续流二极管:防止电流突变对电路的损害。
    - 反向电池保护:确保电池连接错误不会损坏设备。
    使用建议
    - 散热管理:由于其高功率密度,建议使用良好的散热措施(如大尺寸散热片),以降低结温并延长寿命。
    - 负载匹配:避免长时间超过额定值的电流冲击,以防止器件过热失效。
    - 安装规范:按照技术手册中的说明正确安装,以确保最佳性能。
    兼容性与支持
    Vishay 30CPQ150 采用标准化 TO-247AC 封装,与同类产品高度兼容,易于替换其他品牌器件。此外,Vishay 提供详尽的技术文档和支持服务,用户可通过官方网站获取相关资料,并联系技术支持团队解答疑问。

    常见问题与解决方案


    以下列举了一些用户可能遇到的问题及其解决方案:
    1. 问题:设备在高温环境中频繁失效。
    解决方法:确保散热设计合理,必要时增加外部风扇或散热片。
    2. 问题:器件正向压降异常偏高。
    解决方法:检查是否超过额定电流或存在连接不良的情况。
    3. 问题:无法正常启动。
    解决方法:确认电源电压与器件额定值匹配,并检查是否存在静电放电风险。
    总结与推荐
    Vishay 30CPQ150 是一款极具竞争力的肖特基整流器,其优异的性能和可靠性使其成为多种电力电子应用的理想选择。它不仅满足严苛的工作环境需求,还通过紧凑的设计提供了出色的性价比。对于需要高效率和稳定性的用户而言,这款产品无疑是首选。
    推荐指数:★★★★★

    如果您正在寻找一款能够应对复杂工况且性能可靠的肖特基整流器,Vishay 30CPQ150 将是一个值得信赖的选择。

30CPQ150参数

参数
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 1KA
配置 双commoncathode
If - 正向电流 15A
Ir - 反向电流 100μA
15.87mm(Max)
5.31mm(Max)
24.99mm(Max)
通用封装 TO-247AC
安装方式 通孔安装
零件状态 停产
包装方式 管装

30CPQ150厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

30CPQ150数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY 30CPQ150 30CPQ150数据手册

30CPQ150封装设计

查看详情并下载
Symbol
Footprint
3D Model
