首页  >  产品百科  >  VS-30BQ040TRPbF

VS-30BQ040TRPbF

产品分类: 整流二极管/整流桥
产品描述: 40V 2KA 500μA 3A 独立式 SMC(DO-214AB) 贴片安装 7.11mm*6.22mm*2.62mm
供应商型号: 30BQ040PBFDKR-ND
供应商: Digi-Key
标准整包数: 1

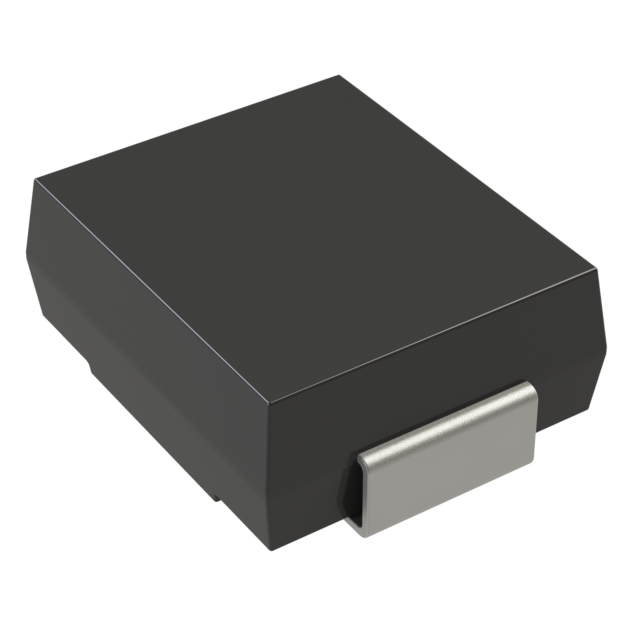

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-30BQ040TRPbF

VS-30BQ040TRPbF概述


    产品简介


    VS-30BQ040PbF表面贴装肖特基整流器是一款由Vishay高功率产品部门设计的产品,主要应用于需要低正向电压降和小尺寸的应用场合。其典型应用领域包括硬盘驱动器、开关电源、转换器、自由轮二极管、电池充电以及反向电池保护。

    技术参数


    - 最大直流反向电压(VR): 40V
    - 最大工作峰值反向电压(VRWM): 40V
    - 最大平均正向电流(IF(AV)): 3.0A (50%占空比时,结温TL=118°C)
    - 最大正向瞬态电压降(VFM): 0.43V @ 3A, TJ = 125°C
    - 最大峰值单次非重复性浪涌电流(IFSM): 2000A @ 5μs正弦波或3μs矩形脉冲
    - 最大反向漏电流(IRM): 30μA @ 125°C
    - 最大结电容(CT): 230pF @ 5VDC (测试信号范围为100kHz至1MHz)
    - 最大电压变化率(dV/dt): 10,000V/μs
    - 工作温度范围(TJ,TStg): -55°C至150°C
    - 热阻(RthJL): 12°C/W (DC操作)
    - 热阻(RthJA): 46°C/W

    产品特点和优势


    1. 小型化封装: 表面贴装,适合PCB板上的空间节省需求。
    2. 低正向电压降: 正向电压降仅为0.43V,降低能量损耗,提高效率。
    3. 高频率操作: 适用于高频应用场合,提升系统性能。
    4. 增强坚固性和长期可靠性: 配备防护环,提高可靠性和耐久性。
    5. 符合标准: 满足MSL级别1,RoHS指令要求。
    6. 工业级设计: 针对工业级应用设计并验证。

    应用案例和使用建议


    应用案例
    - 硬盘驱动器: 用于读写操作中的电力管理。
    - 开关电源: 在电源转换过程中减少能量损失。
    - 转换器: 用于电压转换过程中的能量控制。
    - 自由轮二极管: 在电源切换时提供保护。
    - 电池充电: 提供高效的充电路径。
    - 反向电池保护: 在连接错误时提供保护。
    使用建议
    - 在安装时要确保正确的接线方向,以避免因反向电压而损坏。
    - 在大电流情况下使用时,建议增加散热措施,如散热片或散热器,以防止过热。
    - 在高频应用场合,注意选择合适的电容器来滤波,以提高系统的稳定性。

    兼容性和支持


    - 该产品采用SMC封装,与DO-214AB类似,与市场上主流的PCB布局兼容。
    - Vishay公司提供了技术支持和维护服务,可通过官方联系方式获得帮助。

    常见问题与解决方案


    1. 正向电压降过高
    - 解决方案: 检查电路中的电流和温度条件是否超出额定范围,适当调整外部电路。
    2. 反向漏电流过大
    - 解决方案: 确保结温不超过额定范围,检查外部电路是否存在异常。
    3. 过高的电压变化率
    - 解决方案: 增加外部电容器的容量,以减缓电压变化率。

    总结和推荐


    VS-30BQ040PbF肖特基整流器以其紧凑的设计、低正向电压降和高频率操作特性,非常适合于需要高效能和稳定性的应用场合。其增强的坚固性和长期可靠性使其在工业应用中具有显著的优势。通过合理的电路设计和良好的维护,该产品可以为用户带来稳定的性能表现。因此,我们强烈推荐使用此产品,特别是对于那些寻求高效能、可靠性的用户来说,这将是一个不错的选择。

VS-30BQ040TRPbF参数

参数
If - 正向电流 3A
Ir - 反向电流 500μA
Vr-反向电压 40V
反向恢复时间 -
正向浪涌电流 2KA
配置 独立式
长*宽*高 7.11mm*6.22mm*2.62mm
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

VS-30BQ040TRPbF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-30BQ040TRPbF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-30BQ040TRPbF VS-30BQ040TRPbF数据手册

VS-30BQ040TRPbF封装设计

查看详情并下载
Symbol
Footprint
3D Model
