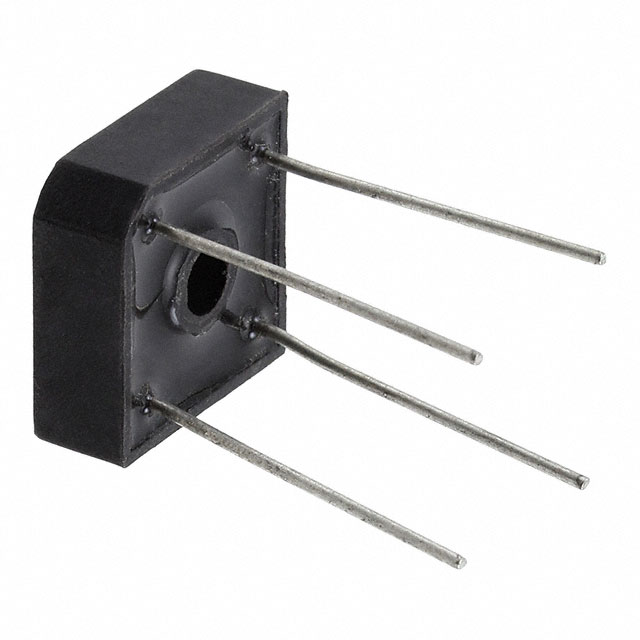

VS-KBPC104

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 3A峰值平均正向电流, 400V峰值反向重复电压, 4引脚, D 46封装, 通孔安装
供应商型号: 2690156
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-KBPC104

VS-KBPC104概述


    产品简介


    VS-KBPC1 和 VS-KBPC6 系列单相整流桥是由 Vishay Semiconductors 生产的一种电子元器件。这些单相整流桥由四个硅二极管组成,形成一个全桥结构,适用于工业和消费类设备中的一般用途。这些设备具有紧凑的结构和高浪涌电流能力,支持多种工作环境,广泛应用于各种电路设计中。

    技术参数


    - 最大输出电流(IO):
    - 电阻或电感负载:3.0 A 至 6.0 A
    - 电容负载:2.4 A 至 4.7 A
    - 最大峰值非重复浪涌电流(IFSM):
    - 50 Hz:50 A 至 125 A
    - 60 Hz:55 A 至 137 A
    - 最大 I2t 能力(I2t):
    - 10 ms 时:12.5 A2s 至 78 A2s
    - 8.3 ms 时:11.4 A2s 至 71 A2s
    - 最大 I2√t 能力(I2√t):
    - 0.1 ms 到 10 ms 时:177 A2√s 至 1105 A2√s
    - 最大重复峰值反向电压(VRRM):
    - 50 V 至 1000 V
    - 最高结温(TJ):
    - -40°C 至 +150°C
    - 封装:
    - D-72

    产品特点和优势


    - 紧凑构造: 便于在印刷电路板或机箱上安装。
    - 高浪涌电流能力: 可承受较大的瞬间电流冲击。
    - 适合多种负载条件: 适应电阻、电感和电容负载。
    - 宽温度范围: 工作和存储温度范围为 -40°C 至 +150°C。

    应用案例和使用建议


    应用案例:
    - 工业控制设备: 如电机驱动和电源转换器中。
    - 消费电子产品: 如电视、微波炉等家用电器。
    使用建议:
    - 合理选择型号: 根据具体的应用需求选择不同 VRRM 和 IO 值的产品。
    - 考虑散热: 确保良好的散热设计,避免因过热导致的失效。

    兼容性和支持


    - 兼容性: 这些整流桥与大多数通用的印刷电路板和机箱兼容。
    - 技术支持: 如有技术疑问,可联系 Vishay 的技术支持团队:DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com。

    常见问题与解决方案


    常见问题:
    1. 设备发热严重:
    - 解决方案:检查散热系统是否良好,并确保周围环境通风。
    2. 输出电流不稳定:
    - 解决方案:确认负载条件并调整输入电压。
    3. 浪涌电流处理不当:
    - 解决方案:增加额外的保护电路以吸收浪涌电流。

    总结和推荐


    综合评估:
    - 优点:
    - 高可靠性
    - 广泛的工作温度范围
    - 易于集成到现有系统
    - 推荐:
    VS-KBPC1 和 VS-KBPC6 系列单相整流桥是高性能的电子元件,适用于广泛的工业和消费类设备。凭借其紧凑的设计、高浪涌电流能力和广泛的电气特性,这些整流桥是设计师和工程师的理想选择。建议根据具体的应用需求选择合适的型号,并注意良好的散热设计以保证最佳性能。

VS-KBPC104参数

参数
Ir - 反向电流 10μA
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 55A
配置
If - 正向电流 3A
长*宽*高 16.7mm*16.7mm*6.35mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

VS-KBPC104厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-KBPC104数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-KBPC104 VS-KBPC104数据手册

VS-KBPC104封装设计

查看详情并下载
Symbol
Footprint
3D Model
