VS-15ETH06FPPBF

产品分类: 整流二极管/整流桥
产品描述: 600V 180A 35ns 50μA 15A 独立式 TO-220-2 通孔安装 10.67mm*4.83mm*9.02mm
供应商型号: SEU-VS-15ETH06FPPBF
供应商: 海外现货
标准整包数: 1

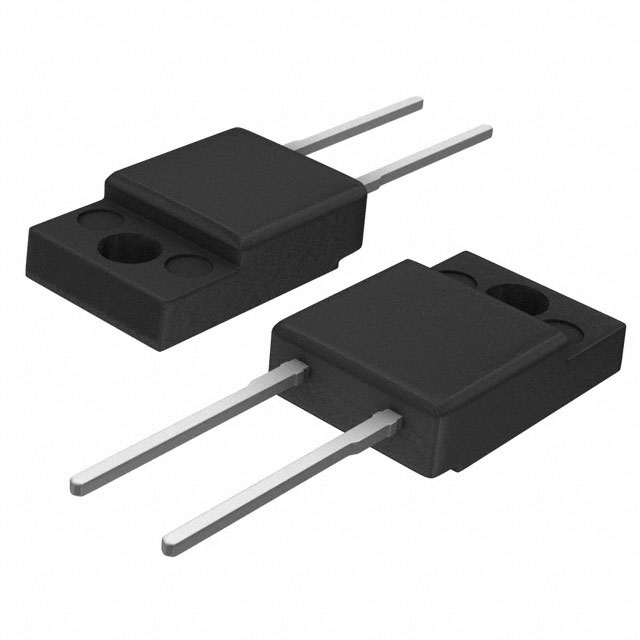

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-15ETH06FPPBF

VS-15ETH06FPPBF概述

    Vishay Semiconductors Hyperfast Rectifier: VS-15ETH06PbF, VS-15ETH06-N3, VS-15ETH06FPPbF, VS-15ETH06FP-N3

    1. 产品简介


    产品类型: Vishay Semiconductors 提供的Hyperfast Rectifier系列产品。
    主要功能: 这些超快恢复二极管专为高速开关应用设计,具备低正向电压降和高耐压能力。
    应用领域: 适用于电源转换器(SMPS)中的功率因数校正(PFC)提升级、逆变器及续流二极管。

    2. 技术参数


    - 基本参数:
    - 额定电流:15A(TC = 140°C)
    - 反向击穿电压:600V
    - 正向电压降:IF = 15A 时 VF ≤ 1.8V
    - 工作温度范围:-65°C 至 175°C
    - 动态恢复特性:
    - 反向恢复时间 trr 最大值:35ns(IF = 15A, dIF/dt = 100A/μs, VR = 30V)
    - 峰值恢复电流 IRRM 最大值:7A(TJ = 125°C)
    - 反向恢复电荷 Qrr 最大值:300nC(TJ = 125°C)

    3. 产品特点和优势


    - Hyperfast恢复时间: 极短的恢复时间使得这些二极管适合高频应用。
    - 低正向电压降: 减少损耗,提高效率。
    - 全隔离封装: 防止电弧放电,保证安全性。
    - 材料分类: 符合RoHS标准,且部分型号为无卤素设计,环保友好。
    - 认证: 拥有UL E78996批准,JEDEC-JESD 47标准设计和认证,确保质量和可靠性。

    4. 应用案例和使用建议


    - 应用场景:
    - PFC提升级:可以减少损耗,提高整体效率。
    - 逆变器:快速响应减少波纹电流。
    - 续流二极管:在高频开关中起到关键作用。
    - 使用建议:
    - 选择合适的散热措施以避免过热,例如散热片或风扇。
    - 注意电路布局,减小寄生电感,避免电磁干扰。
    - 根据具体应用需求调整电流和电压设定。

    5. 兼容性和支持


    - 兼容性: 与标准TO-220AC和TO-220FP插槽兼容,方便安装和替换。
    - 支持和服务: Vishay提供详细的文档和技术支持,涵盖常见问题解决方案、设计指南等,帮助客户高效使用产品。

    6. 常见问题与解决方案


    - 问题1:正向电压降过高
    - 解决方案:检查温度,确保工作在合适的工作温度范围内;检查电流,避免超过额定值。
    - 问题2:反向漏电流过大
    - 解决方案:确认封装和焊接质量;检查是否受潮或污染。
    - 问题3:热稳定性不佳
    - 解决方案:增加散热措施,如散热片或改进散热设计。

    7. 总结和推荐


    综合评估:
    这些Hyperfast Rectifier具有出色的动态性能、可靠的结构设计和严格的品质控制。其适用范围广泛,从功率转换到工业自动化均有出色表现。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐给需要高效能、低损耗的开关应用领域。

VS-15ETH06FPPBF参数

参数
反向恢复时间 35ns
正向浪涌电流 180A
配置 独立式
If - 正向电流 15A
Ir - 反向电流 50μA
Vr-反向电压 600V
长*宽*高 10.67mm*4.83mm*9.02mm
通用封装 TO-220-2
安装方式 通孔安装
零件状态 停产
包装方式 管装

VS-15ETH06FPPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-15ETH06FPPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-15ETH06FPPBF VS-15ETH06FPPBF数据手册

VS-15ETH06FPPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
