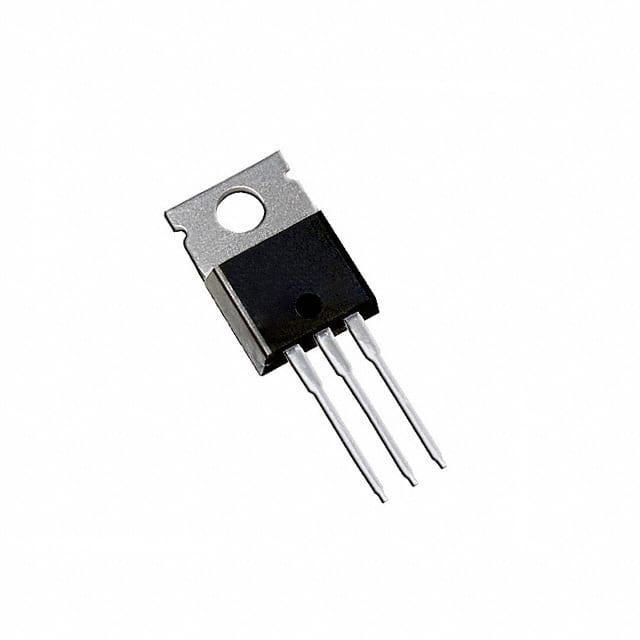

V30100CI-M3/P

产品分类: 整流二极管/整流桥
产品描述: 150A 600μA 15A 双 TO-220AB 通孔安装
供应商型号: 3014196
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V30100CI-M3/P

V30100CI-M3/P概述

    # Vishay General Semiconductor Dual High Voltage Trench MOS Barrier Schottky Rectifier

    产品简介


    Vishay General Semiconductor推出的V30100CI是一款高性能双高电压Trench MOS Barrier肖特基整流器。它采用先进的Trench MOS肖特基技术,专为高频转换器、开关电源、续流二极管、或门二极管、DC/DC转换器以及反向电池保护等应用设计。该产品以其卓越的性能和可靠性在业界享有盛誉,是高效能电力电子设计的理想选择。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 最大重复峰值反向电压 | VRRM | 100 V |
    | 最大直流反向电压 | VDC 80 | V |
    | 每个器件的最大平均正向整流电流 | IF(AV) 30 A |
    | 单个二极管最大正向平均整流电流 | IF(AV) 15 A |
    | 单个二极管最大浪涌电流 | IFSM 160 | A |
    | 工作结温范围 | TJ | -40 +150 | °C |
    | 结电容(4V, 1MHz) | CJ 1450 pF |
    此外,该产品的瞬时正向电压在不同条件下表现优异,具体如下:
    - IF = 5A 时:0.43V
    - IF = 7.5A 时:0.50V
    - IF = 15A 时:0.62V(TJ=125°C)

    产品特点和优势


    V30100CI具备多项显著的技术优势:
    1. 低正向压降(VF):典型值仅为0.43V,确保较低的功率损耗和高效的能量转换。
    2. 高效率操作:得益于Trench MOS肖特基技术,提供卓越的性能表现。
    3. 耐高温能力:支持高达275°C的焊锡浴温度,适应严苛的工作环境。
    4. 环保合规:符合RoHS标准且无卤素,满足绿色制造需求。
    5. 长寿命设计:通过JESD 201 whisker测试,确保长期稳定性。

    应用案例和使用建议


    应用案例
    - 高频逆变器:用于光伏逆变器中实现高效能电力转换。
    - 开关电源:适用于服务器电源供应系统,提高整体效率。
    - 续流二极管:保护敏感电路免受反向电流冲击。
    使用建议
    为了充分发挥其性能,在设计时应注意散热管理。根据热阻特性曲线,合理选择冷却方案以保证器件正常工作。同时,结合瞬态热阻抗曲线,确保脉冲负载下设备的安全运行。

    兼容性和支持


    V30100CI封装为TO-220AB标准,便于集成到现有电路板设计中。它与其他主流功率半导体器件高度兼容,适合各种模块化设计方案。Vishay提供全面的技术支持服务,包括在线资源访问及区域技术支持邮箱。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备过热 | 加强散热措施,如增加散热片或改进风道设计 |
    | 正向压降过高 | 检查焊接质量和连接线路是否正确 |
    | 性能不稳定 | 确认工作环境温度处于允许范围内,并检查驱动信号|

    总结和推荐


    综上所述,Vishay General Semiconductor的V30100CI凭借其出色的低正向压降、高效能以及广泛的适用性,在电力电子领域占据重要地位。无论是对于需要高效率转换的应用还是复杂环境下工作的场景,该产品都表现出色。强烈推荐此款器件作为关键组件应用于各类电力电子产品开发项目中。

V30100CI-M3/P参数

参数
配置
If - 正向电流 15A
Ir - 反向电流 600μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 150A
通用封装 TO-220AB
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

V30100CI-M3/P厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V30100CI-M3/P数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V30100CI-M3/P V30100CI-M3/P数据手册

V30100CI-M3/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.3271
10+ ¥ 14.928
100+ ¥ 14.6614
500+ ¥ 14.3949
1000+ ¥ 14.3949
库存: 2590
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.32
直接购买
加入购物车
