ES1A-E3/61T

产品分类: 整流二极管/整流桥
产品描述: 50V 30A 25ns 5μA 1A 独立式 SMA(DO-214AC) 贴片安装 4.5mm*2.79mm*2.09mm
供应商型号: UA-ES1A-E3/61T
供应商: 海外现货
标准整包数: 1800

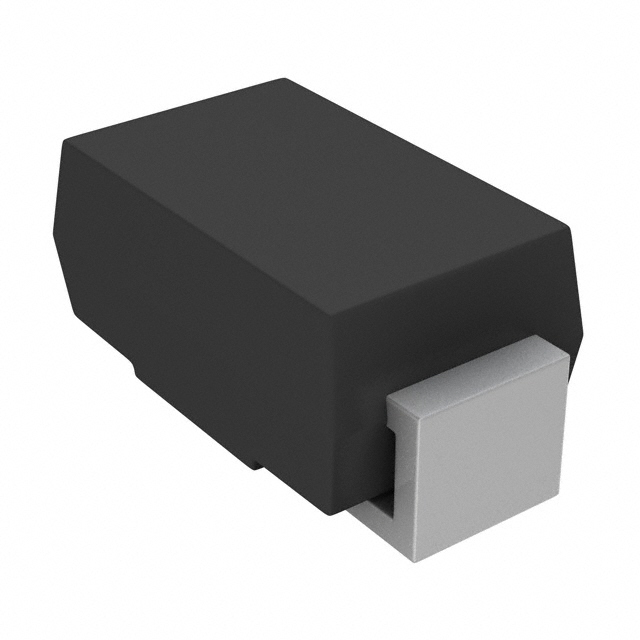

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 ES1A-E3/61T

ES1A-E3/61T概述

    Vishay General Semiconductor ES1A, ES1B, ES1C, ES1D 系列表面贴装超快整流器

    产品简介


    Vishay General Semiconductor 的 ES1A、ES1B、ES1C 和 ES1D 系列是表面贴装型超快塑料整流器。这些整流器设计用于高频率整流和自由轮动应用,广泛应用于消费电子、计算机、汽车及通信领域中的开关电源转换器和逆变器。它们提供了低正向电压和低功率损耗,使设备具有高效能表现。

    技术参数


    | 参数名称 | 符号 | 型号 | 单位 |

    | 最大重复峰值反向电压 | VRRM | ES1A: 50V, ES1B: 100V, ES1C: 150V, ES1D: 200V | V |
    | 最大均方根电压 | VRMS | ES1A: 35V, ES1B: 70V, ES1C: 105V, ES1D: 140V | V |
    | 最大直流阻断电压 | VDC | ES1A: 50V, ES1B: 100V, ES1C: 150V, ES1D: 200V | V |
    | 最大平均正向整流电流 | IF(AV) | 1.0 A | A |
    | 峰值正向浪涌电流 | IFSM | 30 A | A |
    | 反向恢复时间 | trr | ES1A: 15ns, ES1B: 25ns, ES1C: 35ns | ns |
    | 正向电压 | VF | ES1A: 0.92V | V |
    | 工作结温范围 | TJ | -55°C 至 +150°C | °C |

    产品特点和优势


    - 低外形封装:适合自动化装配。
    - 玻璃钝化芯片结:提高可靠性和寿命。
    - 超快恢复时间:适用于高频应用,提供高效率。
    - 低正向电压和低功耗:减少能量损失。
    - 高正向浪涌能力:适合各种复杂的工作条件。
    - 满足 AEC-Q101 汽车标准:确保高质量和可靠性。
    - 材料分类:符合 RoHS 标准,无卤素。

    应用案例和使用建议


    该系列整流器常用于高频率整流和自由轮动应用,例如开关电源转换器和逆变器。建议在使用时考虑散热管理,以确保最佳性能。例如,在高负载条件下使用散热片可以有效降低结温,延长使用寿命。

    兼容性和支持


    - 与电路板兼容性:适用于厚度为 0.013mm 的 5.0mm x 5.0mm 铜箔区域。
    - 厂商支持:Vishay 提供技术支持服务(DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com)。

    常见问题与解决方案


    - Q: 整流器频繁损坏?
    - A: 检查系统是否过载,确认负载容量并适当降额使用。
    - Q: 温度过高导致性能下降?
    - A: 添加散热片或优化电路布局以提高散热效果。
    - Q: 正向电压不稳定?
    - A: 检查焊接质量和线路电阻,确保良好的连接。

    总结和推荐


    总体而言,Vishay General Semiconductor 的 ES1A、ES1B、ES1C 和 ES1D 系列整流器具备出色的性能和可靠性。它们非常适合高频率应用和需要高性能整流的场合。强烈推荐在消费电子、计算机、汽车及通信领域的设计中使用这些产品。

ES1A-E3/61T参数

参数
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 50V
反向恢复时间 25ns
长*宽*高 4.5mm*2.79mm*2.09mm
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ES1A-E3/61T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ES1A-E3/61T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY ES1A-E3/61T ES1A-E3/61T数据手册

ES1A-E3/61T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1800+ $ 0.0468 ¥ 0.3918
5400+ $ 0.0455 ¥ 0.3813
12600+ $ 0.0429 ¥ 0.3593
库存: 50400
起订量: 3600 增量: 1800
交货地:
最小起订量为:1800
合计: ¥ 705.24
直接购买
加入购物车
