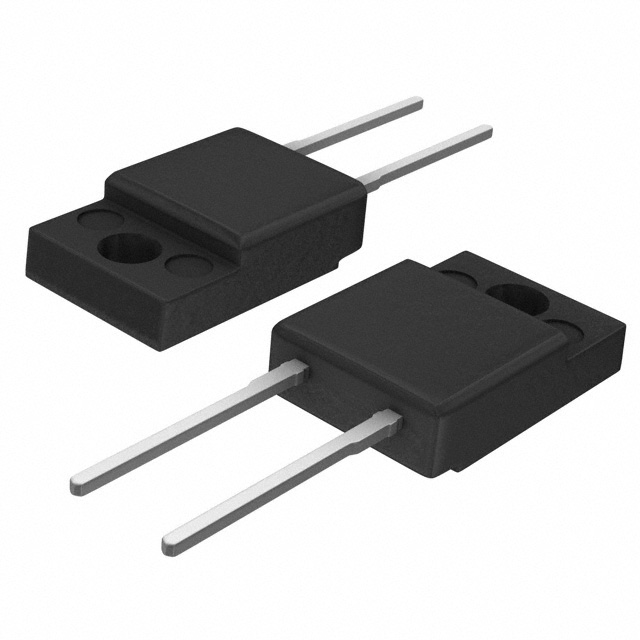

VS-ETU1506FP-M3

产品分类: 整流二极管/整流桥
产品描述: 600V 160A 40ns 15μA 15A 独立式 TO-220-2 通孔安装 10.26mm*4.83mm*15.24mm
供应商型号: H-VS-ETU1506FP-M3
供应商: 国内现货
标准整包数: 1000
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-ETU1506FP-M3

VS-ETU1506FP-M3概述

    Vishay VS-ETU1506FP-M3 超快恢复二极管

    产品简介


    Vishay公司的VS-ETU1506FP-M3是一款超快恢复二极管,专为断续模式(临界模式)功率因数校正(PFC)应用设计。它具有低导通电压、超快速软恢复时间和高工作结温等优点,广泛应用于AC/DC开关电源系统,例如笔记本电脑和打印机的AC适配器、台式电脑、电视和显示器、游戏机以及DVD的AC/DC电源供应。

    技术参数


    - 基本规格
    - 最大平均整流正向电流:15 A
    - 最大反向电压:600 V
    - 最小正向电压:1.1 V(在15 A电流下)
    - 最大反向漏电流:15 μA(在150°C结温下)
    - 反向恢复时间:24 ns(典型值)
    - 结温范围:-65°C 至 +175°C
    - 热特性
    - 结壳热阻:3.7°C/W(典型值)
    - 结至环境热阻:70°C/W(典型值)
    - 封装
    - 封装形式:2L TO-220 FullPAK

    产品特点和优势


    - 低导通电压:确保高效的能量转换,减少能量损耗。
    - 超快速软恢复:减少了开关损耗,提高了效率。
    - 宽工作温度范围:可以在极端环境下稳定运行,适合工业应用。
    - 真双引脚设计:简化安装,提高可靠性。

    应用案例和使用建议


    - 应用案例:在笔记本电脑和打印机的AC适配器、桌面电脑、电视和显示器、游戏机及DVD的AC/DC电源供应中广泛应用。
    - 使用建议:在高温环境中使用时,注意散热设计,确保良好的通风和散热条件,以保持最佳性能。此外,合理选择电容和电感等其他组件,确保系统的整体稳定性。

    兼容性和支持


    - 兼容性:VS-ETU1506FP-M3可以与大多数标准的电子元器件和设备兼容。
    - 技术支持:如需进一步的技术支持,可以联系Vishay公司的客服团队,他们提供专业的帮助和指导。

    常见问题与解决方案


    - 问题1:如何确保最佳的散热效果?
    - 解决方案:使用合适的散热片和良好的空气流通设计,可以显著降低结温,提高器件的可靠性。
    - 问题2:反向恢复电流过高怎么办?
    - 解决方案:可以尝试减小负载电感,或者增加散热措施,以降低反向恢复电流的影响。

    总结和推荐


    总体来看,Vishay的VS-ETU1506FP-M3超快恢复二极管在性能上表现出色,特别是在高效率和可靠性的要求方面。其独特的功能使其在AC/DC电源转换器中有着广泛的应用前景。如果你正在寻找一款高效可靠的二极管,VS-ETU1506FP-M3是值得推荐的选择。

VS-ETU1506FP-M3参数

参数
反向恢复时间 40ns
正向浪涌电流 160A
配置 独立式
If - 正向电流 15A
Ir - 反向电流 15μA
Vr-反向电压 600V
长*宽*高 10.26mm*4.83mm*15.24mm
通用封装 TO-220-2
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

VS-ETU1506FP-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-ETU1506FP-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-ETU1506FP-M3 VS-ETU1506FP-M3数据手册

VS-ETU1506FP-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.56
3000+ ¥ 4.52
5000+ ¥ 4.48
库存: 8000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4560
直接购买
加入购物车
