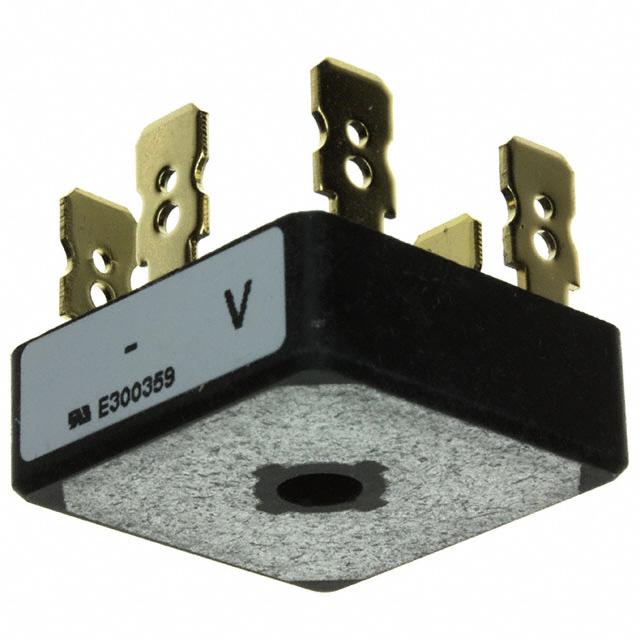

VS-26MT10

产品分类: 整流二极管/整流桥
产品描述: Vishay 三相整流桥, 25A峰值平均正向电流, 100V峰值反向重复电压, 5引脚, D 63封装, 通孔安装
供应商型号: 7005324
供应商: 海外现货
标准整包数: 1

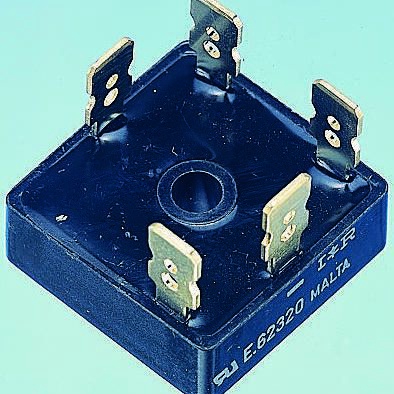

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-26MT10

VS-26MT10概述

    Vishay Semiconductors VS-26MT.., VS-36MT.. 系列三相桥式整流器

    产品简介


    Vishay Semiconductors 的 VS-26MT.. 和 VS-36MT.. 系列三相桥式整流器是一种高效可靠的封装整流器,适用于一般用途和仪表应用。这些整流器具有紧凑的设计,结合了多种连接方式(如推拉、绕线、焊接)和出色的功率体积比,使其在各种工业和消费级应用中表现优异。

    技术参数


    - 电流参数:
    - 额定电流:25 A(VS-26MT..),35 A(VS-36MT..)
    - 最大非重复峰值正向电流:360 A(50 Hz),375 A(60 Hz)
    - 最大 I2t 融断值:635 A²s(50 Hz),580 A²s(60 Hz)
    - 电压参数:
    - 最大重复峰值反向电压(VRRM):50 V 至 1600 V
    - 最大非重复峰值反向电压(VRSM):根据不同的型号范围在 50 V 至 1700 V 之间
    - 温度参数:
    - 工作温度范围:-55°C 至 +150°C
    - 结点到外壳的热阻:1.42 K/W(VS-26MT..),1.35 K/W(VS-36MT..)
    - 外壳到散热器的热阻:0.2 K/W

    产品特点和优势


    1. 多功能终端:提供三种接线方式(推入式、绕线式、焊锡式),增加了安装的灵活性。
    2. 高热导率封装:带有绝缘外壳,能够有效散热,提高整体可靠性。
    3. UL认证:通过 UL E300359 认证,确保安全标准符合度。
    4. 优异的功率体积比:在紧凑的尺寸下提供较高的功率处理能力,适合空间受限的应用。
    5. 镍镀端子:可使用无铅焊料进行焊接,符合环保要求。

    应用案例和使用建议


    VS-26MT.. 和 VS-36MT.. 系列三相桥式整流器广泛应用于通用和仪器仪表设备中,例如工业自动化系统、电源转换装置、电力驱动系统等。在使用过程中,建议遵循以下建议以确保最佳性能:
    - 确保适当的冷却措施:由于工作时会产生较高热量,因此需要有效的散热方案,如安装散热器。
    - 选择合适的安装位置:确保足够的空气流通,避免过热导致故障。
    - 定期检查和维护:定期检测电气参数,确保长期稳定运行。

    兼容性和支持


    这些整流器与其他标准电子元件兼容,易于集成到现有系统中。制造商提供全面的技术支持和维护服务,确保客户在使用过程中获得最佳体验。如果您有任何技术问题,可以联系当地的Vishay技术支持团队。

    常见问题与解决方案


    - Q: 整流器的额定电流是否会随环境温度变化?
    - A: 会。额定电流随环境温度升高而下降。请参考技术手册中的电流-温度特性曲线来确定具体应用条件下的最大允许电流。

    - Q: 如何处理瞬态电流冲击?
    - A: 设计合理的散热方案,确保设备能够承受短期的瞬态电流冲击。建议参考技术手册中的相关章节了解详细指导。

    总结和推荐


    总体而言,VS-26MT.. 和 VS-36MT.. 系列三相桥式整流器在紧凑设计和高性能方面表现出色,适用于广泛的工业和消费级应用。它们不仅具有较高的可靠性和稳定性,还提供了出色的性价比。强烈推荐在涉及高电流和高压的应用中考虑选用此系列的产品。

VS-26MT10参数

参数
正向浪涌电流 375A
配置
If - 正向电流 25A
Ir - 反向电流 100μA
Vr-反向电压 100V
反向恢复时间 -
长*宽*高 28.5mm*28.5mm*10mm
通用封装 D-34A
应用等级 工业级
零件状态 在售
包装方式 散装

VS-26MT10厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-26MT10数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-26MT10 VS-26MT10数据手册

VS-26MT10封装设计

查看详情并下载
Symbol
Footprint
3D Model
