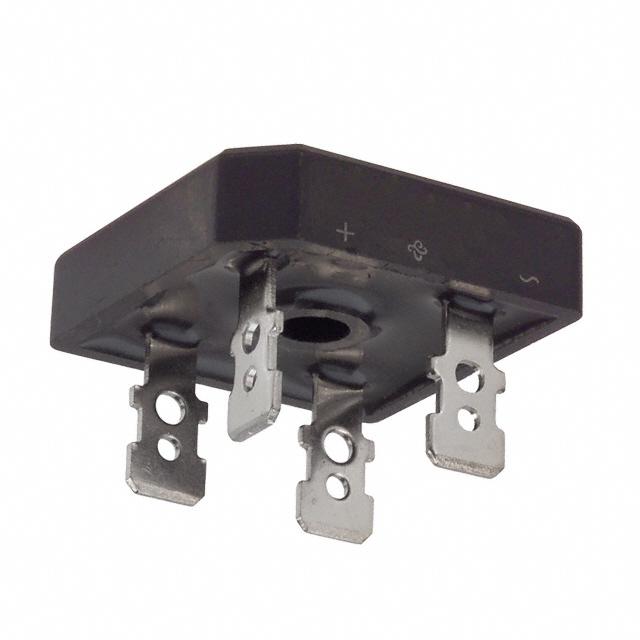

GBPC1501-E4/51

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 15A峰值平均正向电流, 100V峰值反向重复电压, 4引脚, GBPC封装, 螺纹
供应商型号: GBPC1501-E4/51
供应商: 国内现货
标准整包数: 2
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBPC1501-E4/51

GBPC1501-E4/51概述

    Vishay GBPC 系列玻璃封装单相桥式整流器技术手册

    1. 产品简介


    Vishay GBPC系列玻璃封装单相桥式整流器(Glass Passivated Single-Phase Bridge Rectifiers)是一类广泛应用于AC/DC桥式全波整流电路中的电子元器件。这些产品适用于电源、家用电器、办公设备和工业自动化等多种应用领域,确保稳定可靠的电力供应。

    2. 技术参数


    以下是GBPC系列产品的关键技术规格和电气特性:
    | 参数 | 符号 | 型号 | 单位 |
    ||
    | 最大瞬时正向电压降 | VF | GBPC12, 15, 25, 35 | V |
    | 额定平均正向整流电流 | IF (AV) | GBPC12: 12 A | A |
    GBPC15: 15 A | A |
    GBPC25: 25 A | A |
    GBPC35: 35 A | A |
    | 最大浪涌正向电流 | IFSM | GBPC12: 200 A | A |
    GBPC15: 300 A | A |
    GBPC25: 300 A | A |
    GBPC35: 400 A | A |
    | 反向漏电流 | IR | GBPC12, 15, 25, 35 | μA |
    | 最大结温 | TJ max. | 150 °C | °C |
    | 结电容 | CJ | GBPC12, 15, 25, 35 | pF |

    3. 产品特点和优势


    GBPC系列单相桥式整流器具有以下独特功能和优势:
    - 高可靠性和耐用性:UL认证文件编号为E54214。
    - 通用三接口端子设计,方便安装:夹持型、线绕型或PCB贴装。
    - 低反向漏电流:典型值小于0.3 μA。
    - 高浪涌电流能力:可达400A。
    - 低热阻:典型的热阻为1.9°C/W至1.4°C/W。
    - 与RoHS标准兼容,环保材料制造。

    4. 应用案例和使用建议


    GBPC系列产品广泛应用于AC/DC桥式整流电路,如电源转换、家用电器和工业设备。根据手册中的数据,这些产品适用于最大瞬时正向电压降为1.1V、额定平均正向整流电流从12A到35A的应用场合。建议用户在选择具体型号时考虑具体应用中的电流和电压需求,确保选型正确以避免过载风险。

    5. 兼容性和支持


    GBPC系列产品设计上与大多数工业标准接口兼容,可方便地与现有设备集成。Vishay公司提供全面的技术支持和售后保障,包括邮件技术支持和在线文档查询。

    6. 常见问题与解决方案


    - 问题:反向漏电流过高。
    - 解决方案:检查是否存在过热现象,更换散热片或改善通风条件。

    - 问题:产品失效。
    - 解决方案:检查连接是否正确,确认负载是否符合产品规格要求。

    7. 总结和推荐


    GBPC系列玻璃封装单相桥式整流器以其高可靠性、低热阻和良好的环境适应性在市场上具有较强的竞争力。这些产品特别适合需要高电流和高电压稳定性的应用场合。因此,强烈推荐用户在进行电源管理和电力转换设计时选用此系列产品。
    通过上述详细分析可以看出,Vishay GBPC系列电子元器件凭借其卓越的技术特性和广泛的适用性,成为市场上非常值得信赖的选择。

GBPC1501-E4/51参数

参数
反向恢复时间 -
正向浪涌电流 300A
配置
If - 正向电流 15A
Ir - 反向电流 5μA
Vr-反向电压 100V
长*宽*高 28.8mm*28.8mm*7.62mm
通用封装 GBPC
零件状态 在售
包装方式 散装

GBPC1501-E4/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBPC1501-E4/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBPC1501-E4/51 GBPC1501-E4/51数据手册

GBPC1501-E4/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 37.4205
26+ ¥ 36.6374
50+ ¥ 35.5523
100+ ¥ 23.9402
200+ ¥ 23.222
400+ ¥ 22.7577
库存: 140
起订量: 14 增量: 0
交货地:
最小起订量为:2
合计: ¥ 74.84
