首页  >  产品百科  >  GBU8J-E3/45

GBU8J-E3/45

产品分类: 整流二极管/整流桥
产品描述: 600V 200A 5μA 3.9A GBU 通孔安装 22.3mm*3.56mm*18.8mm
供应商型号: F-GBU8J-E3/45
供应商: 海外现货
标准整包数: 800
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBU8J-E3/45

GBU8J-E3/45概述

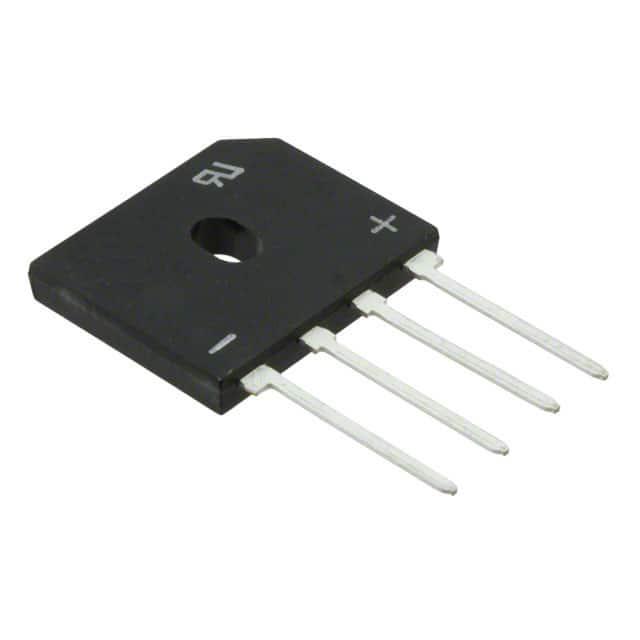

    Vishay GBU8 系列玻璃封装单相桥式整流器

    1. 产品简介


    Vishay GBU8系列是一款适用于AC/DC桥式全波整流的玻璃封装单相桥式整流器。该系列产品广泛应用于显示器、电视、打印机、电源供应器、开关模式电源供应器、适配器、音响设备及家用电器等多种场合。该系列产品以其高性能和高可靠性著称,适用于需要稳定电流和高电压阻断能力的应用场景。

    2. 技术参数


    | 参数名称 | GBU8A | GBU8B | GBU8D | GBU8G | GBU8J | GBU8K | GBU8M |

    | 最大重复峰值反向电压(VRRM) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大均方根电压(VRMS) | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压(VDC) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均正向输出电流(TC=60℃) | 8.0 |
    | 最大平均正向输出电流(TA=40℃) 3.9
    | 峰值正向浪涌电流(IFSM) | 200 |
    | 融断等级(I2t) | 166 |
    | 工作结温及存储温度范围(TJ, TSTG) | -55至+150℃ |

    3. 产品特点和优势


    Vishay GBU8系列具有以下显著特点和优势:
    - 高可靠性:UL认可文件编号E54214,确保了产品的高安全性和质量标准。
    - 适应性强:适用于多种应用场景,如显示器、电视、打印机等。
    - 高耐热性:最大工作温度可达150℃,适合高温环境下的应用。
    - 优良的热阻抗:典型热阻抗RθJA为20°C/W,有助于更好地散热。

    4. 应用案例和使用建议


    GBU8系列可广泛应用于各种交流转换直流的应用场合。具体应用示例如下:
    - 显示器和电视:由于这些设备需要稳定的直流电源,GBU8系列可以确保高效而稳定的电流输出。
    - 电源供应器和适配器:在这些设备中,GBU8系列能够提供高效率的整流效果,从而延长使用寿命并提高能效。
    - 家用电器:对于家用电器来说,GBU8系列不仅具有高可靠性和长寿命,而且安装简便。
    使用建议:
    - 在安装时,建议使用螺栓固定在散热片上,并添加硅脂以确保最佳的热传导效果。
    - 避免在超过额定温度范围内长时间使用,以防止损坏。

    5. 兼容性和支持


    GBU8系列与其他大多数电子元器件兼容,且符合RoHS标准。厂商提供了全面的技术支持和维护服务,可通过官方邮箱DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com联系相关技术支持。

    6. 常见问题与解决方案


    - 问题1:产品安装过程中出现短路现象。
    - 解决方案:检查电路连接是否正确,并确保所有焊接点无误。
    - 问题2:设备过热导致功能异常。
    - 解决方案:确保设备安装在适当的散热条件下,必要时增加散热装置。

    7. 总结和推荐


    总体来看,Vishay GBU8系列玻璃封装单相桥式整流器以其优异的性能和广泛的适用性,在众多应用场合中表现出色。尤其适合那些需要高可靠性和高效率的AC/DC转换应用。鉴于其出色的品质和厂商提供的优质支持,强烈推荐使用此系列产品。

    本文档中的信息如有变更将不再另行通知。文档及所描述的产品可能包含特定的免责声明,详细内容请参考www.vishay.com/doc?91000。

GBU8J-E3/45参数

参数
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 200A
配置 -
If - 正向电流 3.9A
Ir - 反向电流 5μA
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU8J-E3/45厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBU8J-E3/45数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBU8J-E3/45 GBU8J-E3/45数据手册

GBU8J-E3/45封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 0.4234 ¥ 3.5859
1600+ $ 0.4196 ¥ 3.5538
2400+ $ 0.4158 ¥ 3.5218
库存: 2400
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 2868.72
