GI750-E3/73

产品分类: 整流二极管/整流桥
产品描述: 50V 400A 2.5μs 5μA 6A 独立式 CASE P-600 通孔安装 9.1mm*9.1mm*9.1mm
供应商型号: SXE-GI750-E3/73
供应商: 海外现货
标准整包数: 1

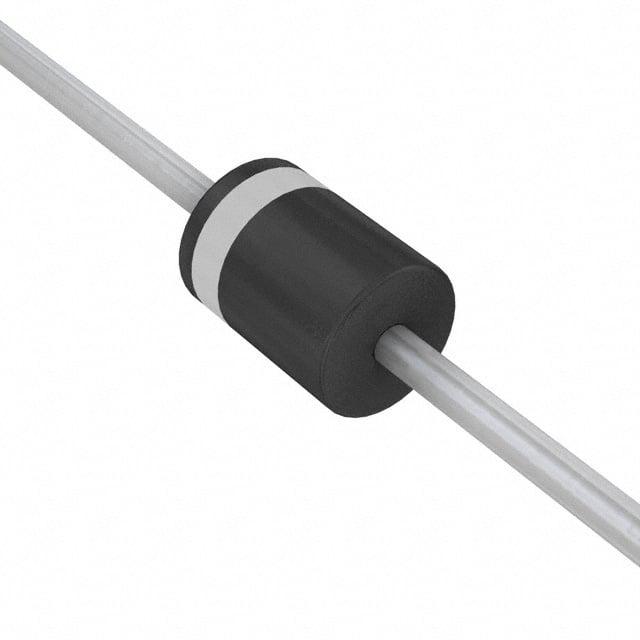

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GI750-E3/73

GI750-E3/73概述

    # 高电流轴向塑料整流器:技术手册解析

    产品简介


    高电流轴向塑料整流器(型号:GI750, GI751, GI752, GI754, GI756, GI758)是 Vishay General Semiconductor 公司生产的一系列高性能电子元器件。这些整流器具有低正向电压降、低漏电流、高正向电流能力和高浪涌电流能力等显著特点,适用于电源、逆变器、转换器及自由轮二极管等多种应用场合。

    技术参数


    主要规格
    - 最大重复峰值反向电压 (VRRM):50V, 100V, 200V, 400V, 600V, 800V
    - 最大平均正向整流电流 (IF(AV)):6.0A
    - 最大非重复峰值反向电压 (VRSM):60V, 120V, 240V, 480V, 720V, 1200V
    - 最大瞬态热阻 (RθJA):20°C/W
    - 典型瞬态热阻 (RθJL):4.0°C/W
    - 正向压降 (VF):0.9V, 0.95V (在6.0A时)
    - 最大直流反向电流 (IR):5.0μA (在25°C时)
    - 最高工作温度 (TJ max.):150°C
    - 工作温度范围 (TJ, TSTG):-50°C 至 +150°C
    电气特性
    - 最大峰值正向浪涌电流 (IFSM):400A
    - 典型反向恢复时间 (trr):2.5μs (在IF = 0.5A, IR = 1.0A, Irr = 0.25A时)
    - 典型结电容 (CJ):150pF (在4.0V, 1MHz时)
    机械规格
    - 封装类型 (Case):P600,无气泡模制环氧树脂体
    - 引脚类型 (Terminals):镀锡铜引脚,符合J-STD-002和JESD 22-B102标准
    - 极性 (Polarity):色带标记阴极端

    产品特点和优势


    这些高电流轴向塑料整流器具备多种独特的功能和优势:
    - 低正向电压降 (Low forward voltage drop):这减少了能耗,提高了效率。
    - 低漏电流 (Low leakage current):IR < 0.1μA,适合要求严格的应用场合。
    - 高浪涌电流能力 (High surge current capability):能够承受高达400A的瞬态电流冲击。
    - 良好的耐热性能 (Excellent thermal stability):最高工作温度可达150°C,适用于高温环境。

    应用案例和使用建议


    这些整流器广泛应用于多种场合,如电源供应、逆变器、转换器及自由轮二极管等。例如,在电源供应设计中,它们可以有效地处理高频切换电路中的电流波动。具体使用建议如下:
    - 确保 PCB 布局合理,以减少寄生电感和电阻,提高效率。
    - 选择合适的散热方式,避免因过热导致损坏。
    - 根据实际需求选择不同 VRRM 的型号,以确保足够的电压裕度。

    兼容性和支持


    这些整流器与其他标准电子元器件兼容,可以在各种通用电路板上使用。厂商提供详细的技术支持文档和售后服务,可以通过官方技术支持邮箱获取更多帮助。例如,对于技术问题,可联系 DiodesAmericas@vishay.com、DiodesAsia@vishay.com 或 DiodesEurope@vishay.com 获取支持。

    常见问题与解决方案


    常见问题与解决办法
    1. 问题:整流器工作时温度过高。
    解决方案:检查散热系统是否正常工作,确保 PCB 上有足够的铜箔散热面积。

    2. 问题:漏电流较大。
    解决方案:确认电路布局正确,避免不必要的电压应力。

    3. 问题:正向压降过大。
    解决方案:检查是否有外部因素(如过高的电流)影响,适当增加散热措施。

    总结和推荐


    高电流轴向塑料整流器凭借其低正向电压降、低漏电流和高浪涌电流能力等优势,成为电源管理、逆变器和转换器等领域的重要组件。这些产品在多种应用场景下表现出色,特别是在需要高效能和高可靠性的情况下。综上所述,推荐在上述应用中使用这些整流器,以满足高性能需求。

GI750-E3/73参数

参数
配置 独立式
If - 正向电流 6A
Ir - 反向电流 5μA
Vr-反向电压 50V
反向恢复时间 2.5μs
正向浪涌电流 400A
长*宽*高 9.1mm*9.1mm*9.1mm
通用封装 CASE P-600
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

GI750-E3/73厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GI750-E3/73数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GI750-E3/73 GI750-E3/73数据手册

GI750-E3/73封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.8647
10+ ¥ 2.7501
100+ ¥ 2.7042
500+ ¥ 2.6584
1000+ ¥ 2.2917
库存: 713
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.86
