VS-20MQ100-M3/5AT

产品分类: 整流二极管/整流桥
产品描述: 100V 120A 100μA 2A 独立式 SMA(DO-214AC) 贴片安装
供应商型号: REB-DSKY6324
供应商: 海外现货
标准整包数: 7500

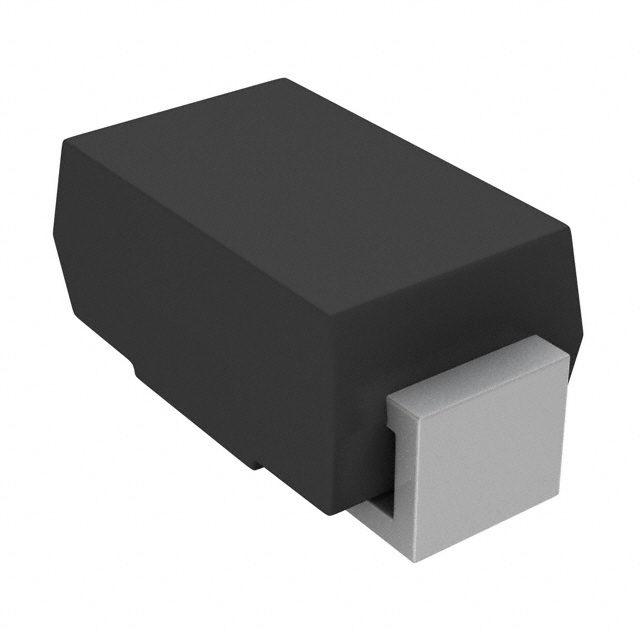

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-20MQ100-M3/5AT

VS-20MQ100-M3/5AT概述

    Vishay VS-20MQ100-M3 高性能肖特基整流器技术手册解析

    1. 产品简介


    Vishay公司的VS-20MQ100-M3是一款面向广泛应用领域的高性能表面贴装肖特基整流器。该产品以其低正向电压降、增强的坚固性和可靠性以及小尺寸封装而著称。VS-20MQ100-M3适用于多种电子产品,如硬盘驱动器、开关电源、转换器、自由轮二极管、电池充电和反向电池保护等。

    2. 技术参数


    以下是VS-20MQ100-M3的主要技术参数和性能指标:
    - 型号: VS-20MQ100-M3
    - 额定电流(IF(AV)): 2 A
    - 额定反向电压(VR, VRRM): 100 V
    - 正向电压降(VF at IF): 0.72 V
    - 最大功耗: 1 W
    - 最大存储温度范围(TStg): -55°C 至 +150°C
    - 最大热阻(RthJA): 80°C/W
    - 无铅、无卤素且符合RoHS标准

    3. 产品特点和优势


    - 低正向电压降:这使得产品具有更低的功耗和更高的效率。
    - 增强的坚固性和长期可靠性:得益于保护环的设计,提升了器件的耐久性。
    - 小型封装:SMA封装尺寸小巧,适合空间受限的应用场合。
    - 高频操作:适用于高速开关应用。
    - 满足严格的环境要求:通过J-STD-020测试,达到MSL等级1的标准。

    4. 应用案例和使用建议


    VS-20MQ100-M3非常适合应用于以下场景:
    - 硬盘驱动器:用于电源管理。
    - 开关电源和转换器:提供高效的能量转换。
    - 自由轮二极管:用于减少逆变器中的浪涌电流。
    - 电池充电电路:确保高效和安全的充电过程。
    - 反向电池保护:防止因电池接反导致的损坏。
    使用建议:
    - 注意散热:高功率操作时需要适当的散热措施以避免过热。
    - 合理布局:在PCB设计时考虑器件的安装位置,以确保良好的空气流通。

    5. 兼容性和支持


    VS-20MQ100-M3与市面上大多数兼容SMA封装的组件兼容。此外,Vishay公司提供了详尽的技术支持文档,包括安装指南、测试报告及常见问题解答,用户可通过电子邮件联系地区技术支持团队(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com)获取帮助。

    6. 常见问题与解决方案


    1. 问:如何选择合适的散热器?
    - 答:根据最大功耗计算所需的散热器面积,保证温度不超过器件的最大允许值。
    2. 问:如何测量正向电压降?
    - 答:使用数字万用表,在正向电流为2 A的情况下测量即可获得准确值。
    3. 问:如果反向电流过高,可能的原因是什么?
    - 答:可能是温度过高或者器件已损坏,需检查工作环境和更换新件。

    7. 总结和推荐


    Vishay VS-20MQ100-M3是一款具备高性能、高可靠性的肖特基整流器。其小尺寸封装、优良的电气特性和广泛的应用范围使其成为众多电子设备的理想选择。强烈推荐给需要高效、可靠能源管理的工程设计人员。

VS-20MQ100-M3/5AT参数

参数
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 120A
配置 独立式
If - 正向电流 2A
Ir - 反向电流 100μA
4.5mm(Max)
2.79mm(Max)
2.09mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VS-20MQ100-M3/5AT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-20MQ100-M3/5AT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-20MQ100-M3/5AT VS-20MQ100-M3/5AT数据手册

VS-20MQ100-M3/5AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7500+ $ 0.0826 ¥ 0.7241
15000+ $ 0.0804 ¥ 0.7052
22500+ $ 0.079 ¥ 0.6927
30000+ $ 0.0713 ¥ 0.6251
37500+ $ 0.0675 ¥ 0.592
库存: 22500
起订量: 7500 增量: 7500
交货地:
最小起订量为:7500
合计: ¥ 5430.75
