VS-15ETH06PBF

产品分类: 整流二极管/整流桥
产品描述: 600V 120A 35ns 50μA 15A TO-220AC 通孔安装
供应商型号: SEC-VS-15ETH06PBF
供应商: 海外现货
标准整包数: 1

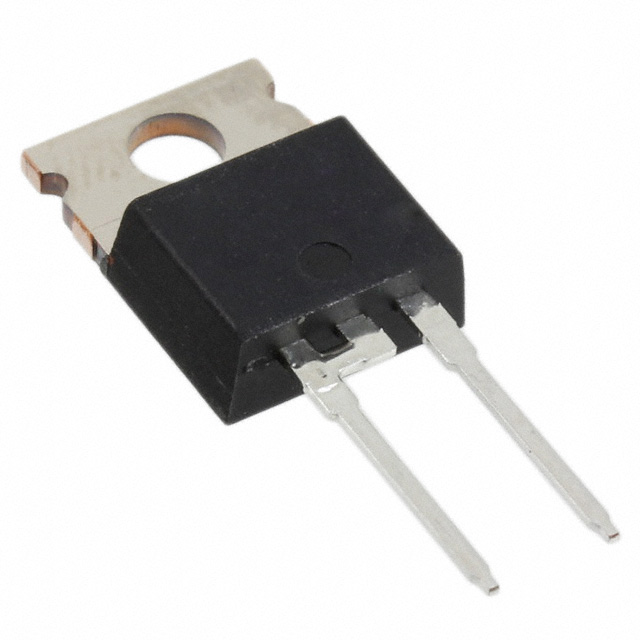

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-15ETH06PBF

VS-15ETH06PBF概述


    产品简介


    VS-15ETH06PbF, VS-15ETH06-N3, VS-15ETH06FPPbF, 和 VS-15ETH06FP-N3 是 Vishay Semiconductors 生产的一系列高性能超快恢复二极管(Hyperfast Rectifier)。这些二极管主要用于交流/直流转换器的功率因数校正(PFC)提升阶段,逆变器以及作为自由轮二极管。它们具有优秀的正向电压降、超快恢复时间和软恢复特性,特别适用于需要低损耗和高可靠性的电力电子系统。

    技术参数


    - 封装:TO-220AC, TO-220FP
    - 最大平均整流电流 (IF(AV)):15 A
    - 反向电压 (VR):600 V
    - 正向电压 (VF) 于 15 A:1.3 V(最高 1.6 V)
    - 峰值重复反向电压 (VRRM):600 V
    - 非重复峰值浪涌电流 (IFSM):120 A(TJ = 25 °C),180 A(TJ = 25 °C, 全包封装)
    - 最大结温和存储温度 (TJ, TStg):-65 °C 到 +175 °C
    - 结温 (TJ) 最大值:175 °C
    - 动态恢复特性
    - 反向恢复时间 (trr):22 ns(IF = 1 A, dIF/dt = 100 A/μs, VR = 30 V),28 ns(IF = 15 A, dIF/dt = 100 A/μs, VR = 30 V)
    - 峰值恢复电流 (IRRM):3.5 A(TJ = 25 °C)
    - 反向恢复电荷 (Qrr):57 nC(TJ = 25 °C)

    产品特点和优势


    - 超快恢复时间:有助于减少开关损耗,提高系统效率。
    - 低正向电压降:减小功耗,提高整体性能。
    - 高温工作能力:最大工作结温达到 175 °C,适用于极端环境。
    - 低漏电流:保证更高的可靠性。
    - 全隔离封装:适用于需要高绝缘性能的应用场景。
    - UL 认证:确保产品的安全性和可靠性。
    - 符合JEDEC标准:保证产品的质量和一致性。

    应用案例和使用建议


    - PFC 升压电路:作为 PFC 阶段的整流器,降低开关损耗,提高效率。
    - 逆变器:减少逆变器中的损耗,提高系统的整体性能。
    - 自由轮二极管:用于电机控制和其他需要快速恢复的场合。
    使用建议:
    - 确保散热设计合理,特别是在高负载条件下,避免过热导致的失效。
    - 在选择使用二极管时,考虑到环境温度的影响,确保结温不超过最大允许值。
    - 使用合适的热界面材料(如导热膏)以改善热传递效果。

    兼容性和支持


    - 兼容性:这些二极管可以与各种电源模块和其他电子设备配合使用,适用于广泛的电力电子应用。
    - 支持:Vishay 提供详尽的技术文档和技术支持,可以在其官方网站上找到相关的技术资料和应用指南。

    常见问题与解决方案


    1. Q: 如何正确安装二极管以保证良好的散热?
    - A: 安装时应确保二极管与散热片的良好接触,使用导热膏来提高热传递效率。同时,选择合适大小的散热片,并考虑空气流动对散热的影响。
    2. Q: 在高电流和高温条件下如何避免过热?
    - A: 高温条件下应注意二极管的温度限制。可以通过降低电流、增加散热面积或改善散热条件来避免过热现象。定期检测二极管的工作温度,确保其保持在安全范围内。

    总结和推荐


    总体来看,VS-15ETH06PbF, VS-15ETH06-N3, VS-15ETH06FPPbF, 和 VS-15ETH06FP-N3 是一款非常适合在电力电子系统中使用的高性能超快恢复二极管。它具有优异的性能和稳定性,能够有效降低系统的功耗并提高效率。因此,强烈推荐这些产品在需要高效率和可靠性的应用中使用。

VS-15ETH06PBF参数

参数
正向浪涌电流 120A
配置 -
If - 正向电流 15A
Ir - 反向电流 50μA
Vr-反向电压 600V
反向恢复时间 35ns
10.51mm(Max)
4.65mm(Max)
9.02mm(Max)
通用封装 TO-220AC
安装方式 通孔安装
零件状态 停产
包装方式 管装

VS-15ETH06PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-15ETH06PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-15ETH06PBF VS-15ETH06PBF数据手册

VS-15ETH06PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.8073 ¥ 15.1452
库存: 149
起订量: 278 增量: 1
交货地:
最小起订量为:25
合计: ¥ 378.63
