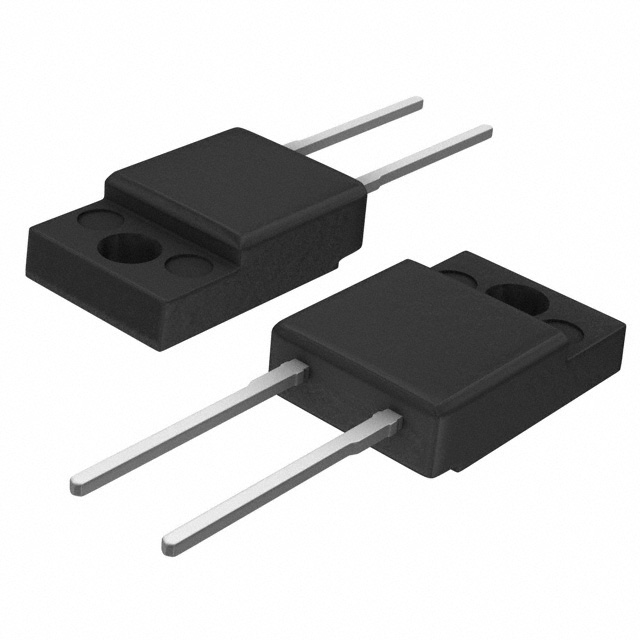

VS-ETH0806FP-M3

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 8A, 600V, 通孔安装, TO-220FP封装, 2针
供应商型号: VS-ETH0806FP-M3
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-ETH0806FP-M3

VS-ETH0806FP-M3概述

    Vishay Semiconductor Hyperfast Rectifier: VS-ETH0806-M3 和 VS-ETH0806FP-M3

    产品简介


    Vishay Semiconductor的VS-ETH0806-M3 和 VS-ETH0806FP-M3是专为高效率设计的超快速恢复整流器(Hyperfast Rectifier)。它们具备极低的正向电压降(Forward Voltage Drop),以及软恢复时间,适用于电源管理和各类工业应用中的功率转换环节。这些整流器特别适合用于PFC(功率因数校正)阶段、AC/DC转换器、逆变器以及作为自由轮二极管使用。

    技术参数


    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: | :: |
    | 峰值重复反向电压 | VRRM | 600 | V |
    | 平均整流正向电流 | IF(AV) | TC=146°C 8 | A |
    | 非重复峰值浪涌电流 | IFSM | TJ=25°C 80 | A |
    | 反复峰值浪涌电流 | IFRM | TC=137°C 16 | A |
    | 最大结温和存储温度 | TJ, TStg -65 175 | °C |
    | 正向电压降 | VF | IF=8A 1.3 | 1.85 | V |
    | 反向漏电流 | IR | VR=VR额定 0.02 | 12 | μA |
    | 动态恢复时间 | trr | IF=1A 16 | 23 | ns |
    | 峰值恢复电流 | IRRM | TJ=25°C 3 | A |

    产品特点和优势


    1. 软恢复时间:确保在高频开关应用中降低电磁干扰。
    2. 低正向电压降:减少功耗,提高能效。
    3. 宽工作温度范围:可在极端环境下稳定工作,范围从-65°C到175°C。
    4. 低泄漏电流:增加器件的可靠性和稳定性。
    5. 全隔离封装:提供更好的电气隔离和安全性。
    6. 设计和认证符合标准:依据JEDEC-JESD 47进行设计和验证。

    应用案例和使用建议


    1. PFC Boost Stage:在AC/DC转换器中使用时,可以显著减少开关损耗,延长元件寿命。
    2. 逆变器:在电力转换系统中使用,以提高转换效率并减少发热。
    3. 自由轮二极管:用于电机控制等场合,防止瞬时电流冲击损坏电路。
    使用建议:
    - 在高温环境下工作时,应注意散热设计,避免因过热导致的性能下降或损坏。
    - 在大电流应用中,选择合适尺寸的散热片以确保良好的热管理。

    兼容性和支持


    VS-ETH0806-M3 和 VS-ETH0806FP-M3 的封装形式为2L TO-220AC 和 2L TO-220 FULL-PAK,这两种封装形式均支持多种焊接工艺,适用于广泛的应用场景。Vishay提供详尽的技术文档和支持服务,可通过官网的联系信息获取技术支持和售后服务。

    常见问题与解决方案


    1. 问题:如何正确安装这些整流器?
    - 解答:按照Datasheet中的步骤进行安装,确保正确接线和散热措施到位。

    2. 问题:在高温环境下工作时,有什么需要注意的地方?
    - 解答:使用适当的散热措施,并确保结温不超过175°C的最大工作温度限制。

    总结和推荐


    VS-ETH0806-M3 和 VS-ETH0806FP-M3 是一款高性能的超快恢复整流器,适用于各种工业应用。其出色的动态性能和可靠性使其成为电源管理和电力转换系统的理想选择。无论是从技术参数还是实际应用的角度来看,这些产品都具有很高的市场竞争力。强烈推荐在需要高效率和可靠性设计的项目中使用这些产品。

VS-ETH0806FP-M3参数

参数
Ir - 反向电流 12μA
Vr-反向电压 600V
反向恢复时间 21ns
正向浪涌电流 80A
配置 独立式
If - 正向电流 8A
10.36mm(Max)
4.93mm(Max)
2.52mm(Max)
通用封装 TO-220-2
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

VS-ETH0806FP-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-ETH0806FP-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-ETH0806FP-M3 VS-ETH0806FP-M3数据手册

VS-ETH0806FP-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
