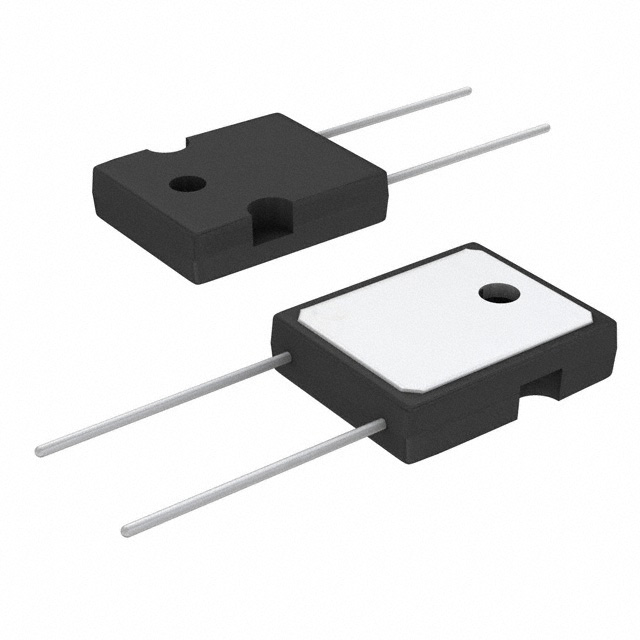

VS-EPH6007L-N3

产品分类: 整流二极管/整流桥
产品描述: 650V 520A 65ns 30μA 60A 独立式 TO-247AD 通孔安装
供应商型号: VS-EPH6007L-N3-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-EPH6007L-N3

VS-EPH6007L-N3概述

    Vishay Semiconductors VS-EPH6007L-N3 技术手册

    产品简介


    VS-EPH6007L-N3 是 Vishay Semiconductors 生产的一种高性能超快恢复二极管(FRED Pt®)。这款二极管主要用于电源管理和转换系统中的关键组件,特别适用于 PFC Boost 阶段、SMPS(开关模式电源)的 AC/DC 部分以及逆变器中作为续流二极管使用。其低正向电压降、超快恢复时间和软恢复特性使其在这些应用中表现优异。

    技术参数


    以下是 VS-EPH6007L-N3 的技术规格及性能参数:
    - 正向电流 (IF(AV)): 60 A
    - 反向电压 (VR): 650 V
    - 正向电压降 (VF @ IF): 1.4 V
    - 反向泄漏电流 (IR @ VR rated): 30 μA
    - 极端温度范围: 操作温度 (TJ) 和存储温度 (TStg) -55°C 至 +175°C
    - 最大结温 (TJ max.): 175 °C
    - 热阻 (RthJC): 0.65 °C/W
    - 最大瞬态浪涌电流 (IFSM): 520 A
    - 反向恢复时间 (trr @ IF=60 A, dIF/dt=1000 A/μs, VR=400 V): 65 ns

    产品特点和优势


    VS-EPH6007L-N3 具备以下几个显著特点和优势:
    - 低正向电压降:1.4 V,可减少电路中的能量损失。
    - 超快恢复时间:65 ns,能够有效缩短开关损耗。
    - 软恢复特性:减少反向恢复电流,提高整体可靠性。
    - 高工作温度:结温可达 175°C,适应苛刻的工作环境。
    - 材料分类合规:符合 RoHS 标准,无卤素,环保且可靠。

    应用案例和使用建议


    VS-EPH6007L-N3 在许多实际应用中表现出色,例如:
    - PFC Boost 阶段:用于提升功率因数校正效率。
    - SMPS 的 AC/DC 部分:提供高效能量转换。
    - 逆变器:作为续流二极管,提高系统效率。
    使用建议:
    - 在设计时,需注意散热管理,确保结温不超过 175°C。
    - 确保 PCB 布局合理,避免电感效应对恢复时间的影响。
    - 使用合适的驱动电路以优化开关速度和减少恢复时间。

    兼容性和支持


    VS-EPH6007L-N3 采用标准 TO-247AD 封装,易于与其他电子元件配合使用。厂商提供详细的文档和技术支持,可以通过以下邮箱联系:
    - DiodesAmericas@vishay.com
    - DiodesAsia@vishay.com
    - DiodesEurope@vishay.com

    常见问题与解决方案


    常见问题及其解决方案如下:
    - 问题: 高温环境下正向电压降增加。
    - 解决方案: 改善散热措施,例如使用散热片。
    - 问题: 反向恢复时间过长。
    - 解决方案: 优化 PCB 设计,减小寄生电感,提高驱动速度。
    - 问题: 反向漏电流过大。
    - 解决方案: 确认驱动条件,检查是否存在静电放电问题。

    总结和推荐


    综上所述,VS-EPH6007L-N3 在 PFC Boost 阶段、SMPS 和逆变器中的应用中表现出色。其低正向电压降、超快恢复时间和高工作温度使它成为市场上极具竞争力的产品。强烈推荐此款二极管用于需要高效能、高可靠性的场合。

VS-EPH6007L-N3参数

参数
反向恢复时间 65ns
正向浪涌电流 520A
配置 独立式
If - 正向电流 60A
Ir - 反向电流 30μA
Vr-反向电压 650V
通用封装 TO-247AD
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-EPH6007L-N3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-EPH6007L-N3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-EPH6007L-N3 VS-EPH6007L-N3数据手册

VS-EPH6007L-N3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2076 ¥ 27.1042
25+ $ 2.1632 ¥ 18.1033
100+ $ 1.9245 ¥ 16.1058
500+ $ 1.8009 ¥ 15.0717
1000+ $ 1.7193 ¥ 14.3882
2000+ $ 1.6973 ¥ 14.2041
库存: 43
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.1
