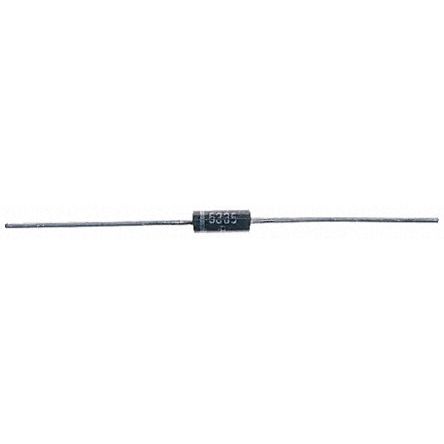

UF4001-E3

产品分类: 整流二极管/整流桥
产品描述: Vishay 超快整流二极管 二极管, 1A, 50V, 通孔安装, DO-204AL封装, 2针
供应商型号: UF4001-E3
供应商: 国内现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 UF4001-E3

UF4001-E3概述

    # Vishay Ultrafast Plastic Rectifiers UF4001 thru UF4007

    产品简介


    产品概述
    Vishay General Semiconductor 提供的 UF4001 至 UF4007 系列超快塑料整流器,适用于高频整流和自由轮转应用,广泛用于开关模式转换器和逆变器中,适用于消费电子、计算机和电信行业。
    主要功能
    - 超快反向恢复时间
    - 低正向电压降
    - 低开关损耗,高效率
    - 高正向浪涌能力
    应用领域
    - 消费电子产品
    - 计算机设备
    - 电信设备

    技术参数


    | 参数 | UF4001 | UF4002 | UF4003 | UF4004 | UF4005 | UF4006 | UF4007 |

    | 最大重复峰值反向电压 (VRRM) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均正向整流电流 (IF(AV)) | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A |
    | 最大瞬时正向电压 (VF) | 1.0 V | 1.7 V | 1.0 V | 1.7 V | 1.0 V | 1.7 V | 1.0 V |
    | 最大直流反向电流 (IR) | 10 µA | 50 µA | 10 µA | 50 µA | 10 µA | 50 µA | 10 µA |
    | 最大反向恢复时间 (trr) | 50 ns | 75 ns | 50 ns | 75 ns | 50 ns | 75 ns | 50 ns |
    | 最大瞬时正向电流 (IFSM) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
    | 最高工作温度 (Tj) | 150 °C | 150 °C | 150 °C | 150 °C | 150 °C | 150 °C | 150 °C |

    产品特点和优势


    唯一特性
    - 玻璃钝化芯片结
    - 低正向电压降,高效率
    - 高正向浪涌能力
    市场竞争力
    这些器件因其高可靠性、快速响应时间和低功耗而成为高频整流和自由轮转应用的理想选择。它们可以显著提高设备的整体效率和可靠性。

    应用案例和使用建议


    典型应用场景
    - 开关电源
    - 电机驱动
    - 通信设备电源
    使用建议
    - 在设计时确保最大正向整流电流不超过 1.0 A。
    - 注意正向浪涌电流的管理,以避免损坏。
    - 在高频应用中,选择适当的封装类型以保证散热效果。

    兼容性和支持


    兼容性
    - UF4001 至 UF4007 系列与现有设备具有良好的兼容性,可方便地集成到现有的电路设计中。
    - 终端采用镀锡铜引脚,符合 J-STD-002B 和 JESD22-B102D 标准。
    支持信息
    - Vishay 提供详尽的技术支持文档,包括安装指南和故障排除技巧。
    - 厂商还提供在线技术支持和售后服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    常见问题及解决方法
    1. 问题:正向浪涌电流超出额定值
    - 解决方案:增加散热措施,如使用散热片或热管,确保器件不因过热而损坏。

    2. 问题:设备无法正常工作
    - 解决方案:检查连接线路是否有短路或断路现象,重新焊接或更换导线。
    3. 问题:出现异常噪音
    - 解决方案:检查电路是否存在谐波干扰,添加滤波电容以减少噪音。

    总结和推荐


    综合评估
    UF4001 至 UF4007 系列超快塑料整流器凭借其优异的电气特性和可靠的工作性能,在高频整流和自由轮转应用中表现出色。其独特的设计使其能够在极端条件下稳定工作,非常适合对效率和可靠性要求高的应用环境。
    推荐使用
    强烈推荐使用 Vishay 的 UF4001 至 UF4007 系列超快塑料整流器。这些器件不仅性能优越,而且厂家提供了完善的售后和技术支持,确保用户能够轻松集成并优化其应用。
    通过以上分析可以看出,UF4001 至 UF4007 系列是高频率应用领域的理想选择,具备高度的市场竞争力和用户友好性。

UF4001-E3参数

参数
If - 正向电流 1A
Ir - 反向电流 10μA
Vr-反向电压 -
反向恢复时间 50ns
正向浪涌电流 30A
配置 -
长*宽*高 5.21mm*5.21mm*2.7mm
通用封装 DO-204-AL
安装方式 通孔安装

UF4001-E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

UF4001-E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY UF4001-E3 UF4001-E3数据手册

UF4001-E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.0293
50+ ¥ 1.9812
200+ ¥ 1.9152
500+ ¥ 1.8817
1000+ ¥ 1.8671
5500+ ¥ 1.0236
库存: 2710
起订量: 270 增量: 0
交货地:
最小起订量为:200
合计: ¥ 383.04
