US1G-M3/61T

产品分类: 整流二极管/整流桥
产品描述: 400V 30A 50ns 10μA 1A SMA(DO-214AC) 贴片安装
供应商型号: AV-E-US1G-M3/61T
供应商: Avnet
标准整包数: 1800

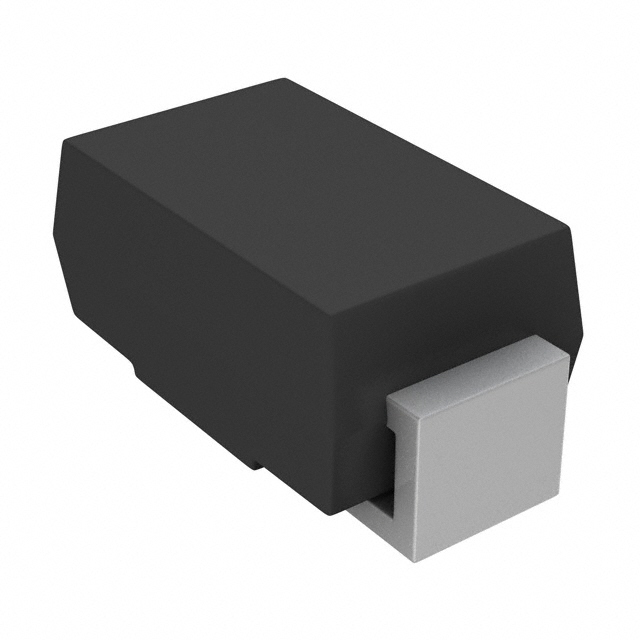

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 US1G-M3/61T

US1G-M3/61T概述

    # Vishay General Semiconductor US1A, US1B, US1D, US1G, US1J, US1K, US1M 超快恢复二极管技术手册

    产品简介


    Vishay General Semiconductor的US1A, US1B, US1D, US1G, US1J, US1K, US1M 系列超快恢复二极管是专为高频率整流和续流应用设计的产品。这些二极管适用于消费电子、计算机、汽车和电信设备中的开关电源转换器和逆变器。它们具有低导通电压、快速恢复时间和高效率等特点,使其成为高频率电力电子应用的理想选择。

    技术参数


    以下是这些二极管的技术参数和电气特性:
    | 参数 | US1A | US1B | US1D | US1G | US1J | US1K | US1M |

    | 最大重复峰值反向电压 (VRRM) | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大直流阻断电压 (VDC) | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大平均正向整流电流 (IF(AV)) | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A |
    | 峰值正向浪涌电流 (IFSM) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
    | 快速恢复时间 (trr) | 50 ns | 75 ns | 50 ns | 75 ns | 50 ns | 75 ns | 50 ns |
    | 正向电压降 (VF) | 1.0 V | 1.7 V | 1.0 V | 1.7 V | 1.0 V | 1.7 V | 1.0 V |
    | 最大热阻 (RθJA) | 75°C/W | 75°C/W | 75°C/W | 75°C/W | 75°C/W | 75°C/W | 75°C/W |

    产品特点和优势


    - 低轮廓封装:便于自动化装配。
    - 玻璃钝化晶片接点:确保长期稳定性和可靠性。
    - 超快恢复时间:有助于减少开关损耗,提高整体效率。
    - 高浪涌能力:能够承受较高的瞬态电流。
    - 符合AEC-Q101标准:适用于汽车应用。
    - 无卤素、RoHS兼容:满足环保要求。

    应用案例和使用建议


    这些二极管广泛应用于各种高频电路中,如开关电源、逆变器和电机驱动系统。例如,在开关电源中,这些二极管可以显著降低电路中的电磁干扰(EMI),提升系统效率。
    使用建议:
    - 焊接温度:确保焊接温度不超过260°C,以避免对二极管造成损坏。
    - 布局建议:为二极管提供足够的散热铜箔面积(建议0.2英寸×0.2英寸)以降低工作温度。

    兼容性和支持


    - 兼容性:这些二极管适合多种不同的电路设计,并且符合RoHS标准。
    - 技术支持:如果您在使用过程中有任何疑问,可以通过以下邮箱获取技术支持:DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com。

    常见问题与解决方案


    问题1:二极管出现过热现象?
    - 解决方案:检查电路板上的焊接质量和铜箔散热面积是否足够。确保二极管周围有足够的散热空间。
    问题2:二极管反向漏电流较大?
    - 解决方案:确认反向电压没有超过规定的最大值。同时检查是否有外部因素影响,如电磁干扰等。

    总结和推荐


    综上所述,Vishay General Semiconductor的US1A, US1B, US1D, US1G, US1J, US1K, US1M系列超快恢复二极管是一款高效、可靠的电子产品。无论是应用于消费电子还是汽车工业,都能展现出卓越的性能。强烈推荐在高频整流和续流应用中使用这些产品。
    希望上述信息对您的选型和应用有所帮助!

US1G-M3/61T参数

参数
If - 正向电流 1A
Ir - 反向电流 10μA
Vr-反向电压 400V
反向恢复时间 50ns
正向浪涌电流 30A
配置 -
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

US1G-M3/61T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

US1G-M3/61T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY US1G-M3/61T US1G-M3/61T数据手册

US1G-M3/61T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1800+ $ 0.3859 ¥ 3.3571
7200+ $ 0.2058 ¥ 1.7908
12600+ $ 0.202 ¥ 1.7571
21600+ $ 0.1998 ¥ 1.7378
37800+ $ 0.1975 ¥ 1.7186
63000+ $ 0.1953 ¥ 1.6993
库存: 7200
起订量: 1800 增量: 1800
交货地:
最小起订量为:1800
合计: ¥ 6042.78
