VS-ETL1506-M3

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 15A, 600V, 通孔安装, TO-220AC封装, 2针
供应商型号: F-VS-ETL1506-M3
供应商: 海外现货
标准整包数: 1000

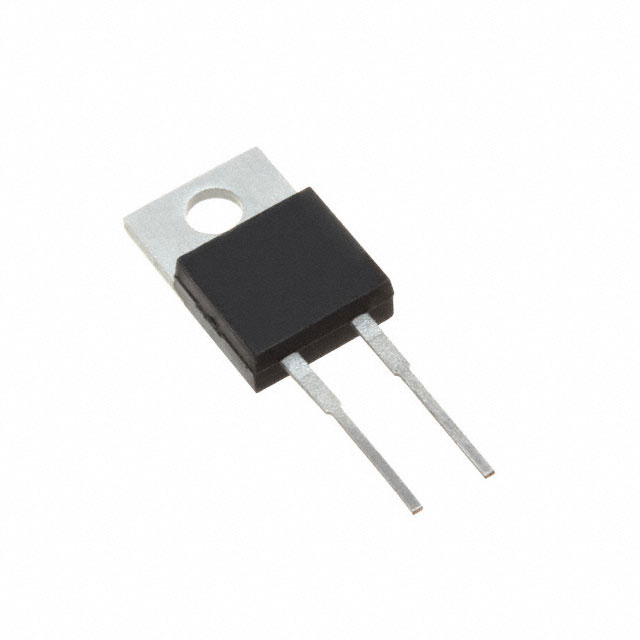

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-ETL1506-M3

VS-ETL1506-M3概述

    Vishay VS-ETL1506-M3 超快恢复二极管技术手册

    1. 产品简介


    Vishay公司的VS-ETL1506-M3是一款高性能超快恢复二极管(Ultrafast Rectifier),主要用于离散临界模式(Discontinuous Critical Mode, DCM)功率因数校正(Power Factor Correction, PFC)电路中。这款二极管具有低正向电压降(forward voltage drop)、软恢复时间和高耐热能力等特点,非常适合应用于AC/DC开关电源、笔记本电脑适配器、打印机适配器、桌面PC、电视和显示器、游戏机以及DVD播放器等场合。

    2. 技术参数


    以下是该二极管的主要技术参数:
    - 额定电流(IF(AV)): 15 A
    - 反向阻断电压(VR): 600 V
    - 正向电压降(VF):
    - IF = 15 A时:典型值为0.85 V,最大值为0.91 V
    - IF = 15 A, TJ = 150 °C时:典型值为0.99 V,最大值为1.07 V
    - 反向泄漏电流(IR):
    - VR = 额定值时:典型值为0.01 μA,最大值为15 μA
    - TJ = 150 °C, VR = 额定值时:典型值为6 μA,最大值为100 μA
    - 动态恢复时间(trr):
    - IF = 15 A, dIF/dt = 100 A/μs, VR = 30 V时:典型值为185 ns,最大值为270 ns
    - 峰值恢复电流(IRRM):
    - TJ = 25 °C时:典型值为20 A
    - TJ = 125 °C时:典型值为26 A
    - 反向恢复电荷(Qrr):
    - TJ = 25 °C时:典型值为2.2 μC
    - TJ = 125 °C时:典型值为4.0 μC
    - 最高工作温度(TJ): 175 °C
    - 封装类型: TO-220AC 2L

    3. 产品特点和优势


    - 低正向电压降:确保高效转换效率,减少能量损耗。
    - 超快软恢复时间:降低EMI干扰,提高系统的整体性能。
    - 高耐热能力:适用于高温环境,可靠性更高。
    - 真正两引脚封装:简化安装过程,减少布线复杂度。
    - 符合JEDEC标准:设计和认证严格遵循行业标准。

    4. 应用案例和使用建议


    该二极管广泛应用于各种AC/DC开关电源系统,如笔记本电脑适配器、打印机适配器、桌面PC、电视和显示器、游戏机及DVD播放器等。建议在使用过程中注意以下几点:
    - 确保良好的散热设计,特别是在高温环境下使用。
    - 选择合适的滤波电容,以降低噪声干扰。
    - 使用低阻抗电源,以避免电压波动导致的电流冲击。

    5. 兼容性和支持


    VS-ETL1506-M3二极管的设计充分考虑了与其他电子元件的兼容性,适用于多种电源系统。制造商提供了详细的文档和技术支持,可以通过官方网站或邮件联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题: 正向电压降过高。
    - 解决方法: 检查安装是否正确,确保没有虚焊或短路现象。
    - 问题: 反向泄漏电流过大。
    - 解决方法: 确认是否超出了规定的温度范围,检查是否有物理损坏或污染。
    - 问题: 动态恢复时间较长。
    - 解决方法: 检查输入信号的上升速率(dIF/dt),必要时调整输入信号。

    7. 总结和推荐


    总体来看,Vishay VS-ETL1506-M3是一款出色的超快恢复二极管,具备优秀的电气特性和可靠性。它在AC/DC电源转换应用中表现出色,非常适合需要高效能和高稳定性的场合。强烈推荐给需要此类电子元器件的应用工程师和技术人员。

VS-ETL1506-M3参数

参数
Vr-反向电压 600V
反向恢复时间 210ns
正向浪涌电流 200A
配置 独立式
If - 正向电流 15A
Ir - 反向电流 15μA
长*宽*高 8.89mm*4.65mm*15.25mm
通用封装 TO-220AC
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

VS-ETL1506-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-ETL1506-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-ETL1506-M3 VS-ETL1506-M3数据手册

VS-ETL1506-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4097 ¥ 3.4701
2000+ $ 0.406 ¥ 3.4391
3000+ $ 0.4024 ¥ 3.4082
库存: 5000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3470.1
