首页  >  产品百科  >  VS-40EPS12-M3

VS-40EPS12-M3

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 40A, 1200V, 通孔安装, TO-247AC封装, 2针
供应商型号: LYS-VS-40EPS12-M3
供应商: 海外现货
标准整包数: 500

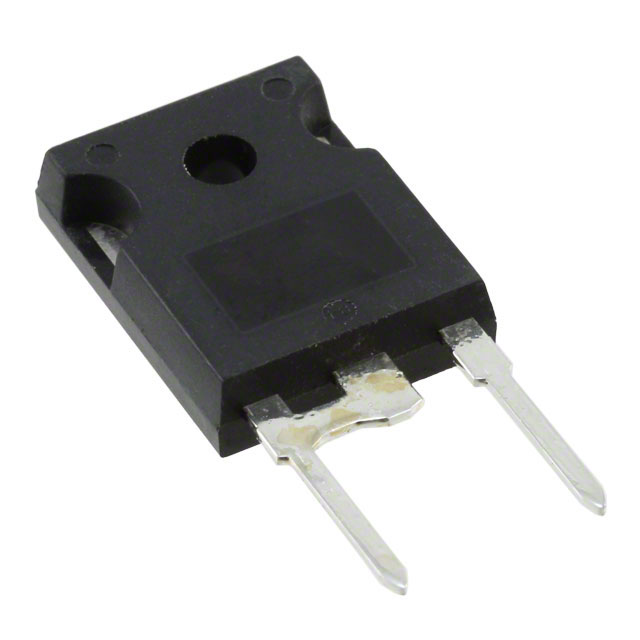

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-40EPS12-M3

VS-40EPS12-M3概述

    高压输入整流二极管 VS-40EPS..-M3 系列技术手册

    产品简介


    VS-40EPS..-M3 系列是由 Vishay Semiconductors 生产的一款高压输入整流二极管。这种二极管主要用于主整流(单相或三相桥),并适用于输入整流的应用场合。该系列二极管具有非常低的正向电压降和适度的漏电流,特别适合于需要高效能和高稳定性的应用环境。

    技术参数


    以下是 VS-40EPS..-M3 系列的技术规格表:
    - 额定电流(IF(AV)):40 A
    - 反向峰值电压(VRRM):800 V 至 1200 V
    - 正向电压降(VF):40 A 时为 1.1 V
    - 非重复性浪涌电流(IFSM):475 A
    - 最大结温(TJ max):150°C
    - 封装类型:TO-247AC 2L
    - 电气特性:
    - 正向电压降(VFM):20 A 时为 1.0 V,40 A 时为 1.1 V
    - 正向斜率电阻(rt):150°C 时为 7.16 mΩ
    - 反向泄漏电流(IRM):25°C 时为 0.1 mA,150°C 时为 1.0 mA

    产品特点和优势


    VS-40EPS..-M3 系列具备以下独特功能和优势:
    - 非常低的正向电压降:有助于提高电路效率,减少能耗。
    - 高结温耐受性:最高可承受 150°C 的结温,适合恶劣环境下的应用。
    - 玻璃钝化芯片结:提供良好的机械强度和化学稳定性,确保长期可靠运行。
    - 符合 JESD 47 标准:确保了产品质量和可靠性,满足行业标准要求。

    应用案例和使用建议


    VS-40EPS..-M3 系列适用于多种应用场景,包括但不限于:
    - 输入整流:在电源转换系统中,用于将交流电转换为直流电。
    - 开关和输出整流器:在 Vishay Semiconductors 的其他产品中,如开关和输出整流器,这些产品通常采用相同的封装形式。
    使用建议:
    - 在选择应用时,应考虑所需的电流等级和电压等级,确保二极管的规格满足具体需求。
    - 使用时需注意散热设计,以避免因过热而导致的性能下降或损坏。
    - 定期检查反向泄漏电流,确保其在正常范围内。

    兼容性和支持


    VS-40EPS..-M3 系列二极管具有广泛的兼容性,可以与其他 Vishay Semiconductors 产品无缝集成。厂商提供全面的技术支持,包括在线资源和区域技术支持团队。如有任何疑问,可通过技术支持邮箱联系厂商。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:正向电压降异常高。
    - 解决方案:检查是否正确安装,并且确保散热良好。如果仍然存在问题,联系技术支持进行进一步诊断。
    2. 问题:反向泄漏电流过高。
    - 解决方案:更换二极管,或检查是否工作环境温度超出正常范围。
    3. 问题:无法达到预期的电流。
    - 解决方案:确认连接线路无误,检查是否有额外的电压降。

    总结和推荐


    VS-40EPS..-M3 系列高压输入整流二极管凭借其出色的性能和可靠性,非常适合在需要高效能和高稳定性的应用环境中使用。其非常低的正向电压降和高结温耐受性,使其成为众多应用的理想选择。强烈推荐使用此系列二极管,尤其是对电源转换和整流有严格要求的应用场合。

VS-40EPS12-M3参数

参数
反向恢复时间 -
正向浪涌电流 475A
配置 独立式
If - 正向电流 40A
Ir - 反向电流 100μA
Vr-反向电压 1.2KV
15.87mm(Max)
5.31mm(Max)
24.99mm(Max)
通用封装 TO-247AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

VS-40EPS12-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-40EPS12-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-40EPS12-M3 VS-40EPS12-M3数据手册

VS-40EPS12-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.265 ¥ 10.6893
1500+ $ 1.232 ¥ 10.4104
5000+ $ 1.21 ¥ 10.2245
库存: 3000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 5344.65
