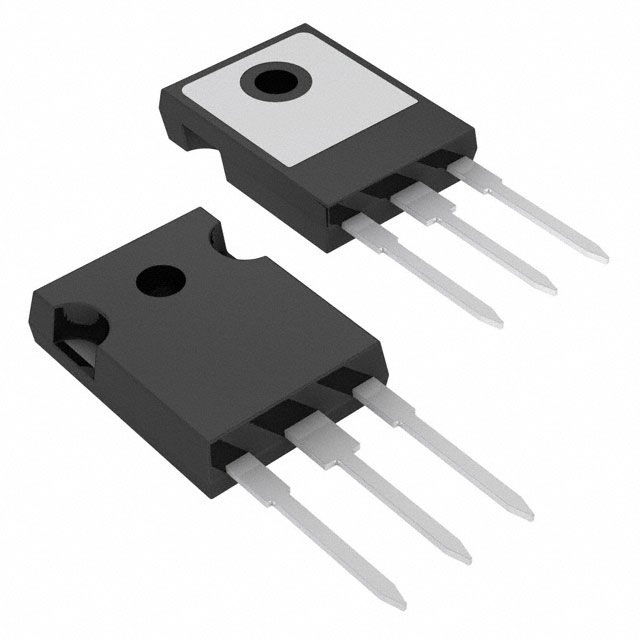

VS-60APU02-N3

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 60A, 200V, 通孔安装, TO-247AC封装, 3针
供应商型号: LYS-VS-60APU02-N3
供应商: 海外现货
标准整包数: 25
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-60APU02-N3

VS-60APU02-N3概述

    Vishay Semiconductors Ultrafast Soft Recovery Diode

    1. 产品简介


    Vishay Semiconductors的VS-60EPU02-N3 和 VS-60APU02-N3 是超快软恢复二极管(Ultrafast Soft Recovery Diode),专为高频率功率调节系统设计。这些二极管以其低损耗、低EMI/RFI等特点,在高频焊接、电源转换器以及其他开关损失不占主导的应用场合中表现优异。

    2. 技术参数


    - 主要参数
    - 额定电流:60 A (IF(AV))
    - 阻断电压:200 V (VR)
    - 正向电压降:0.81 V 至 1.08 V (VF)
    - 反向恢复时间:最大值35 ns (trr)
    - 工作温度范围:-55°C 到 +175°C (TJ, TStg)
    - 绝对最大额定值
    - 阻断电压:200 V
    - 连续正向电流:60 A
    - 单脉冲正向电流:800 A
    - 最大重复正向电流:120 A

    3. 产品特点和优势


    这些二极管的主要优势在于其快速恢复时间和低功耗特性。超快恢复时间有助于减少射频干扰(RFI)和电磁干扰(EMI)。低正向电压降使得能量损失减少,提高了系统的效率。此外,其软恢复特性减少了在大多数应用中所需的阻尼装置需求。

    4. 应用案例和使用建议


    这些二极管在高频焊接和电源转换器等应用中表现出色。例如,在高频焊接中,它们可以有效地减少电磁干扰和射频干扰,提高焊接质量。使用时应注意选择合适的散热方案,以避免因过热而影响性能。

    5. 兼容性和支持


    这些二极管采用TO-247AC封装,适用于大多数标准电路板。Vishay Semiconductors提供详细的文档和技术支持,确保用户能够充分利用这些二极管的优势。

    6. 常见问题与解决方案


    - 问题:设备工作温度超出规定范围。
    - 解决方案: 确保设备安装在适当的散热环境中,并考虑使用外部散热器来降低设备的工作温度。
    - 问题:反向恢复电流过大。
    - 解决方案: 检查电路设计,确保电流变化率(dIF/dt)适中,并且正确配置了负载和电源。

    7. 总结和推荐


    总的来说,VS-60EPU02-N3 和 VS-60APU02-N3 超快软恢复二极管是高性能应用的理想选择。它们在EMI/RFI管理、效率提升等方面展现出显著优势。强烈推荐在需要低损耗、高效率的高频应用中使用这些二极管。通过提供详细的规格参数和良好的技术支持,Vishay Semiconductors确保了用户的最佳体验。

VS-60APU02-N3参数

参数
配置 独立式
If - 正向电流 60A
Ir - 反向电流 50μA
Vr-反向电压 200V
反向恢复时间 28ns
正向浪涌电流 800A
15.87mm(Max)
5.31mm(Max)
20.7mm(Max)
通用封装 TO-247AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-60APU02-N3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-60APU02-N3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-60APU02-N3 VS-60APU02-N3数据手册

VS-60APU02-N3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.0235 ¥ 8.6486
125+ $ 0.9968 ¥ 8.423
500+ $ 0.979 ¥ 8.2726
库存: 775
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 216.21
直接购买
加入购物车
