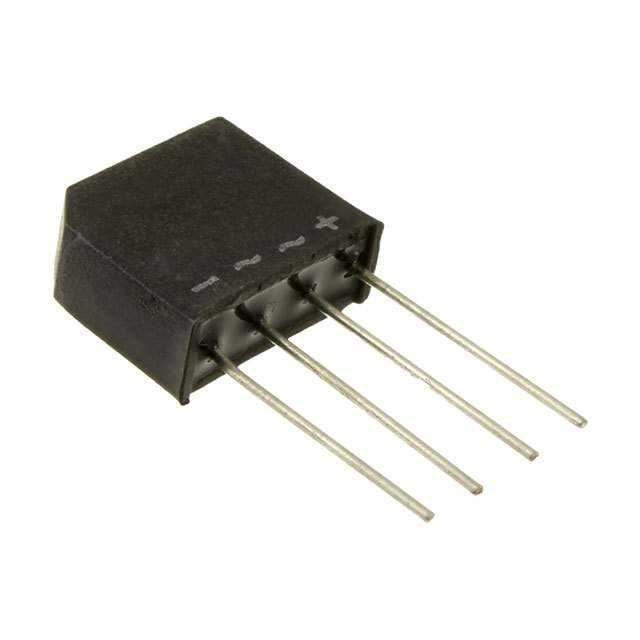

VS-2KBB20R

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 1.9A峰值平均正向电流, 200V峰值反向重复电压, 4引脚, D 37封装, 通孔安装
供应商型号: 9098321
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-2KBB20R

VS-2KBB20R概述

    Vishay VS-2KBB 系列单相整流桥

    产品简介


    Vishay Semiconductors 的 VS-2KBB 系列是适用于工业和消费电子设备的1.9 A单相二极管桥式整流器组件。该系列产品由四个硅二极管组成,封装于塑料外壳内,具备适合印刷电路板安装的设计。产品采用标准2.54mm(0.1英寸)网格引脚,适用于多种电路配置。此外,VS-2KBB系列具备高浪涌电流能力,适用于各种高要求的应用环境。

    技术参数


    - 额定电流 (IO):1.9 A
    - 反向重复峰值电压 (VRRM):50 V 至 1000 V
    - 最大非重复性浪涌电流 (IFSM):
    - 50 Hz:50 A
    - 60 Hz:52 A
    - I2t 能力:
    - 10 ms:17.7 A2s (50 Hz)
    - 8.3 ms:16.1 A2s (60 Hz)
    - 工作温度范围 (TJ, TStg):-40°C 至 150°C
    - 峰值正向电压 (VFM):1.1 V(1.9 A 时)
    - 操作频率范围 (f):40 Hz 至 2000 Hz
    - 平均输出电流:1.9 A(45°C,电阻负载)

    产品特点和优势


    - 紧凑设计:适合在印刷电路板上安装,体积小巧。
    - 高可靠性:能够承受高浪涌电流,保证长期稳定运行。
    - 兼容性强:等效于标准DIN部件,便于替代现有型号。
    - 宽工作温度范围:可在极端环境下工作,适用于各类严苛应用场合。

    应用案例和使用建议


    - 应用实例:该产品广泛应用于家用电器、电源适配器、工业自动化控制系统等领域。
    - 使用建议:根据负载特性的不同,选择合适的额定电流版本(如VS-2KBB05、VS-2KBB10等)。为确保最佳性能,应在使用前详细阅读产品手册中的电气规范,尤其是反向峰值电压和浪涌电流相关的参数。

    兼容性和支持


    - 兼容性:VS-2KBB 系列产品可直接替代现有的标准DIN部件,确保系统升级时的平滑过渡。
    - 技术支持:如果您在技术方面有任何疑问,可以通过 Vishay 官方网站联系客服,获得及时的技术支持。

    常见问题与解决方案


    - Q: 如何确定正确的型号?
    - A: 根据所需的额定电流和反向峰值电压选择合适的产品型号。
    - Q: 如何应对高温环境下的性能下降?
    - A: 使用时确保周围环境温度不超过产品规定的最大工作温度范围(150°C),必要时可增加散热装置。
    - Q: 如何处理安装过程中出现的焊接问题?
    - A: 确保焊点清洁,避免虚焊现象;选择适当的焊接工具和材料以提高焊接质量。

    总结和推荐


    Vishay 的 VS-2KBB 系列单相整流桥具备紧凑的设计、高浪涌电流能力和宽泛的工作温度范围,是一款非常适合工业及消费电子产品应用的高性能元器件。由于其广泛的适用性和可靠的性能表现,我们强烈推荐在需要高可靠性和稳定性的应用环境中使用该系列产品。通过合理选择并正确使用,可以显著提升整个系统的性能和寿命。

VS-2KBB20R参数

参数
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 52A
配置
If - 正向电流 1.9A
Ir - 反向电流 10μA
长*宽*高 17.5mm*6.5mm*15mm
通用封装 2KBB
安装方式 通孔安装
零件状态 在售
包装方式 散装

VS-2KBB20R厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-2KBB20R数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-2KBB20R VS-2KBB20R数据手册

VS-2KBB20R封装设计

查看详情并下载
Symbol
Footprint
3D Model
