首页  >  产品百科  >  V8PAM10HM3/I

V8PAM10HM3/I

产品分类: 整流二极管/整流桥
产品描述: 100V 100A 200μA 8A 独立式 DO-221BC-2 贴片安装
供应商型号: V8PAM10HM3/I
供应商: Avnet
标准整包数: 14000

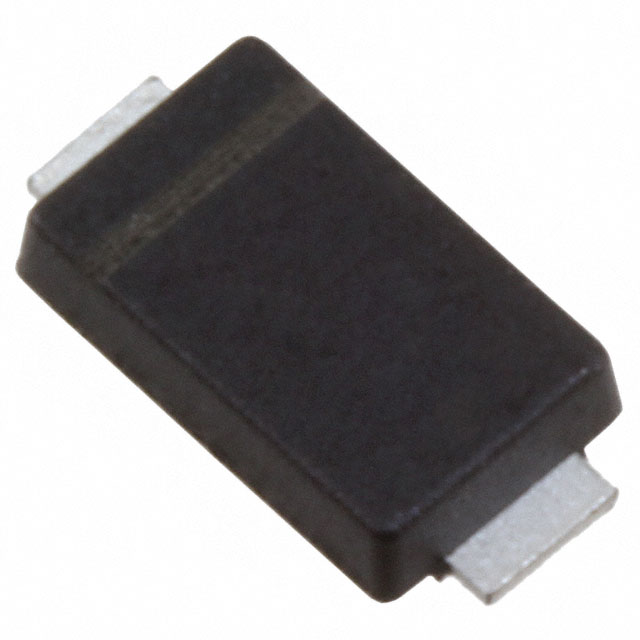

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V8PAM10HM3/I

V8PAM10HM3/I概述

    Vishay General Semiconductor V8PAM10 技术手册概述
    V8PAM10 是 Vishay General Semiconductor 生产的一款表面贴装 TMBS®(Trench MOS Barrier Schottky)整流器。它具备低损耗、高效率的特点,适用于多种高频率应用场合,如高频率逆变器、续流、DC/DC 转换器及商业和汽车领域的极性保护。本文将详细探讨其产品特点、技术参数、应用场景及使用建议等关键信息。

    1. 产品简介


    V8PAM10 是一款采用沟槽 MOS 技术制造的 Schottky 整流器,具有非常低的高度(典型高度为 0.95 毫米),适合自动化装配。这种低前向电压降的特性使其特别适用于需要高效能和低功耗的应用场合。此外,V8PAM10 符合 AEC-Q101 标准,适用于汽车应用,材料分类符合RoHS标准并支持无卤素设计。

    2. 技术参数


    - 最大重复峰值反向电压 (VRRM):100 V
    - 最大直流前向电流 (IF(AV)):8.0 A
    - 峰值前向浪涌电流 (IFSM):100 A
    - 前向电压降 (VF):在 TA=125 °C 时为 0.62 V
    - 工作温度范围 (TJ):-40 至 +175 °C
    - 封装类型:SMPA (DO-221BC)
    - 热阻 (RθJA):100 °C/W
    - 色带标志:表示阴极端

    3. 产品特点和优势


    V8PAM10 的主要优势包括:
    - 超低轮廓:典型高度仅为 0.95 毫米,适合自动化装配。
    - 高效的沟槽 MOS 技术:提供低功耗和高效率。
    - 符合 AEC-Q101 标准:确保汽车级质量和可靠性。
    - 低前向电压降:有效降低功耗。
    - 满足严格的 MSL 等级要求:符合 J-STD-020 标准,适用于恶劣的工作环境。

    4. 应用案例和使用建议


    V8PAM10 主要应用于高频率逆变器、续流、DC/DC 转换器以及商业和汽车领域的极性保护。具体使用时应注意散热管理,以避免热失控。为了实现最佳性能,建议安装在具有适当铜垫面积的印刷电路板上,尤其是在铝基板上。

    5. 兼容性和支持


    V8PAM10 与多数通用的 PCB 和焊接工艺兼容。Vishay 提供详细的技术文档和全方位的支持服务,包括电子邮件技术支持(DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com)。

    6. 常见问题与解决方案


    - 问题 1:如何确保 V8PAM10 在高温下的可靠运行?
    - 解决方案:确保在合适的 PCB 上安装,使用足够的铜垫面积进行散热,例如在铝基板上的安装可提高散热效率。

    - 问题 2:前向电压降对应用有何影响?
    - 解决方案:低前向电压降有助于减少功耗,从而提升整体系统效率。应根据应用需求选择合适的产品型号。

    7. 总结和推荐


    V8PAM10 是一款高性能、高效能的表面贴装 TMBS 整流器,适用于多种高频率和汽车应用。其超低轮廓设计、高效率、良好的电气特性和可靠的性能使其在市场上具有很强的竞争优势。综合考虑其优点和应用场景,我们强烈推荐 V8PAM10 用于需要高效能、低功耗且可靠性的系统中。

V8PAM10HM3/I参数

参数
正向浪涌电流 100A
配置 独立式
If - 正向电流 8A
Ir - 反向电流 200μA
Vr-反向电压 100V
反向恢复时间 -
4.35mm(Max)
2.7mm(Max)
1mm(Max)
通用封装 DO-221BC-2
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

V8PAM10HM3/I厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V8PAM10HM3/I数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V8PAM10HM3/I V8PAM10HM3/I数据手册

V8PAM10HM3/I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
14000+ $ 0.1601 ¥ 1.3881
库存: 14000
起订量: 14000 增量: 0
交货地:
最小起订量为:14000
合计: ¥ 19433.4
