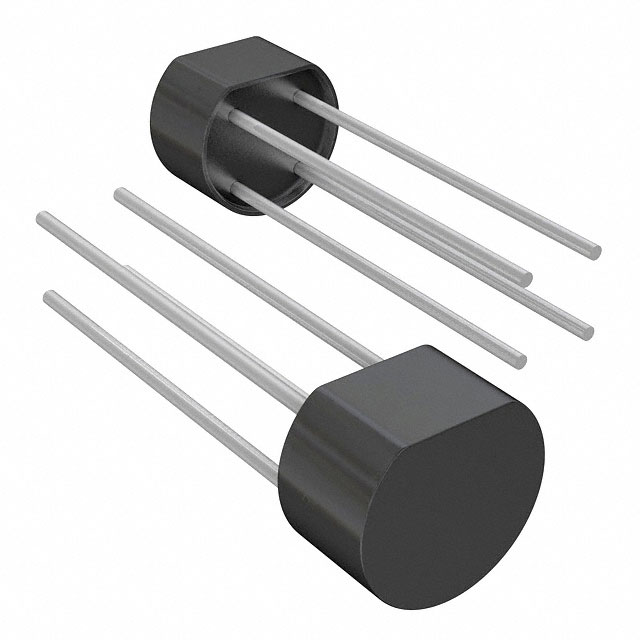

2W01G-E4/51

产品分类: 整流二极管/整流桥
产品描述: 100V 60A 5μA 2A WOG-4 通孔安装 9.86mm*8.84mm*5.6mm
供应商型号: ECO-2W01G-E4/51
供应商: 海外现货
标准整包数: 100
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 2W01G-E4/51

2W01G-E4/51概述

    # Vishay General Semiconductor Glass Passivated Single-Phase Bridge Rectifiers

    产品简介


    Vishay General Semiconductor 提供了一系列玻璃钝化单相桥式整流器,型号分别为2W005G, 2W01G, 2W02G, 2W04G, 2W06G, 2W08G, 2W10G。这些产品主要用于AC/DC桥式全波整流,适用于电源、适配器、充电器、照明镇流器等多种消费类和家用电器。它们设计用于印刷电路板,具有高性能和高可靠性,能够适应各种严苛的应用环境。

    技术参数


    主要规格
    - 最大重复峰值反向电压(VRRM):50 V, 100 V, 200 V, 400 V, 600 V, 800 V, 1000 V
    - 最大RMS电压(VRMS):35 V, 70 V, 140 V, 280 V, 420 V, 560 V, 700 V
    - 最大直流阻断电压(VDC):50 V, 100 V, 200 V, 400 V, 600 V, 800 V, 1000 V
    - 最大平均正向整流电流(IF(AV)):2.0 A
    - 最大瞬时正向电压降(VF):1.1 V @ IF = 2.0 A
    - 最大直流反向电流(IR):5.0 μA @ TA = 25 °C, 500 μA @ TA = 125 °C
    - 峰值正向浪涌电流(IFSM):60 A
    - 热阻抗(RθJA):40 °C/W
    - 操作温度范围(TJ, TSTG):-55 至 +150 °C
    电气特性
    - 额定频率下的典型结电容(CJ):40 pF, 20 pF @ 4.0 V, 1 MHz
    - 最大瞬时正向电压降(VF):1.1 V @ IF = 2.0 A
    - 典型最大瞬时反向电流(IR):5.0 μA @ TA = 25 °C, 500 μA @ TA = 125 °C

    产品特点和优势


    1. 认证:UL认证,编号E54214
    2. 适用性强:适用于多种印刷电路板
    3. 低泄漏电流:典型反向电流小于0.5 μA
    4. 高耐压能力:高压环境下的稳定性强
    5. 高浪涌电流:能够承受高达60 A的浪涌电流
    6. 兼容性:符合RoHS标准,商业级
    7. 耐用性:焊接耐热可达260 °C,40秒

    应用案例和使用建议


    应用案例
    - 电源转换:广泛应用于AC/DC转换器中,提供稳定的直流输出。
    - 家用电器:例如空调、冰箱等设备中的整流模块。
    使用建议
    - 安装注意事项:确保电路板有足够的散热空间,以避免过热损坏。
    - 保护措施:考虑添加适当的保护电路,防止电流冲击对整流器的影响。

    兼容性和支持


    - 兼容性:与多数标准印刷电路板兼容,易于集成到现有系统中。
    - 支持和服务:可联系Vishay官方技术支持获取更多信息,邮箱地址为DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com。

    常见问题与解决方案


    1. 问:如何选择合适的型号?
    - 答:根据需要的反向电压和平均整流电流选择。例如,对于200 V的应用,可以选择2W02G。

    2. 问:焊接过程中需要注意什么?
    - 答:确保焊接温度不超过260 °C,且时间不超过40秒,避免对元件造成损坏。

    3. 问:如何判断元件是否正常工作?
    - 答:可以通过测量其正向和反向电压降来进行检测,如果测量结果符合数据表中的指标,则表明元件正常。

    总结和推荐


    Vishay General Semiconductor 的玻璃钝化单相桥式整流器以其卓越的性能、高可靠性以及广泛的适用性,成为众多电源管理和工业控制应用的理想选择。建议在需要高性能整流器的项目中优先考虑此系列的产品。无论是在家电还是工业领域,都能充分发挥其出色的性能优势。

2W01G-E4/51参数

参数
反向恢复时间 -
正向浪涌电流 60A
配置 -
If - 正向电流 2A
Ir - 反向电流 5μA
Vr-反向电压 100V
长*宽*高 9.86mm*8.84mm*5.6mm
通用封装 WOG-4
安装方式 通孔安装
零件状态 在售
包装方式 散装
