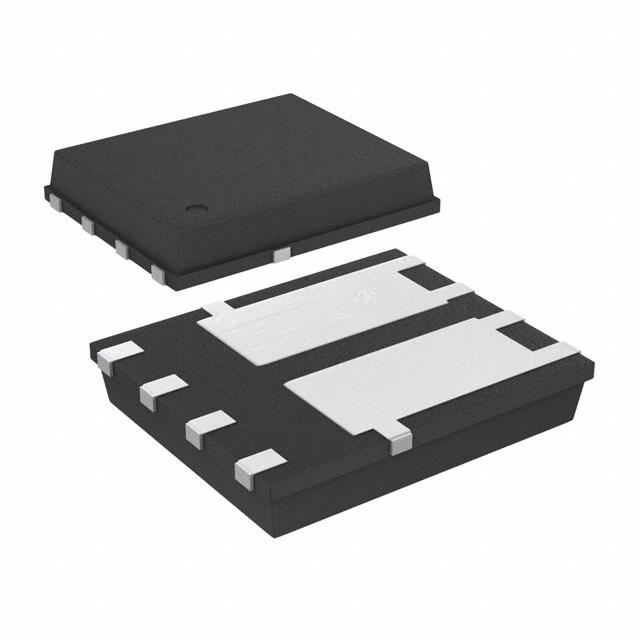

V10K100DUHM3/H

产品分类: 整流二极管/整流桥
产品描述: 100V 100A 500μA 5A 双 贴片安装
供应商型号: 2989342
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V10K100DUHM3/H

V10K100DUHM3/H概述

    高效高电流密度表面贴装 Trench MOS Barrier Schottky 整流器 —— Vishay V10K100DU

    产品简介


    Vishay V10K100DU 是一款高电流密度表面贴装的 Trench MOS Barrier Schottky 整流器。它具有低导通电压、低功率损耗等特点,适用于低电压高频 DC/DC 转换器、自由轮转二极管和极性保护应用。V10K100DU 的高性能使其成为在各种复杂应用中的理想选择。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大重复峰值反向电压 | 100 | V |
    | 最大直流正向电流(每个二极管) | 5 | A |
    | 峰值正向浪涌电流 | 100 | A |
    | 导通电压(IF = 2.5 A) | 0.48 | V |
    | 导通电压(IF = 5 A) | 0.59 | V |
    | 反向漏电流(VR = 70 V,TA = 25 °C) | 0.01 | mA |
    | 最大工作结温 | 150 | °C |
    | 热阻(结至环境) | 100 | °C/W |
    | 热阻(结至安装) | 3.0 - 4.0 | °C/W |

    产品特点和优势


    1. Trench MOS Schottky 技术:采用先进的沟槽 MOS 工艺,提供更低的导通电压和更高的效率。
    2. 低导通电压:V10K100DU 在 IF = 2.5 A 时的导通电压仅为 0.48 V,在 IF = 5 A 时为 0.59 V,这意味着更低的功率损耗和更高的效率。
    3. 高可靠性:满足 MSL(最大吸湿等级)1 级标准,可在高达 260 °C 的条件下运行。
    4. 汽车级认证:型号带有 HM3 后缀的产品已通过 AEC-Q101 认证,适合汽车应用。

    应用案例和使用建议


    应用案例:
    1. 低电压高频 DC/DC 转换器:由于 V10K100DU 的低导通电压和低功率损耗特性,非常适合用于电源管理中需要高效率的应用。
    2. 自由轮转二极管:在逆变器或马达控制电路中使用,可以有效防止电压反冲。
    3. 极性保护:在电路中作为二极管使用,保护电路免受极性错误引起的损坏。
    使用建议:
    1. 散热设计:考虑到 V10K100DU 的热阻较高,建议在实际应用中增加有效的散热措施,如使用铜散热垫或加装散热片。
    2. 电路布局:尽量缩短 V10K100DU 与电源及负载之间的走线长度,以减少杂散电感的影响。

    兼容性和支持


    V10K100DU 与大部分常见的表面贴装设备兼容,可广泛应用于不同类型的电路板设计中。Vishay 提供全面的技术支持和客户服务,确保客户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查并改善散热设计,使用铜散热垫或散热片。 |
    | 导通电压过高 | 确认输入电流未超过额定值,检查焊接质量。 |
    | 反向漏电流过大 | 检查是否超出了额定工作温度范围。 |

    总结和推荐


    Vishay V10K100DU 以其高电流密度、低导通电压和高可靠性等特点,在众多应用场合中表现出色。尤其适合于低电压高频 DC/DC 转换器、自由轮转二极管和极性保护应用。如果你需要一个高效且可靠的整流器解决方案,V10K100DU 是一个值得考虑的选择。

V10K100DUHM3/H参数

参数
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 100A
配置
If - 正向电流 5A
Ir - 反向电流 500μA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
