VS-60EPU06PBF

产品分类: 整流二极管/整流桥
产品描述: 600V 600A 81ns 50μA 60A 独立式 TO-247AC 通孔安装
供应商型号: VS-60EPU06PBF-ND
供应商: Digi-Key
标准整包数: 1

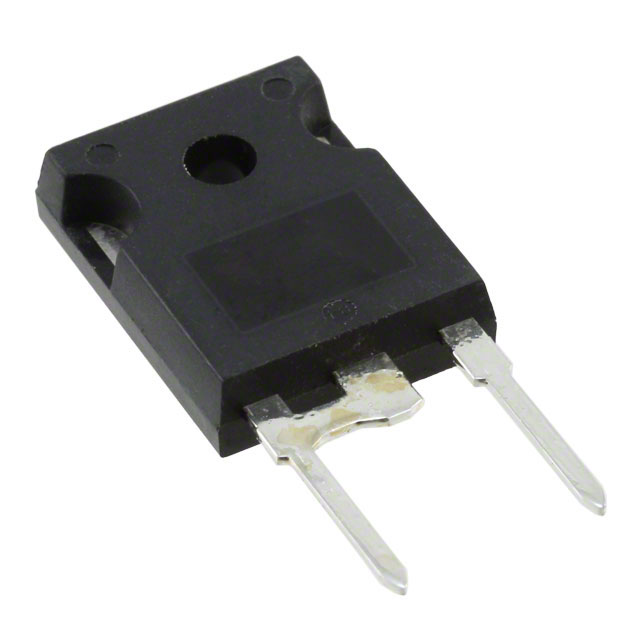

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-60EPU06PBF

VS-60EPU06PBF概述

    Vishay Ultrafast Soft Recovery Diode技术手册

    产品简介


    Vishay半导体公司推出的VS-60EPU06PbF、VS-60EPU06-N3、VS-60APU06PbF和VS-60APU06-N3属于超快速软恢复二极管(Ultrafast Soft Recovery Diode),具有60A的额定电流和600V的耐压值。这些二极管主要用于高频电源调节系统中,旨在减少损失并降低EMI/RFI干扰。它们适用于HF焊接、功率转换器和其他开关损耗不是总损耗显著部分的应用场合。

    技术参数


    - 额定电流(IF(AV)):60A
    - 耐压值(VR):600V
    - 正向电压降(VF):典型值为1.11V,最大值为1.30V(在175°C)
    - 反向漏电流(IR):最大值为50μA(在室温下)
    - 反向恢复时间(trr):典型值在25°C下为34ns,在125°C下为164ns
    - 热阻抗(RthJC):典型值为0.63K/W
    - 热阻抗(RthCS):最大值为0.2K/W
    - 重量:约5.5克

    产品特点和优势


    - 超快速恢复时间:低至34ns的反向恢复时间减少了开关频率限制。
    - 低正向电压降:最小正向电压降仅为1.11V,有助于提高整体效率。
    - 高温工作能力:可在高达175°C的温度下正常工作。
    - 设计与认证:符合JESD47标准的设计和认证保证了产品的可靠性。

    应用案例和使用建议


    这些二极管适用于多种高频应用,如HF焊接和功率转换器。建议在使用时注意散热管理,以避免过热导致的性能下降。根据图4的数据,最大允许结温与平均正向电流的关系可以看出,适当的冷却措施可以提高器件的工作稳定性。

    兼容性和支持


    这些二极管采用TO-247AC封装,与市场上多数现有的电源转换器和控制系统高度兼容。Vishay提供详尽的技术支持,用户可以通过指定的电子邮件地址获得专业的技术支持。

    常见问题与解决方案


    1. 反向恢复时间较长:确保电路中的反向恢复时间匹配二极管的最大值,可以通过调整驱动电路来优化。
    2. 正向电压降偏高:检查安装和连接是否正确,确保没有额外的电阻导致电压降增加。
    3. 温度过高:增加散热片或者采用主动冷却措施,如强制风冷或水冷。

    总结和推荐


    这些超快速软恢复二极管凭借其出色的性能和耐用性,在高频电源应用中表现出色。由于其独特的特性和设计,推荐用于需要高效能、低损耗的应用场合。总体而言,Vishay的这些产品是一款值得信赖的选择。

VS-60EPU06PBF参数

参数
Ir - 反向电流 50μA
Vr-反向电压 600V
反向恢复时间 81ns
正向浪涌电流 600A
配置 独立式
If - 正向电流 60A
15.87mm(Max)
5.31mm(Max)
20.7mm(Max)
通用封装 TO-247AC
安装方式 通孔安装
零件状态 停产
包装方式 管装

VS-60EPU06PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-60EPU06PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-60EPU06PBF VS-60EPU06PBF数据手册

VS-60EPU06PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
