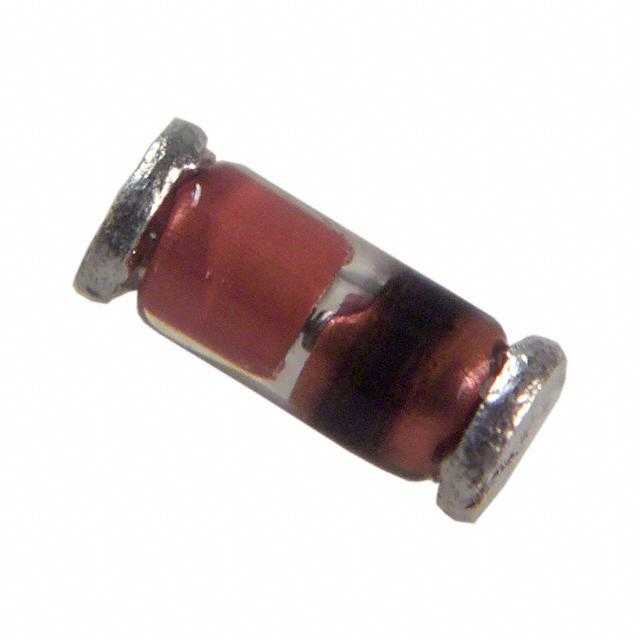

LL4448-GS18

产品分类: 整流二极管/整流桥
产品描述: 75V 2A 8ns 25nA 300mA 独立式 SOD 贴片安装 3.7mm*1.6mm*1.6mm
供应商型号: UA-LL4448-GS18
供应商: 海外现货
标准整包数: 10000
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 LL4448-GS18

LL4448-GS18概述

    Vishay Semiconductors LL4148 & LL4448 小信号快开关二极管技术手册

    1. 产品简介


    Vishay Semiconductors 提供的 LL4148 和 LL4448 是两款小信号快开关二极管,广泛应用于需要快速响应和高可靠性的电路设计中。这些二极管适用于广泛的电子产品,如通信设备、计算机外围设备、便携式医疗设备等。

    2. 技术参数


    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向恢复时间(\(t{rr}\)) | IF = IR = 10 mA, iR = 1 mA | - | 8 ns | -
    | 反向恢复时间(\(t{rr}\)) | IF = 10 mA, VR = 6 V, iR = 0.1 x IR, RL = 100 Ω | - | 4 ns | -
    | 正向电压(\(VF\)) | IF = 5 mA | 0.620 | 0.720 V |
    | 正向电压(\(VF\)) | IF = 50 mA | 0.860 | 1.000 V |
    | 正向电压(\(VF\)) | IF = 100 mA | 0.930 | 1.000 V |
    | 反向电流(\(IR\)) | VR = 20 V | - | 25 nA | -
    | 反向电流(\(IR\)) | VR = 20 V, Tj = 150 °C | - | 50 μA | -
    | 反向电流(\(IR\)) | VR = 75 V | - | 5 μA | -
    | 击穿电压(\(V{BR}\)) | IR = 100 μA, tp/T = 0.01, tp = 0.3 ms | - | 100 V | -
    | 电容(\(CD\)) | VR = 0 V, f = 1 MHz, VHF = 50 mV | - | 4 pF | -

    3. 产品特点和优势


    - 硅外延平面二极管: 提供稳定的电气特性和长期可靠性。
    - 与1N4148和1N4448电气数据相同: 保证了与现有设计的高度兼容性。
    - 极快的开关速度: 适合需要高速响应的应用场景。
    - 低正向压降: 提升效率并减少损耗。
    - 高反向击穿电压: 确保在高电压下的稳定性。

    4. 应用案例和使用建议


    - 应用案例: 这些二极管被广泛用于通信系统中的信号处理、电源管理模块、医疗设备中的信号隔离等场景。
    - 使用建议: 在使用过程中,确保工作温度在-65°C到+175°C之间,以避免过热损坏。对于高速开关应用,应特别注意确保反向恢复时间和正向恢复时间符合要求,以提高系统的整体性能。

    5. 兼容性和支持


    - 兼容性: LL4148 和 LL4448 的电气数据与常见的1N4148和1N4448相匹配,可轻松替换。同时,MiniMELF(SOD-80)封装也使得安装简便,适用于多种电路板设计。
    - 支持: Vishay 提供详尽的技术文档和在线支持,客户可以通过指定的邮件地址获取帮助。此外,文档中包含详尽的应用指南和技术细节,帮助用户更好地理解产品并进行合理设计。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备出现过热现象 | 确保散热良好,检查电路布局是否合理,必要时增加散热片。 |
    | 设备无法正常开关 | 检查输入电压是否在规定范围内,确认接线无误。 |
    | 设备性能下降 | 确认工作环境温度,检查是否超出规定范围。 |

    7. 总结和推荐


    综上所述,LL4148 和 LL4448 是极具竞争力的小信号快开关二极管。它们不仅具有优异的电气性能,还提供了极快的开关速度和较低的功耗。对于需要高速响应和高可靠性的应用场合,这些二极管是理想的选择。强烈推荐给对质量和性能有严格要求的工程师和设计师们。
    本文档中的所有产品和规格均可能随时变更,因此在实际应用中请务必验证最新版本的数据手册。Vishay 不对任何错误、不准确或遗漏的内容承担责任。

LL4448-GS18参数

参数
正向浪涌电流 2A
配置 独立式
If - 正向电流 300mA
Ir - 反向电流 25nA
Vr-反向电压 75V
反向恢复时间 8ns
长*宽*高 3.7mm*1.6mm*1.6mm
通用封装 SOD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LL4448-GS18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

LL4448-GS18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY LL4448-GS18 LL4448-GS18数据手册

LL4448-GS18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0108 ¥ 0.0901
30000+ $ 0.0105 ¥ 0.088
60000+ $ 0.0099 ¥ 0.0828
库存: 750000
起订量: 20000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 901
