VS-8EWX06FN-M3

产品分类: 整流二极管/整流桥
产品描述: 威世 单路开关二极管, Iout=8A, 贴片安装, Vrev=600V, TO-252AA封装
供应商型号: VS-8EWX06FN-M3-ND
供应商: Digi-Key
标准整包数: 1

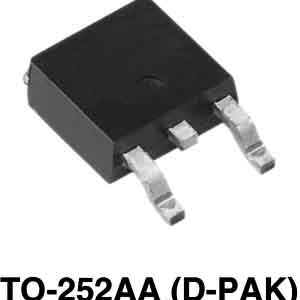

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-8EWX06FN-M3

VS-8EWX06FN-M3概述

    Vishay VS-8EWX06FN-M3 Hyperfast Rectifier

    1. 产品简介


    Vishay VS-8EWX06FN-M3 是一款采用D-PAK封装的超高速恢复整流器,属于Freewheeling二极管系列。它特别设计用于功率因数校正(PFC)连续导通模式(CCM)操作中的Boost阶段,广泛应用于AC/DC转换器部分的SMPS逆变器中。其主要功能在于降低开关损耗和减少电路中的过热现象,因此非常适合用于需要高性能和可靠性的场合。

    2. 技术参数


    以下是VS-8EWX06FN-M3的关键技术规格:
    - 额定电流 (IF(AV)): 8 A
    - 最大反向电压 (VR): 600 V
    - 正向压降 (VF): 1.4 V @ 8 A, 150 °C
    - 超快速恢复时间 (trr): 15 ns (典型值)
    - 最大工作结温 (TJ max.): 175 °C
    - 峰值重复反向电压 (VRRM): 600 V
    - 非重复峰值浪涌电流 (IFSM): 90 A @ 25 °C
    - 热阻抗 (RthJC): 1.8 - 2.2 °C/W

    3. 产品特点和优势


    VS-8EWX06FN-M3具有以下显著的特点和优势:
    - 极快的恢复时间: 极低的存储电荷和恢复电流使得其具有非常短的恢复时间(15 ns),适用于高频率开关的应用。
    - 优化的正向压降: 具有较低的正向压降,减少了功率损耗。
    - 超高的耐热性: 最大结温达到175 °C,适合在高温环境中使用。
    - 符合M1标准: 满足MSL级别1的要求,可承受高达260 °C的峰值焊接温度。

    4. 应用案例和使用建议


    VS-8EWX06FN-M3适用于多种应用场合,特别是用于电源管理中的PFC Boost阶段。在设计和使用过程中,需要注意以下几点:
    - 应用案例: 在高效率的AC/DC转换器中作为辅助二极管使用,以减少电磁干扰(EMI)。
    - 使用建议: 确保PCB布局合理,以最大限度地降低寄生电感和提高散热效率。在高温环境下工作时,考虑使用散热片或散热器来增强散热效果。

    5. 兼容性和支持


    VS-8EWX06FN-M3采用D-PAK封装,适用于大多数D-PAK插座。Vishay公司提供了丰富的技术支持和资源,如文档、SPICE模型和应用指南,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及相应的解决方案:
    - 问题: 开关损耗过高
    - 解决方案: 确保电路设计合理,避免寄生电感和寄生电阻对正向压降和恢复时间的影响。同时,检查驱动电路是否能够提供足够的瞬态电流。

    - 问题: 散热不良导致过热
    - 解决方案: 使用散热片或散热器来增加散热面积,确保良好的空气流动和散热路径。

    7. 总结和推荐


    总结: Vishay VS-8EWX06FN-M3 超高速恢复整流器是一款高性能、高可靠性的产品,特别适用于高频率和高温环境下的电源管理。其优异的超快速恢复特性和低正向压降使其成为众多应用的理想选择。
    推荐: 综合考虑其卓越的性能和广泛的适用范围,强烈推荐在需要高效率和高可靠性的应用中使用VS-8EWX06FN-M3。

VS-8EWX06FN-M3参数

参数
正向浪涌电流 90A
配置 独立式
If - 正向电流 8A
Ir - 反向电流 50μA
Vr-反向电压 600V
反向恢复时间 17ns
长*宽*高 6.73mm*6.22mm*2.39mm
通用封装 TO-252
安装方式 贴片安装
零件状态 在售
包装方式 管装

VS-8EWX06FN-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-8EWX06FN-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-8EWX06FN-M3 VS-8EWX06FN-M3数据手册

VS-8EWX06FN-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2852 ¥ 10.8599
75+ $ 0.585 ¥ 4.896
525+ $ 0.4859 ¥ 4.0661
1050+ $ 0.441 ¥ 3.6902
2025+ $ 0.4378 ¥ 3.6635
5025+ $ 0.4119 ¥ 3.4469
10050+ $ 0.3925 ¥ 3.2845
库存: 2851
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.85
