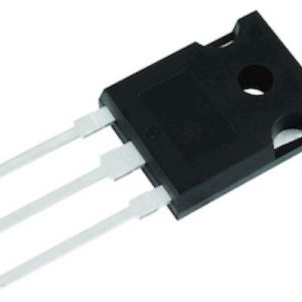

VS-60APH03L-N3

产品分类: 整流二极管/整流桥
产品描述: Vishay 快速恢复外延二极管 肖特基整流二极管, 60A, 300V, 通孔安装, TO-247AD 3L封装, 3针
供应商型号: X-VS-60APH03L-N3
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-60APH03L-N3

VS-60APH03L-N3概述


    产品简介


    VS-60APH03L-N3 是 Vishay Semiconductors 生产的一款高性能超快恢复整流器。这种器件广泛应用于各种电源管理电路,如平面显示器(PDP)、开关模式电源(SMPS)、不间断电源(UPS)、直流-直流转换器以及低压逆变器中的自由轮二极管。其主要特点是具有极短的恢复时间和低正向电压降,使其成为高效率功率管理解决方案的理想选择。

    技术参数


    - 最大正向电流(IF(AV)): 60 A
    - 额定反向电压(VR): 300 V
    - 正向压降(VF):
    - IF = 30 A 时: 1.0 V 至 1.25 V
    - IF = 60 A 时: 不适用至 1.45 V
    - IF = 30 A, TJ = 125 °C 时: 0.85 V 至 1.10 V
    - IF = 60 A, TJ = 125 °C 时: 不适用至 1.30 V
    - 反向漏电流(IR): 额定电压下,最高 10 μA;125 °C 下,最高 100 μA
    - 恢复时间(trr):
    - IF = 1.0 A, dIF/dt = 100 A/μs, VR = 30 V 时: 28 ns
    - IF = 1.0 A, dIF/dt = 50 A/μs, VR = 30 V 时: 34 ns
    - IF = 60 A, dIF/dt = 200 A/μs, VR = 200 V 时: 42 ns
    - TJ = 125 °C 时: 64 ns
    - 热阻(RthJC): 0.56 °C/W 至 0.80 °C/W
    - 最大存储温度范围(TJ, TStg): -55 °C 至 +175 °C
    - 封装类型: TO-247AD 3L
    - 基座配置: 单个

    产品特点和优势


    VS-60APH03L-N3 系列产品拥有以下独特优势:
    - 超快恢复时间:有助于减少开关损耗,提高效率。
    - 低正向电压降:减少了功耗,提高了整体性能。
    - 低漏电流:保证了更高的可靠性。
    - 软恢复特性:减少了对电路其他部分的影响。
    - 高温耐受性:可在高达 175 °C 的温度下正常工作。
    - 优化设计:采用铂掺杂寿命控制,确保最佳的整体性能、坚固性和可靠性。

    应用案例和使用建议


    应用案例
    - PDP 应用:作为平板显示器中的关键组件,帮助管理电源并减少功耗。
    - 电源管理:用于开关电源(SMPS)和不间断电源(UPS),优化输出整流过程。
    - 逆变器中的自由轮二极管:适用于低压逆变器中,以减少过热和功耗。
    使用建议
    - 在使用过程中,注意散热设计,尤其是在大电流条件下,以避免过热。
    - 定期检测和维护,确保长期稳定运行。
    - 结合其他高性能组件,进一步提升系统的整体性能。

    兼容性和支持


    VS-60APH03L-N3 与多种电源管理电路和其他 Vishay 产品兼容,确保系统集成的灵活性。对于技术支持和维修服务,Vishay 提供全球化的客户支持网络,可以联系 DiodesAmericas@vishay.com、DiodesAsia@vishay.com 或 DiodesEurope@vishay.com 获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电流过高导致发热 | 改善散热设计,如使用散热片或风扇。 |
    | 反向漏电流过大 | 检查电路是否存在短路,更换损坏的组件。 |
    | 恢复时间长影响性能 | 优化电路布局,减少外部电感和电容,提高整体效率。 |

    总结和推荐


    综上所述,VS-60APH03L-N3 是一款高性能的超快恢复整流器,具有优异的电气特性和可靠的设计。它在多种应用场景中表现出色,特别是在高效率功率管理和低损耗需求的应用中。因此,我们强烈推荐这款产品给需要高性能整流器的客户。

VS-60APH03L-N3参数

参数
If - 正向电流 60A
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 42ns
正向浪涌电流 -
配置 -
通用封装 TO-247AD
安装方式 通孔安装
零件状态 在售
包装方式 管装
