首页  >  产品百科  >  VS-70HF100

VS-70HF100

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 70A, 1000V, 螺纹, DO-5封装, 2针
供应商型号: 1652337
供应商: 海外现货
标准整包数: 100

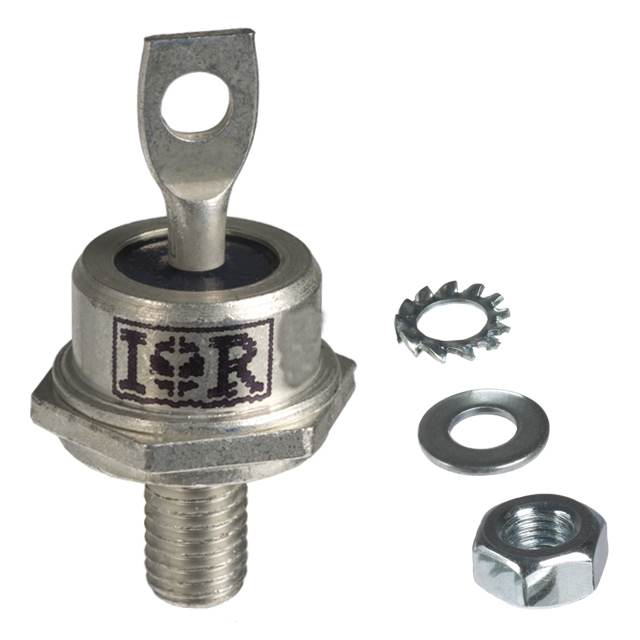

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-70HF100

VS-70HF100概述

    VS-70HF(R) Series 标准恢复二极管:高性能技术手册

    1. 产品简介


    VS-70HF(R)系列是由Vishay半导体生产的高可靠性标准恢复二极管。这类二极管采用螺柱式设计,提供多种电压等级(100V至1600V),适用于广泛的工业应用。该系列产品不仅具有高瞬态电流处理能力,还具备优异的热管理和电气特性,能够满足多种电子系统的需求。

    2. 技术参数


    - 主要功能: 高瞬态电流处理能力,广泛适用的应用范围。
    - 产品类型: 标准恢复二极管(螺柱版本)。
    - 额定电流: 最大平均正向电流为70A。
    - 封装形式: DO-5 (DO-203AB)。
    - 主要电气参数:
    - 最大正向电流 (IF(AV)): 70A
    - 最大峰值非重复冲击电流 (IFSM): 1200A (50Hz) / 1250A (60Hz)
    - 最大平均正向电流 (IF(AV)): 180°导通,半正弦波条件
    - 最大热阻 (RthJC): 0.45 K/W (DC操作)
    - 电压等级: 100V至1600V

    3. 产品特点和优势


    - 高瞬态电流处理能力: 可以承受高达1250A的瞬态电流。
    - 广泛的应用范围: 适用于转换器、电源、机床控制、电池充电等多种场合。
    - 优良的散热性能: 最大热阻低,可实现高效散热。
    - 稳定的电气特性: 额定电压范围广,适用于不同的应用场景。
    - 可靠的设计: 材料分类符合行业标准,确保长期可靠运行。

    4. 应用案例和使用建议


    - 典型应用: 本产品主要用于转换器、电源、机床控制及电池充电等场合。
    - 使用建议:
    - 在高频应用场景下,需要注意保持良好的散热措施,以避免温度过高导致性能下降。
    - 对于长时间高负载的工作环境,建议定期检查二极管的温度状况,确保其工作在安全范围内。

    5. 兼容性和支持


    - 兼容性: VS-70HF(R)系列适用于多种电气设备,与同类产品具有良好的兼容性。
    - 支持和维护: Vishay半导体提供全面的技术支持和维护服务,通过DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com联系相关部门获取帮助。

    6. 常见问题与解决方案


    - Q: 在高温环境下,如何保证二极管的正常工作?
    - A: 确保良好的散热设计,建议使用热沉来提高散热效果,同时监控二极管的温度,确保不超过最大允许值。

    - Q: 如何避免瞬态电流损坏二极管?
    - A: 使用保护电路,如快速熔断器,以限制过大的瞬态电流。在设计电路时,考虑并联多个二极管以分散电流。

    7. 总结和推荐


    VS-70HF(R)系列标准恢复二极管以其高瞬态电流处理能力和广泛应用范围,在多种工业场合中表现出色。其优良的电气特性和可靠的散热设计使其成为复杂电子系统的理想选择。我们强烈推荐该产品用于需要高可靠性和高性能的工业应用中。

VS-70HF100参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 1.25KA
配置 独立式
If - 正向电流 70A
Ir - 反向电流 9mA
长*宽*高 25.4mm*17.4mm*17.4mm
通用封装 DO-203AB,DO-5
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-70HF100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-70HF100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-70HF100 VS-70HF100数据手册

VS-70HF100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 53.1939
500+ ¥ 47.8744
库存: 164
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 5319.39
