GSIB2580-E3/45

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 25A峰值平均正向电流, 800V峰值反向重复电压, 4引脚, GSIB-5S封装, 通孔安装
供应商型号: GSIB2580-E3/45
供应商: 国内现货
标准整包数: 1

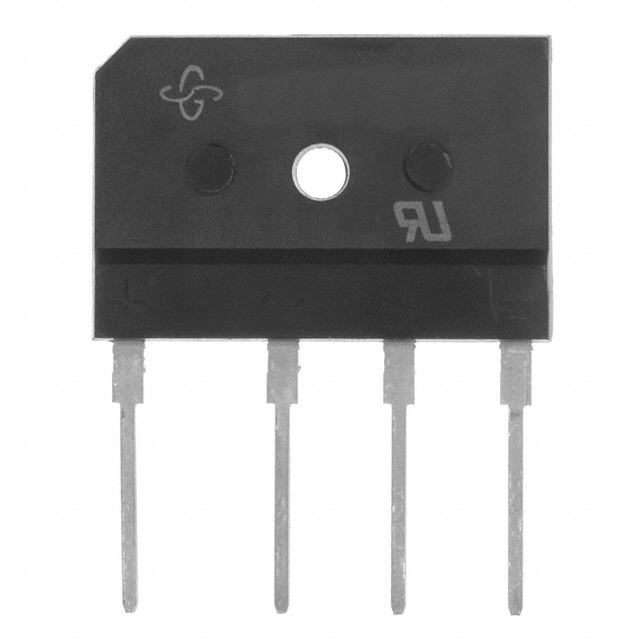

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GSIB2580-E3/45

GSIB2580-E3/45概述

    Vishay GSIB系列单相单列桥式整流器技术手册

    产品简介


    Vishay General Semiconductor推出的GSIB2520、GSIB2540、GSIB2560和GSIB2580是单相单列桥式整流器,适用于广泛的应用场景,包括开关电源、家用电器、办公设备和工业自动化系统中的全波整流。这些整流器采用玻璃钝化芯片结,具备高浪涌电流能力,且最大耐压达800V,能够满足各种高压应用需求。

    技术参数


    以下为这些型号的主要技术规格:
    | 参数 | GSIB2520 | GSIB2540 | GSIB2560 | GSIB2580 |

    | 最大重复峰值反向电压 (VRRM) | 200 V | 400 V | 600 V | 800 V |
    | 最大平均正向输出电流 (IF(AV)) | 25 A | 25 A | 25 A | 25 A |
    | 最大瞬时正向电压降 (VF) | 1.00 V | 1.00 V | 1.00 V | 1.00 V |
    | 最大直流反向电流 (IR) | 10 μA | 10 μA | 10 μA | 350 μA |
    | 峰值正向浪涌电流 (IFSM) | 350 A | 350 A | 350 A | 350 A |
    这些整流器的工作温度范围为-55°C至+150°C,符合RoHS标准,并通过了UL认证。此外,它们具有较高的瞬态热阻抗和低导通电阻,以确保良好的散热性能和高效率。

    产品特点和优势


    - 高可靠性:玻璃钝化芯片结提高了可靠性,适合严苛的工业环境。
    - 高浪涌电流能力:能够承受高达350A的浪涌电流,适用于瞬时负载较大的应用。
    - 薄型单列封装:便于安装和节省空间,适用于紧凑的设计。
    - 良好的热性能:通过优化的散热设计,保证在高温环境下仍能稳定工作。
    - UL认证:确保产品质量和安全性,符合国际标准。

    应用案例和使用建议


    这些整流器广泛应用于AC/DC桥式全波整流,特别是在家用电器和工业自动化领域。例如,在一台高功率电机驱动设备中,GSIB系列整流器可以有效地将交流电转换为所需的直流电。
    使用建议:
    - 在安装时应确保良好散热,建议使用铝板散热片并涂覆硅脂以增强散热效果。
    - 考虑到峰值浪涌电流的影响,应选择合适尺寸的保险丝或电路保护装置以保护整流器免受损害。

    兼容性和支持


    这些整流器与其他同类产品兼容,可直接替换现有设备中的同类元件。Vishay提供详尽的技术支持和售后维护服务,确保客户能够顺利使用和维护这些产品。

    常见问题与解决方案


    1. 问题:在高电流情况下整流器发热严重
    - 解决方案:检查散热措施是否到位,如未安装散热片或硅脂,建议加装并重新测试。
    2. 问题:设备工作过程中整流器突然失效
    - 解决方案:可能由于浪涌电流过大导致,建议使用合适规格的保险丝或瞬态抑制二极管(TVS)进行保护。
    3. 问题:测量到的VF值偏高
    - 解决方案:检查连接和安装是否正确,确认无短路或断路现象,必要时更换整流器。

    总结和推荐


    Vishay GSIB系列单相单列桥式整流器凭借其高性能、高可靠性和广泛的适用范围,在众多应用中表现出色。其卓越的热性能和高浪涌电流能力使其成为电源管理和电力转换领域的理想选择。强烈推荐在需要高性能整流器的应用中使用。
    此文档由Vishay General Semiconductor提供,如有任何疑问或技术支持需求,请联系相应区域的技术支持团队。

GSIB2580-E3/45参数

参数
正向浪涌电流 350A
配置
If - 正向电流 3.5A
Ir - 反向电流 10μA
Vr-反向电压 800V
反向恢复时间 -
长*宽*高 30mm*4.6mm*20mm
通用封装 GSIB-5S
安装方式 通孔安装
零件状态 在售
包装方式 管装

GSIB2580-E3/45厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GSIB2580-E3/45数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GSIB2580-E3/45 GSIB2580-E3/45数据手册

GSIB2580-E3/45封装设计

查看详情并下载
Symbol
Footprint
3D Model
