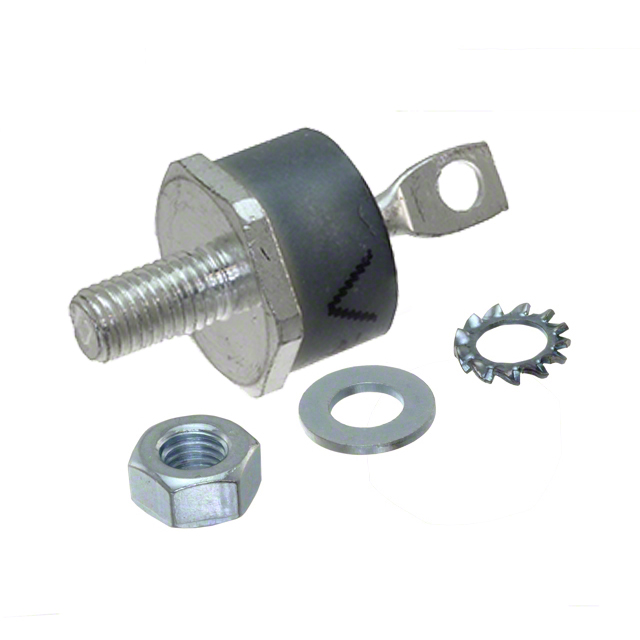

VS-80PFR80W

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 80A, 800V, 螺纹, DO-2013AB封装, 2针
供应商型号: VS-80PFR80W
供应商: 国内现货
标准整包数: 1

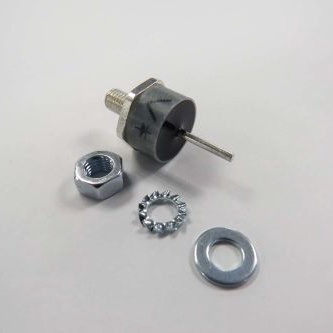

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-80PFR80W

VS-80PFR80W概述

    VS-80PF(R)...(W) 系列标准恢复二极管

    产品简介


    VS-80PF(R)...(W) 系列是由 Vishay 半导体生产的标准恢复二极管,适用于广泛的应用场景。该系列产品采用 DO-5 (DO-203AB) 封装,额定电流为 80A,能够在高达 1200V 的峰值重复反向电压下稳定工作。这些二极管广泛应用于电池充电器、转换器、电源、机床控制和焊接等领域。

    技术参数


    | 参数 | 测试条件 | 值 | 单位 |
    | : | : | : | : |
    | 最大平均正向电流 (IF(AV)) | 180° 导通,半正弦波 | 80 | A |
    | 最大有效值正向电流 (IF(RMS)) 126 | A |
    | 最大单周期非重复峰值正向浪涌电流 (IFSM) 1500 @ 50Hz / 1570 @ 60Hz | A |
    | 最大熔断 I²t 11250 A²s
    | 反向重复峰值电压 (VRRM) 400 - 1200 | V |
    | 工作温度范围 -55 至 +180 | °C |

    产品特点和优势


    VS-80PF(R)...(W) 系列具备以下显著特点和优势:
    - 高浪涌电流能力:能够在短时间内承受大电流冲击,提高系统的可靠性。
    - 宽广的工作温度范围:可以在极端环境下稳定运行,适用于各种严苛的应用场景。
    - 低热阻:出色的散热设计减少了热量积聚,延长了产品寿命。
    - 多种封装选项:提供带有套筒和无套筒的版本,以及带引线的版本,满足不同安装需求。

    应用案例和使用建议


    VS-80PF(R)...(W) 系列广泛应用于电池充电器、转换器、电源和焊接等领域。例如,在电池充电器中,这些二极管可以确保充电过程的安全和高效。在焊接设备中,它们能够处理瞬间的大电流脉冲而不损坏。
    建议在选择使用这些二极管时考虑以下几点:
    - 选择合适的封装:根据具体应用场景选择合适的封装形式(如带套筒或不带套筒)。
    - 合理的散热设计:为了延长使用寿命和保证性能,确保良好的散热设计是必要的。
    - 遵守操作规范:严格按照手册中的建议进行安装和使用,避免不当操作导致的损坏。

    兼容性和支持


    VS-80PF(R)...(W) 系列与多种设备和其他电子元件具有良好的兼容性,特别是在相同的系统中使用其他 Vishay 产品时表现尤为突出。此外,Vishay 提供了全面的技术支持和售后服务,以确保客户能够顺利使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | : | : |
    | 如何正确安装 VS-80PF(R)...(W)? | 首先参照手册中的安装指南,确保连接可靠且固定扭矩适中。 |
    | 如何判断二极管是否损坏? | 使用万用表测量正向和反向电阻,如果反向电阻接近零,则可能存在短路故障。 |
    | 在高湿度环境中使用时需要注意什么? | 应该采取适当的防潮措施,例如使用防潮剂或密封包装来保护二极管。 |

    总结和推荐


    总体而言,VS-80PF(R)...(W) 系列标准恢复二极管凭借其优异的电气特性和可靠的设计,非常适合在各种严苛的应用场景中使用。特别是对于需要高浪涌电流能力和宽工作温度范围的场合,这一系列二极管无疑是最佳选择。因此,强烈推荐使用这些产品。

VS-80PFR80W参数

参数
反向恢复时间 -
正向浪涌电流 1.5KA
配置 独立式
If - 正向电流 80A
Ir - 反向电流 9mA
Vr-反向电压 800V
长*宽*高 25.4mm*17.4mm*17.4mm
通用封装 DO-203AB,DO-5
安装方式 螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-80PFR80W厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-80PFR80W数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-80PFR80W VS-80PFR80W数据手册

VS-80PFR80W封装设计

查看详情并下载
Symbol
Footprint
3D Model
