首页  >  产品百科  >  VS-VSKCS209/150

VS-VSKCS209/150

产品分类: 整流二极管/整流桥
产品描述: Vishay 二极管, 200A, 150V, 面板, TO-240AA封装, 3针
供应商型号: 844-VSKCS209/150
供应商: Mouser
标准整包数: 1

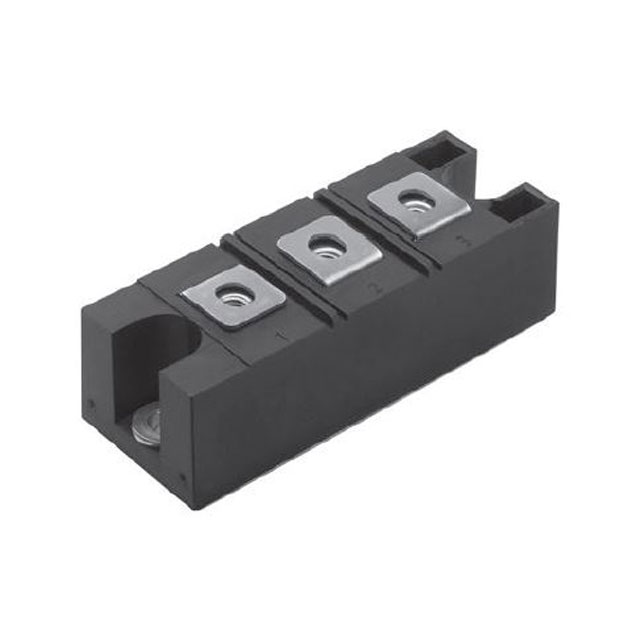

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-VSKCS209/150

VS-VSKCS209/150概述

    Vishay Semiconductors AAP Gen 7 (TO-240AA) Power Module Schottky Rectifier

    1. 产品简介


    Vishay Semiconductors 的 AAP Gen 7 (TO-240AA) 功率模块 Schottky 整流器(型号:VS-VSKCS209/150)是一款高性能的整流器,适用于多种工业级高电流应用。该模块结合了先进的封装技术和出色的热性能,特别适合在高电流开关电源、电镀电源、不间断电源系统、转换器、续流二极管及焊接和反向电池保护等多种应用中使用。

    2. 技术参数


    以下是该产品的关键技术参数:
    - 额定平均正向电流(每模块):200 A
    - 最大反向电压(VRRM):150 V
    - 峰值非重复冲击电流(IFSM,5 μs 正弦波):11 300 A
    - 最大正向电压降(VF,100 Apk,TJ = 125 °C):0.85 V
    - 工作温度范围(TJ):-55 °C 至 +175 °C
    - 最大结到外壳热阻(RthJC):0.52 °C/W
    - 典型外壳到散热片热阻(RthCS):0.1 °C/W

    3. 产品特点和优势


    - 优异的热性能:通过使用暴露的直接键合铜基板获得,提高了散热效率。
    - 高浪涌能力:可承受高达11,300 A的峰值非重复冲击电流。
    - 易于安装:可直接安装在散热片上,且提供了详细的安装指南。

    4. 应用案例和使用建议


    - 高电流开关电源:如逆变器、UPS系统等。确保负载平衡并提供良好的散热措施。
    - 焊接:使用合适的焊接设备,并注意散热以避免过热。
    - 反向电池保护:在多电池串联系统中,使用本产品可以有效防止反向电流损害电池组。
    使用建议:
    - 在高电流环境下使用时,确保散热器的有效面积足够大,以保证良好的散热效果。
    - 安装时应按说明书操作,特别是在安装扭矩方面,推荐使用安装化合物,并定期检查扭矩。

    5. 兼容性和支持


    该产品为标准的JEDEC TO-240AA封装,与同类产品兼容良好。Vishay公司提供详尽的技术支持文档,并在客户需要时提供技术支持邮箱,方便用户咨询和获取帮助。

    6. 常见问题与解决方案


    - 问题一:安装过程中扭矩控制不当导致损坏。
    - 解决方案:严格按照说明书要求进行安装,安装后立即重新检查扭矩,并推荐使用安装化合物。
    - 问题二:长时间工作后散热不良。
    - 解决方案:确保散热器与模块之间接触良好,定期清理散热器上的灰尘和杂质。

    7. 总结和推荐


    总的来说,Vishay Semiconductors 的 AAP Gen 7 (TO-240AA) 功率模块 Schottky 整流器凭借其出色的热性能、高浪涌能力和易安装特性,在各种高电流应用场景中表现出色。建议在需要处理高电流和高温环境的应用中优先选择此产品,同时严格按照安装说明进行操作以充分发挥其性能。

VS-VSKCS209/150参数

参数
Ir - 反向电流 6mA
Vr-反向电压 150V
反向恢复时间 -
正向浪涌电流 11.3KA
配置 seriesconnection-2diodes
If - 正向电流 100A
通用封装 TO-240-AA
安装方式 底座安装
零件状态 在售
包装方式 散装

VS-VSKCS209/150厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-VSKCS209/150数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-VSKCS209/150 VS-VSKCS209/150数据手册

VS-VSKCS209/150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 47.685 ¥ 402.9383
10+ $ 42.12 ¥ 355.914
100+ $ 31.395 ¥ 265.2878
库存: 49
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 402.93
