首页  >  产品百科  >  VS-T110HF60

VS-T110HF60

产品分类: 整流二极管/整流桥
产品描述: 600V 2.1KA 20mA 110A 独立式 底座安装 41mm*27mm*25mm
供应商型号: VS-T110HF60
供应商: Avnet
标准整包数: 1

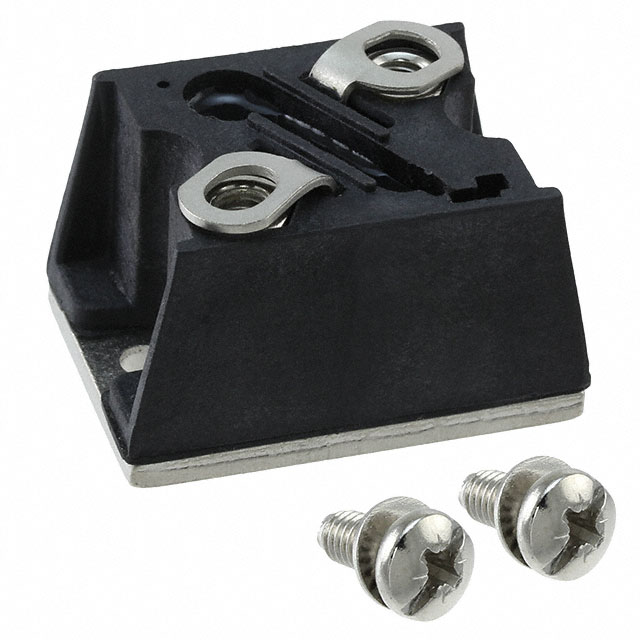

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-T110HF60

VS-T110HF60概述

    Vishay Semiconductors VS-T40HF... VS-T70HF... VS-T85HF... VS-T110HF... Series Power Rectifiers

    1. 产品简介


    Vishay Semiconductors的VS-T40HF... VS-T70HF... VS-T85HF... VS-T110HF...系列是高功率整流二极管模块,广泛应用于各类电力转换和控制设备中。这些模块结合了高电压耐受能力(最高可达1200V)和大电流处理能力(最大可达110A),使其适用于电源供应器、电池充电器、焊接设备及电动机控制等多种工业应用。

    2. 技术参数


    | 参数 | T40HF | T70HF | T85HF | T110HF |

    | 额定平均正向电流 (IF(AV)) | 40A | 70A | 85A | 110A |
    | 最大峰值正向非重复浪涌电流 (IFSM) (10ms) | 570A | 1200A | 1700A | 2000A |
    | 最大重复性峰值反向电压 (VRRM) | 100V 至 1200V | 100V 至 1200V | 100V 至 1200V | 100V 至 1200V |
    | 最大非重复性峰值反向电压 (VRSM) | 100V 至 1300V | 200V 至 1300V | 400V 至 1300V | 600V 至 1300V |
    | 最大瞬态热阻抗 (ZthJC) | 1.36K/W | 0.69K/W | 0.62K/W | 0.47K/W |

    3. 产品特点和优势


    - 电气隔离基板:确保了电气安全和紧凑组装的可能性。
    - 高电流承载能力:最高可达110A的额定平均正向电流,保证在高电流需求环境中稳定运行。
    - 高耐压性能:100V至1200V的反向击穿电压,适合高压应用场合。
    - UL认证:通过了UL E78996认证,确保产品符合国际安全标准。
    - 简化机械设计:便于快速装配,提高生产效率。

    4. 应用案例和使用建议


    这些模块广泛应用于电源供应器、电池充电器、焊接设备和电动机控制等领域。例如,在电源供应器中,它们能够高效地转换交流电为直流电;在焊接设备中,能提供强大的瞬态电流处理能力。
    使用建议:
    - 确保安装时使用适当的导热膏,并定期检查紧固件的扭矩,以维持良好的散热效果。
    - 根据具体应用场景选择合适的型号,确保满足特定的电流和电压要求。

    5. 兼容性和支持


    这些模块可以方便地与其他标准热沉配合使用,实现高效的热管理。Vishay提供了详尽的技术支持文档和联系方式,确保用户在使用过程中得到及时帮助。

    6. 常见问题与解决方案


    1. 问题:模块安装后出现过热现象。
    解决方案:检查是否正确使用了导热膏,并重新调整紧固件扭矩。
    2. 问题:模块在高电流环境下工作不稳定。
    解决方案:确认所选型号的电流承受能力是否足够,并检查是否存在外部干扰因素。

    7. 总结和推荐


    Vishay Semiconductors的VS-T40HF... VS-T70HF... VS-T85HF... VS-T110HF...系列整流模块在高电流、高压应用场合表现出色。它们具有优异的电气隔离性能、高强度的电流处理能力和良好的可靠性,非常适合用于工业级电力转换和控制设备。强烈推荐在需要高性能整流器的应用中使用这些产品。
    此篇文章概述了Vishay Semiconductors的VS-T系列高功率整流二极管模块的产品特点、技术规格、应用场景及其优劣,旨在帮助读者更好地理解和应用这些先进的电子元件。

VS-T110HF60参数

参数
反向恢复时间 -
正向浪涌电流 2.1KA
配置 独立式
If - 正向电流 110A
Ir - 反向电流 20mA
Vr-反向电压 600V
长*宽*高 41mm*27mm*25mm
安装方式 底座安装
零件状态 在售
包装方式 散装

VS-T110HF60厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-T110HF60数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-T110HF60 VS-T110HF60数据手册

VS-T110HF60封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.992 ¥ 199.3408
10+ $ 22.7963 ¥ 197.6443
30+ $ 22.405 ¥ 194.2513
50+ $ 22.0136 ¥ 190.8583
100+ $ 21.6223 ¥ 187.4652
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 199.34
