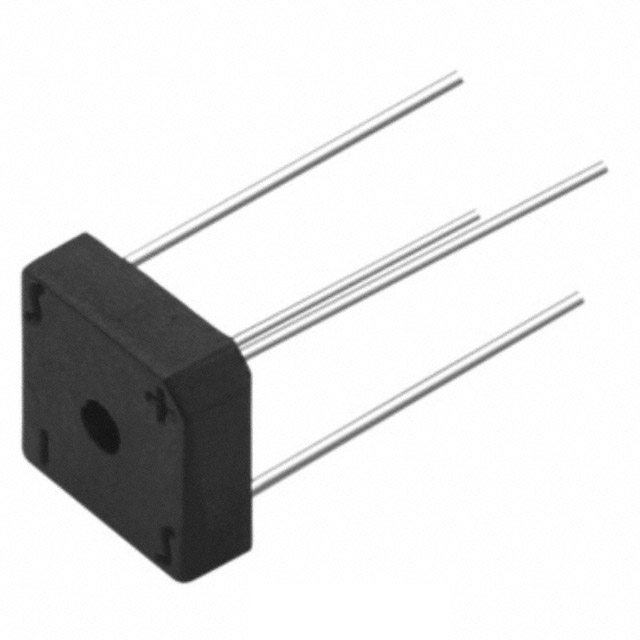

VS-KBPC602PBF

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 6A峰值平均正向电流, 200V峰值反向重复电压, 4引脚, D 72封装, 通孔安装
供应商型号: 9099123
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-KBPC602PBF

VS-KBPC602PBF概述

    Vishay VS-KBPC1 和 VS-KBPC6 系列单相整流桥技术手册

    1. 产品简介


    Vishay Semiconductors 提供的 VS-KBPC1 和 VS-KBPC6 系列单相整流桥是一种用于工业和消费类设备的四硅结连接的全桥装置。这些装置适合印刷电路板安装或机箱安装,具有紧凑结构、高浪涌电流能力和优良的热性能。

    2. 技术参数


    | 参数名称 | 描述 | 值 | 单位 |
    ||
    | 最大直流输出电流(IO) | 整流桥的最大输出电流 | 3.0 A 至 6.0 A | A |
    | 反向重复峰值电压(VRRM) | 最大反复反向峰值电压 | 50 V 至 1000 V | V |
    | 非反复峰值反向电压(VRSM) | 最大非反复反向峰值电压 | 50 V 至 1000 V | V |
    | 推荐最大有效电压(VRMS) | 最大推荐交流供电电压 | 20 V 至 500 V | V |
    | 工作温度范围(TJ, TStg) | 节点和存储温度范围 | -40°C 至 +150°C | °C |
    | 热阻(RthJC) | 节点到外壳的热阻 | - | K/W |
    | 平均输出电流 | 最大允许壳温下的平均输出电流 | 0 A 至 6.0 A | A |
    | 反向漏电流(IRM) | 反向漏电流 | 10 μA 至 1.0 mA | μA |

    3. 产品特点和优势


    VS-KBPC 系列单相整流桥的主要特点是其适用于多种环境和负载条件。该系列产品具有紧凑的构造、高浪涌电流能力,特别适合需要高可靠性的工业和消费类应用。其材料分类也符合严格的合规标准。

    4. 应用案例和使用建议


    VS-KBPC1 和 VS-KBPC6 系列广泛应用于工业和消费类设备中。例如,在电源供应系统中作为整流组件,或在汽车电子系统中用于整流和保护电路。使用时应注意负载条件和环境温度对性能的影响。建议进行充分的热设计以保证稳定运行。

    5. 兼容性和支持


    Vishay Semiconductors 为客户提供全面的技术支持和维护服务。产品与其他电子元器件的兼容性良好,可以方便地集成到现有的设计中。如有技术问题,可联系区域技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 反向漏电流过高 | 检查温度是否超出正常范围;检查是否超负荷运行 |
    | 输出电流不稳定 | 检查负载条件;检查电路是否有接触不良或焊接不良现象 |
    | 热稳定性差 | 加强散热设计;考虑使用更高级别的外壳 |

    7. 总结和推荐


    综上所述,Vishay 的 VS-KBPC1 和 VS-KBPC6 系列单相整流桥以其高性能、可靠性和广泛应用范围在市场上表现出色。对于需要高可靠性和紧凑设计的应用场合,推荐选用该系列产品。用户应根据具体应用场景选择合适的型号,并注意相关参数的验证,确保产品的最佳性能。

VS-KBPC602PBF参数

参数
Ir - 反向电流 10μA
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 137A
配置
If - 正向电流 6A
长*宽*高 15.75mm*15.75mm*5.33mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

VS-KBPC602PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-KBPC602PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-KBPC602PBF VS-KBPC602PBF数据手册

VS-KBPC602PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
