首页  >  产品百科  >  VS-4CSH02-M3/86A

VS-4CSH02-M3/86A

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 4A, 200V, 表面贴装, TO-277A封装, 3针
供应商型号: UA-VS-4CSH02-M3/86A
供应商: 海外现货
标准整包数: 1500

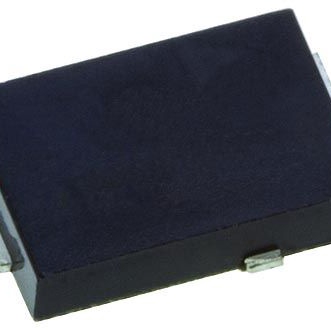

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-4CSH02-M3/86A

VS-4CSH02-M3/86A概述


    产品简介


    VS-4CSH02-M3 是 Vishay Semiconductors 生产的一款超快恢复二极管(Hyperfast Rectifier),专为高频整流和续流二极管应用设计。这款二极管采用平面结构和铂掺杂寿命控制,确保最佳的整体性能、坚固性和可靠性。它特别适用于输出滤波、缓冲电路、照明及高频整流应用中。

    技术参数


    - 型号:VS-4CSH02-M3
    - 峰值重复反向电压 (VRRM):200 V
    - 最大平均正向电流 (IF(AV)):2 x 2 A
    - 反向恢复时间 (trr):24 ns(典型值)
    - 最大正向电压降 (VF):0.75 V(IF = 2 A,TJ = 125 °C)
    - 最大反向漏电流 (IR):1 μA(TJ = 125 °C,VR = 额定值)
    - 最大结温 (TJ):175 °C
    - 封装:SMPC (TO-277A)
    - 电路配置:共阴极

    产品特点和优势


    - 超快恢复时间:显著降低开关损耗,提高整体效率。
    - 低正向电压降:减少功耗,提高能源效率。
    - 高可靠性和坚固性:通过铂掺杂寿命控制,提供优异的性能。
    - 符合标准:符合MSL级别1和JESD 201 Class 2锡须测试标准。
    - 适用温度范围广:可承受-65°C到+175°C的极端温度范围。

    应用案例和使用建议


    应用案例
    VS-4CSH02-M3 常用于需要高频切换的应用,如LED驱动电源、电源转换器、太阳能逆变器等。其超快恢复时间和低正向电压降使其在这些应用中表现出色。
    使用建议
    1. 散热管理:由于其高功率密度,需确保良好的散热措施,以防止过热损坏。
    2. 选型考虑:根据具体应用场景选择合适的封装和额定参数。
    3. 匹配电路:确保与周围组件(如电容、电感)的匹配,以充分发挥其性能。

    兼容性和支持


    - 兼容性:该二极管具有广泛的工作温度范围和高可靠性,适合多种应用场景。
    - 支持:Vishay Semiconductors 提供技术支持和售后保障,包括产品文档、软件工具和技术咨询服务。

    常见问题与解决方案


    1. 问:如何选择合适的散热片?
    - 答:根据器件的功率损耗和预期工作环境,选择散热性能良好的散热片。参考厂商提供的热阻参数,确保温度不超过最大允许值。
    2. 问:如何避免反向恢复电流过高?
    - 答:可以通过优化驱动电路的设计,减小电流变化率(dIF/dt),从而降低反向恢复电流。此外,选择合适的外部电容器也可以帮助减缓电流变化。

    总结和推荐


    VS-4CSH02-M3 是一款高性能、高可靠性的超快恢复二极管,特别适用于高频应用。其超快恢复时间和低正向电压降使其成为市场上同类产品中的佼佼者。对于需要高效能和稳定工作的应用,强烈推荐使用 VS-4CSH02-M3。
    注:本产品说明书中的所有内容仅供参考,具体使用时请严格遵循制造商的建议和应用指南。

VS-4CSH02-M3/86A参数

参数
Vr-反向电压 200V
反向恢复时间 16ns
正向浪涌电流 90A
配置 双commoncathode
If - 正向电流 2A
Ir - 反向电流 2μA
长*宽*高 6.65mm*4.25mm*1.2mm
通用封装 TO-277A-3
安装方式 贴片安装
零件状态 在售

VS-4CSH02-M3/86A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-4CSH02-M3/86A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-4CSH02-M3/86A VS-4CSH02-M3/86A数据手册

VS-4CSH02-M3/86A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.2225 ¥ 1.8646
3000+ $ 0.2075 ¥ 1.7389
库存: 7501
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 2796.9
