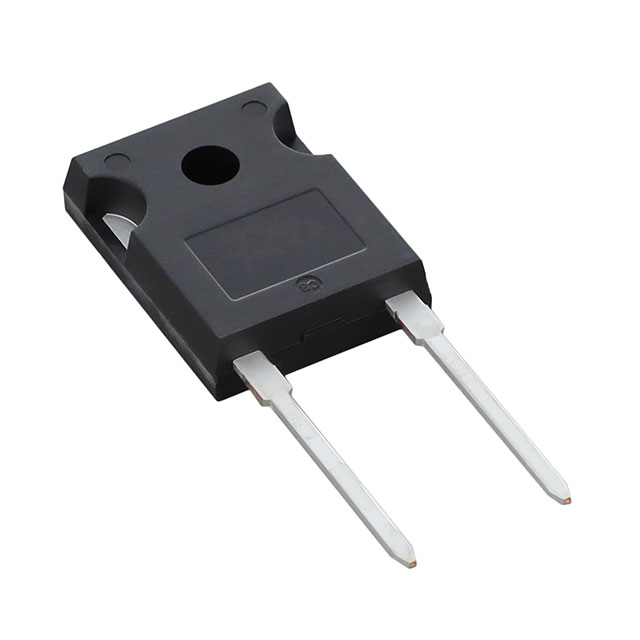

VS-45EPS12L-M3

产品分类: 整流二极管/整流桥
产品描述: 100uA@1.2kV 45A TO-247AD 通孔安装
供应商型号: VS-45EPS12L-M3
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-45EPS12L-M3

VS-45EPS12L-M3概述

    高压输入整流二极管 VS-45EPS..L-M3, VS-45APS..L-M3

    产品简介


    VS-45EPS..L-M3 和 VS-45APS..L-M3 是由 Vishay Semiconductors 生产的高压输入整流二极管。这些二极管专为高可靠性交流电源整流而设计,适用于电动车/混合动力车(EV/HEV)电池充电器、可再生能源逆变器以及单相和三相桥式配置的输入整流。二极管采用玻璃钝化芯片结和低正向电压降(VF),适合于单个电路配置,并提供 TO-247AD 2L 和 TO-247AD 3L 封装。

    技术参数


    | 参数 | 符号 | 值 | 单位 |
    ||
    | 额定平均正向电流 | IF(AV) | 45 | A |
    | 最大峰值反向电压 | VRRM | 800, 1200 | V |
    | 正向电压降 | VF | 1.14 | V |
    | 额定非重复性峰值反向电压 | VRSM | 900, 1300 | V |
    | 最大正向非重复性峰值电流 | IFSM | 500 | A |
    | 最大结温和存储温度范围 | TJ, TStg | -40 到 +150 | °C |
    | 热阻(结到外壳) | RthJC | 0.4 | °C/W |

    产品特点和优势


    1. 低正向电压降:正向电压降仅为 1.14V,这有助于提高整体系统效率。
    2. 玻璃钝化芯片结:提高二极管的可靠性和寿命。
    3. AEC-Q101 认证:确保产品符合汽车行业标准,适用于电动汽车及混合动力汽车的电池充电器。
    4. 高温特性:最高工作温度可达 150°C,适用于高温环境。
    5. 高浪涌电流能力:最大非重复性峰值电流高达 500A,具备出色的瞬态保护能力。

    应用案例和使用建议


    应用案例:
    - EV/HEV 电池充电器:由于具备良好的浪涌电流能力和高温特性,这些二极管在充电器中表现优异。
    - 可再生能源逆变器:在逆变器中,这些二极管能够有效地进行输入整流,降低能耗。
    使用建议:
    - 散热管理:在使用过程中应注意散热,避免二极管因过热而损坏。建议使用散热片以提高热传导效率。
    - 电气连接:确保电气连接稳固,避免接触不良导致的过热或损坏。

    兼容性和支持


    这些二极管与其他 Vishay Semiconductors 的开关和输出整流器具有相同的封装轮廓,因此兼容性良好。Vishay 提供全面的技术支持,包括在线文档、产品选型指南和技术咨询等服务。

    常见问题与解决方案


    1. 正向电压降过高
    - 解决办法:检查电气连接是否牢固,确保没有松动。如果问题仍然存在,考虑更换二极管。

    2. 过载保护失效
    - 解决办法:检查系统负载是否超过了额定值,确认系统配置正确无误。必要时,增加过载保护装置。

    总结和推荐


    VS-45EPS..L-M3 和 VS-45APS..L-M3 是高可靠性的高压输入整流二极管,适用于多种工业和汽车应用。其低正向电压降、高浪涌电流能力和良好的高温特性使其在市场上具有很强的竞争力。无论是用于电动汽车充电器还是可再生能源逆变器,这些二极管都是理想的选择。强烈推荐在需要高性能整流器的应用中使用这些产品。

VS-45EPS12L-M3参数

参数
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 45A
Ir - 反向电流 100uA@1.2kV
通用封装 TO-247AD
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

VS-45EPS12L-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-45EPS12L-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-45EPS12L-M3 VS-45EPS12L-M3数据手册

VS-45EPS12L-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
