UF5402-E3/54

产品分类: 整流二极管/整流桥
产品描述: Vishay 超快整流二极管 二极管, 3A, 200V, 通孔安装, DO-201AD封装, 2针
供应商型号: C3013857
供应商: 国内现货
标准整包数: 1

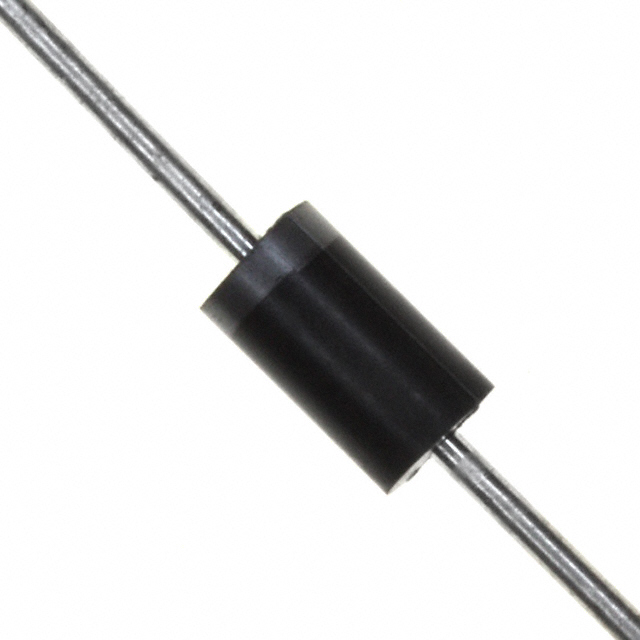

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 UF5402-E3/54

UF5402-E3/54概述

    Vishay UF5400系列超快恢复软恢复塑料整流器技术手册

    1. 产品简介


    Vishay General Semiconductor公司生产的UF5400系列超快恢复软恢复塑料整流器是一款适用于高频率整流和自由轮换应用的高性能电子元器件。这些整流器特别适合用于开关模式转换器和逆变器中,广泛应用于消费类电子、计算机和电信等领域。UF5400系列具有单片二极管结构,能够实现超快速的反向恢复时间,降低前向电压降,从而提高系统的整体效率。

    2. 技术参数


    UF5400系列整流器的技术规格如下:
    - 最大重复峰值反向电压:50V至1000V(型号不同)
    - 最大平均前向整流电流:3.0A
    - 峰值前向浪涌电流:150A
    - 反向恢复时间:50ns至75ns
    - 前向电压降:1.0V至1.7V
    - 最大直流反向电流:10μA(TA=25°C)/ 200μA(TA=100°C)
    - 最大功耗:取决于具体型号,见下图
    - 工作温度范围:-55°C至+150°C
    - 热阻抗:RθJA=20°C/W,RθJL=8.5°C/W
    ![UF5400热特性曲线](https://via.placeholder.com/150)

    3. 产品特点和优势


    UF5400系列整流器的主要特点和优势如下:
    - 超快反向恢复时间,可以有效减少电路中的损耗,提高系统效率。
    - 低前向电压降,有助于减少功耗。
    - 高前向浪涌电流能力,使其适用于多种高要求的应用场合。
    - 环境友好,符合RoHS标准。
    - 采用玻璃钝化芯片结,提高了产品的稳定性和可靠性。

    4. 应用案例和使用建议


    UF5400系列整流器广泛应用于高频整流和自由轮换应用,例如开关模式电源转换器和逆变器中。在实际应用中,可以通过优化电路设计来进一步提高其性能。例如,在高频电路中,尽量减小导线长度以减少寄生电感,从而进一步提升系统效率。

    5. 兼容性和支持


    UF5400系列整流器采用DO-201AD封装,可以轻松与其他符合相同封装标准的电子元器件兼容。Vishay公司提供了详尽的技术支持和客户服务,客户可以通过电子邮件(DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com)获取技术支持。

    6. 常见问题与解决方案


    1. 问题:如何测量前向浪涌电流?
    - 解决办法: 使用脉冲测试方法,脉宽为300μs,占空比为1%。详细步骤参考手册中的说明。
    2. 问题:如何确定最大重复峰值反向电压?
    - 解决办法: 根据具体型号选择合适的最大重复峰值反向电压,型号和电压等级见上文表格。
    3. 问题:如何计算热阻抗?
    - 解决办法: 利用热阻抗公式,根据具体的封装和散热条件进行计算。具体数值请参阅手册中的图表。

    7. 总结和推荐


    UF5400系列超快恢复软恢复塑料整流器在高频率应用中表现出色,具备低损耗、高效率的特点。其优越的性能使其成为开关模式电源转换器和逆变器的理想选择。强烈推荐在需要高性能整流器的应用中使用UF5400系列。

UF5402-E3/54参数

参数
Vr-反向电压 200V
反向恢复时间 50ns
正向浪涌电流 150A
配置 独立式
If - 正向电流 3A
Ir - 反向电流 10μA
长*宽*高 9.5mm*5.3mm*5.3mm
通用封装 DO-201AD
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

UF5402-E3/54厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

UF5402-E3/54数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY UF5402-E3/54 UF5402-E3/54数据手册

UF5402-E3/54封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.048
10+ ¥ 3.3
30+ ¥ 2.926
100+ ¥ 2.552
500+ ¥ 2.332
1400+ ¥ 2.211
库存: 188
起订量: 1 增量: 1400
交货地:
最小起订量为:1
合计: ¥ 4.04
直接购买
加入购物车
