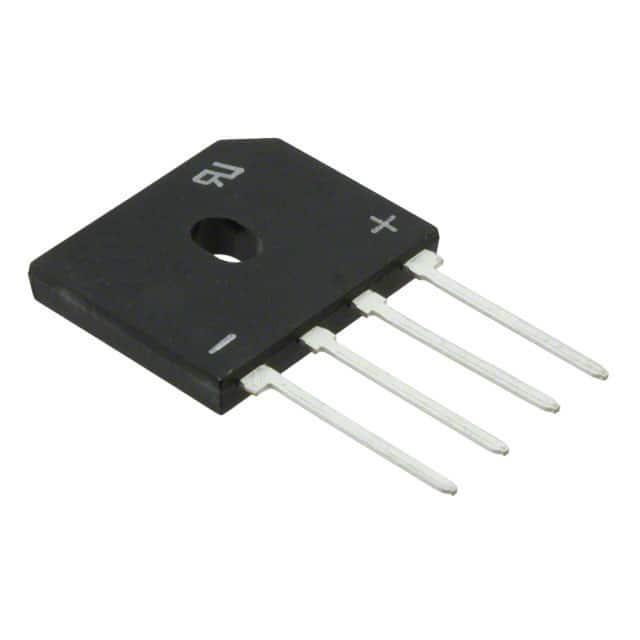

GBU8D-E3/51

产品分类: 整流二极管/整流桥
产品描述: 200V 200A 5μA 3.9A GBU 通孔安装 22.3mm*3.56mm*18.8mm
供应商型号: UA-GBU8D-E3/51
供应商: 海外现货
标准整包数: 250
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBU8D-E3/51

GBU8D-E3/51概述

    Vishay GBU8系列单相桥式整流器技术手册解析

    产品简介


    Vishay General Semiconductor的GBU8系列是一款玻璃封装的单相桥式整流器,适用于各种通用场合。这款产品主要应用于AC/DC全波整流,适合用于显示器、电视、打印机、电源适配器、开关模式电源、音频设备和家用电器等多种应用场合。它的设计旨在满足现代电子设备对高可靠性、高效率和紧凑性的需求。

    技术参数


    - 型号:GBU8A, GBU8B, GBU8D, GBU8G, GBU8J, GBU8K, GBU8M
    - 封装类型:GBU
    - 最大平均正向整流输出电流(TC=60°C):8.0 A
    - 最大瞬时正向电压降(8.0 A):1.0 V
    - 最大反向峰值重复电压:50 V、100 V、200 V、400 V、600 V、800 V、1000 V
    - 最大直流反向电流(TA=25°C):5.0 μA
    - 典型结电容:68 pF(4 V,1 MHz)
    - 最大瞬态热阻:RθJA(在空气中)20°C/W,RθJC(安装在散热片上)4.0°C/W
    - 最高工作温度:150°C
    - 最低储存温度:-55°C

    产品特点和优势


    GBU8系列整流器具备多种特点和优势,使其在市场上具有较强的竞争力:
    - UL认证:UL识别文件编号为E54214,证明了其在安全标准方面的高标准。
    - 高耐压能力:提供从50 V到1000 V的不同电压等级选择,能够适应各种电路设计的需求。
    - 高浪涌电流能力:最大峰值浪涌电流为200 A,能够在不造成损坏的情况下承受瞬间大电流冲击。
    - 环境友好:材料分类符合RoHS标准,确保产品对环境无害。

    应用案例和使用建议


    GBU8系列整流器广泛应用于多个领域,如显示器、电视、打印机、电源适配器、音频设备等。例如,在电源适配器中,它可以有效地进行AC到DC的转换,保证电源供应的稳定性。在实际使用过程中,为了达到最佳性能,建议将组件安装在散热良好的位置,并采用合适的散热片以提高热管理效果。根据手册中的指导,推荐的安装扭矩为5.7 cm-kg(5英寸-磅),以避免机械应力对器件造成损害。

    兼容性和支持


    GBU8系列整流器具有广泛的兼容性,可以轻松集成到现有的电路设计中。厂商提供了详尽的技术支持文档,并通过DiodesAmericas@vishay.com、DiodesAsia@vishay.com和DiodesEurope@vishay.com等渠道为用户提供技术支持。

    常见问题与解决方案


    在使用GBU8系列整流器的过程中,可能会遇到以下问题及解决方案:
    - 问题:产品在高湿度环境下运行不稳定。
    - 解决方案:建议在高湿度环境中增加适当的防水措施,并确保良好的通风条件。
    - 问题:温度超过额定范围。
    - 解决方案:检查散热装置是否正常工作,并考虑使用更大面积的散热片来帮助散热。

    总结和推荐


    综上所述,Vishay GBU8系列单相桥式整流器凭借其高可靠性、宽泛的工作温度范围、优异的浪涌电流能力和良好的环境适应性,成为了市场上非常值得信赖的产品。对于需要高性能整流器的应用场合,强烈推荐使用该系列产品。无论是从技术规格还是从应用范围来看,GBU8系列都能提供卓越的性能和可靠的服务。

GBU8D-E3/51参数

参数
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 200A
配置 -
If - 正向电流 3.9A
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 散装

GBU8D-E3/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBU8D-E3/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBU8D-E3/51 GBU8D-E3/51数据手册

GBU8D-E3/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
