首页  >  产品百科  >  VS-30EPH06PBF

VS-30EPH06PBF

产品分类: 整流二极管/整流桥
产品描述: 600V 300A 35ns 50μA 30A 独立式 TO-247AC 通孔安装
供应商型号: ZT-VS-30EPH06PBF
供应商: 海外现货
标准整包数: 1

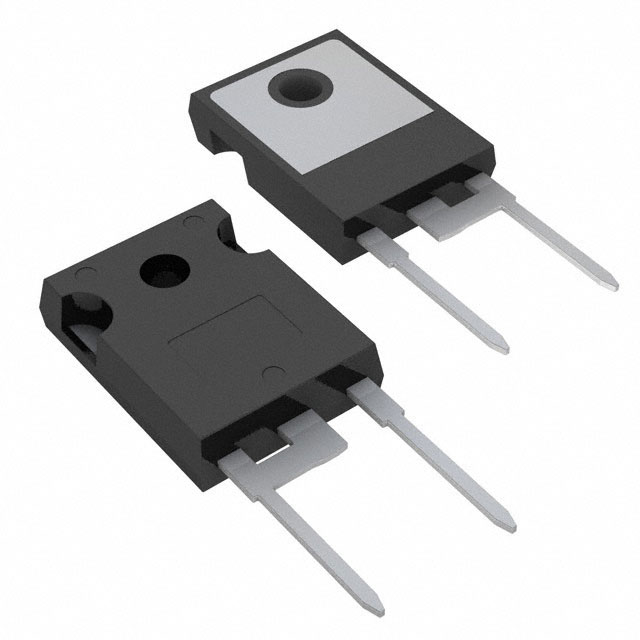

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-30EPH06PBF

VS-30EPH06PBF概述

    Vishay Semiconductors VS-30EPH06-N3 Hyperfast Rectifier

    产品简介


    Vishay Semiconductors推出的VS-30EPH06-N3是一款高可靠性的超快恢复二极管(Hyperfast Rectifier)。该产品主要用于功率因数校正(PFC)升压阶段的交流/直流转换部分,在开关电源(SMPS)、逆变器等电力电子产品中发挥关键作用。此外,它也可以作为续流二极管使用。其独特的设计确保了出色的性能和长久的使用寿命,适用于各种高要求的应用场合。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定电流 | IF(AV) | - | 30 | - | A |
    | 反向电压 | VR | - | - | 600 | V |
    | 正向电压 | VF | - | 1.34 | 1.75 | V |
    | 正向电流下的正向电压 | VF(IF=30A) | - | 2.0 | 2.6 | V |
    | 最高结温和存储温度 | TJ, TStg | -65 | - | 175 | °C |
    | 反向恢复时间 | trr | - | 28 | 35 | ns |
    | 峰值恢复电流 | IRRM | - | 3.5 | - | A |
    | 反向恢复电荷 | Qrr | - | 65 | - | nC |

    产品特点和优势


    1. 超快恢复时间:通过独特的铂掺杂寿命控制技术,实现了快速恢复特性,显著减少切换损失。
    2. 低正向电压降:正向电压降仅1.34V(IF=30A),进一步降低了能耗。
    3. 高可靠性:具备高达175°C的工作结温,能够在严苛环境中稳定运行。
    4. 高稳定性:低漏电流和优化的储能电荷,提高了整体稳定性。
    5. 兼容性好:设计符合JESD 47标准,易于集成到现有的电路系统中。

    应用案例和使用建议


    VS-30EPH06-N3主要应用于PFC升压电路中的整流环节,也可用于续流二极管。针对此用途,推荐采用如下建议:
    1. 在安装时务必注意散热,因为过高的工作温度会影响器件性能。
    2. 确保使用合适的驱动电路来匹配其快速恢复特性,以避免过大的恢复电流导致其他电路元件损坏。
    3. 对于高温环境下的应用,考虑增加冷却措施以延长使用寿命。

    兼容性和支持


    该产品采用标准的TO-247AC封装,易于集成到现有的电路板设计中。Vishay提供详尽的技术支持文档,包括SPICE模型、安装指南等,帮助用户更好地理解和使用该产品。如有任何技术问题,可联系Vishay全球技术支持团队。

    常见问题与解决方案


    1. 正向电压过高:检查是否超过了额定电流,或是否存在外部因素如温度变化导致正向电压增加。可通过改善散热条件来解决。
    2. 恢复时间过长:可能是因为驱动电路不匹配造成的。确保使用适当的驱动器并调整相关参数以匹配器件的快速恢复特性。
    3. 泄露电流过大:检查接线是否有误,确认是否符合应用规范,必要时可更换同型号但具有更高规格的产品。

    总结和推荐


    VS-30EPH06-N3凭借其卓越的性能和可靠性,是高效率功率转换应用的理想选择。其超快的恢复时间和低正向电压降使其在多种应用场景中表现出色。强烈推荐在需要高性能、高可靠性的场合中使用此产品。总的来说,这是一款值得信赖的产品,能够满足各类严格要求的应用需求。

VS-30EPH06PBF参数

参数
Ir - 反向电流 50μA
Vr-反向电压 600V
反向恢复时间 35ns
正向浪涌电流 300A
配置 独立式
If - 正向电流 30A
15.87mm(Max)
5.31mm(Max)
20.7mm(Max)
通用封装 TO-247AC
安装方式 通孔安装
零件状态 停产
包装方式 管装

VS-30EPH06PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-30EPH06PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-30EPH06PBF VS-30EPH06PBF数据手册

VS-30EPH06PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
