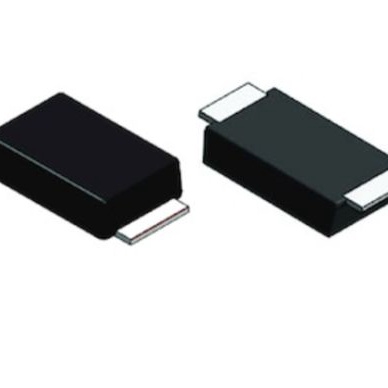

VS-2EYH01-M3/H

产品分类: 整流二极管/整流桥
产品描述: Vishay 快速恢复外延二极管 肖特基整流二极管, 2A, 100V, 表面贴装, do - 221AD封装, 2针
供应商型号: 3497257
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-2EYH01-M3/H

VS-2EYH01-M3/H概述

    Vishay Semiconductors Hyperfast Rectifier (FRED Pt®) 技术手册概述

    产品简介


    Vishay Semiconductors 的 VS-2EYH01-M3 和 VS-2EYH02-M3 是超快恢复二极管(Hyperfast Rectifier)。这些二极管设计用于高频、自由轮转、直流/直流转换器,功率因数校正(PFC),以及工业和汽车应用中的抑制电路。它们提供低前向电压降和低功率损耗,具有高可靠性。

    技术参数


    - 基本参数
    - 型号:VS-2EYH01-M3, VS-2EYH02-M3
    - 包装:SlimSMAW (DO-221AD)
    - 最大前向电流:2 A (VS-2EYH01-M3), 2 A (VS-2EYH02-M3)
    - 最大反向电压:100 V (VS-2EYH01-M3), 200 V (VS-2EYH02-M3)
    - 典型前向电压降:0.69 V (TJ = 25°C),最大0.93 V
    - 反向泄漏电流:最大2 μA (TJ = 25°C),最大20 μA (TJ = 150°C)
    - 热阻:典型值12°C/W(至散热器),最大值15°C/W
    - 额定峰值恢复时间:典型值15 ns (IF = 2 A)
    - 动态恢复特性
    - 反向恢复时间:最大22 ns (IF = 1.0 A)
    - 峰值恢复电流:最大3.4 A (TJ = 125°C)
    - 反向恢复电荷:最大43 nC (TJ = 125°C)

    产品特点和优势


    - 低前向电压降和低功率损耗:这些二极管具备出色的电气性能,适用于需要高效能的应用。
    - 快速恢复时间:超快恢复特性使其成为高频应用的理想选择。
    - 低泄漏电流:确保在静态条件下几乎无漏电,提高了系统的整体稳定性。
    - 符合环保标准:RoHS合规且无卤素材料,适应现代环保要求。
    - 兼容性:与SOD-128封装兼容,方便设计集成。

    应用案例和使用建议


    这些二极管广泛应用于电源转换器、逆变器和其他高频电子系统中。例如,在光伏逆变器中,这些二极管可以提高能量转换效率并降低热量产生。
    使用建议:
    - 在设计中合理布置散热片以保持二极管的工作温度在安全范围内。
    - 考虑使用带有良好散热设计的PCB布局来优化热管理。

    兼容性和支持


    - 兼容性:与SOD-128封装兼容,易于与其他标准组件进行集成。
    - 支持服务:Vishay Semiconductors 提供技术支持和客户服务,具体联系方式可通过公司网站获取。

    常见问题与解决方案


    - 问题1:如何确定二极管的最大允许温度?
    - 解决方法:参阅技术手册中的图5和图6,根据实际工作条件和额定电流计算出允许的最高工作温度。

    - 问题2:如何避免过高的反向恢复电流?
    - 解决方法:优化电路设计,选择合适的驱动信号以减少电流变化率(dIF/dt)。

    总结和推荐


    Vishay Semiconductors 的 VS-2EYH01-M3 和 VS-2EYH02-M3 是高性能的超快恢复二极管,适合于高频、高效率的电力电子应用。其卓越的电气特性和紧凑的设计使得这些产品在市场上具有很强的竞争力。强烈推荐在需要高效能、可靠性和小体积的应用中使用这些二极管。
    本报告基于Vishay Semiconductors的技术手册,综合介绍了VS-2EYH01-M3 和 VS-2EYH02-M3 的关键特性、技术参数和应用场景。通过详细解读手册内容,希望为工程师和设计师们提供有价值的参考。

VS-2EYH01-M3/H参数

参数
正向浪涌电流 60A
配置 -
If - 正向电流 2A
Ir - 反向电流 2μA
Vr-反向电压 100V
反向恢复时间 28ns
通用封装 SMAW
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
