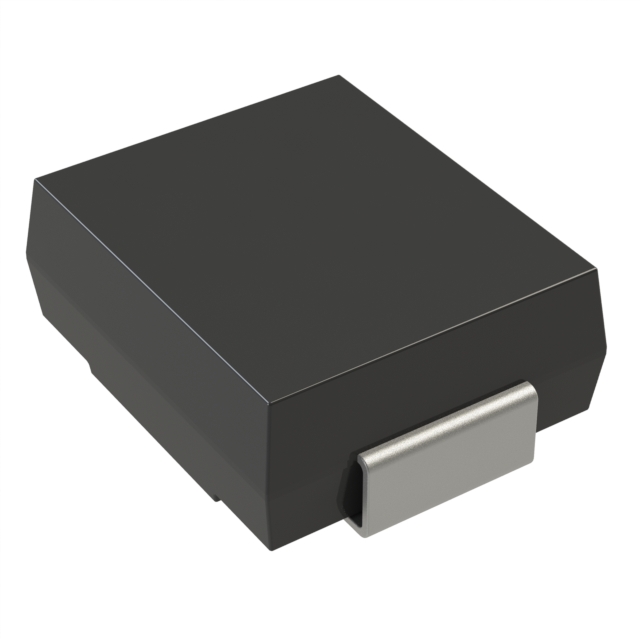

VS-30BQ100GTRPBF

产品分类: 整流二极管/整流桥
产品描述: 100V 800A 100μA 3A 独立式 SMC(DO-214AB) 贴片安装 7.11mm*6.22mm*2.62mm
供应商型号: VS-30BQ100GTRPBF-ND
供应商: Digi-Key
标准整包数: 3000
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-30BQ100GTRPBF

VS-30BQ100GTRPBF概述

    # Vishay High Power Products VS-30BQ100GPbF Schottky Rectifier Technical Overview

    1. 产品简介


    VS-30BQ100GPbF 是 Vishay 高功率产品系列中的一款肖特基整流器,具备3A 的平均正向电流承载能力。这款表面贴装型肖特基二极管专为需要低正向电压降(VFM)和小外形封装的应用设计。其典型应用场景包括硬盘驱动器、开关电源、转换器、续流二极管、电池充电器以及反向电池保护等领域。
    产品主要特点:
    - 小巧外形尺寸,便于表面安装;
    - 超低正向压降;
    - 高频操作特性;
    - 增强的耐用性与长期可靠性,配备了防护环;
    - 符合无铅标准,符合 RoHS 指令;
    - 设计和验证适用于工业级应用。

    2. 技术参数


    以下是关键的技术规格和性能参数:
    | 参数名称 | 符号 | 值 | 单位 |
    ||
    | 最大正向平均电流 | IF(AV) | 3.0 | A |
    | 最大峰值重复反向电压 | VRWM | 100 | V |
    | 最大非重复冲击电流 | IFSM | 800/70 | A |
    | 正向电压降 | VF | 0.62 | V |
    | 工作温度范围 | TJ | -55 至 175 | °C |
    | 结到环境热阻 | RthJA | 46 | °C/W |
    此外,该器件还具有出色的热稳定性和机械性能,适用于严苛的工作环境。

    3. 产品特点和优势


    VS-30BQ100GPbF 的显著特点是其卓越的高频性能和超低正向压降,这使得它成为电力转换效率提升的重要元件。防护环的设计增强了产品的耐用性和长期可靠性,同时该产品符合工业级别的严格标准。它的无铅特性以及对RoHS指令的遵守,使其在市场上更具竞争力。

    4. 应用案例和使用建议


    VS-30BQ100GPbF 适合多种应用场合,包括但不限于:
    - 硬盘驱动器中的保护电路;
    - 通信设备中的续流二极管;
    - 各种消费电子设备的电源管理系统。
    为了最大化其性能,建议在安装过程中注意散热管理,并确保所有连接点牢固可靠。对于高电流或高温环境下的使用,需要特别关注其热管理措施以防止过热。

    5. 兼容性和支持


    该产品可直接替换传统DIP封装的产品,并且与其他标准SMD封装兼容。Vishay公司提供全面的技术支持服务,包括样品申请、技术支持热线及在线文档资源,以帮助客户快速部署解决方案。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 散热不足导致性能下降 | 使用更大的散热片并改进PCB布局 |
    | 正向压降过高 | 检查焊接质量和电路板清洁度 |
    | 反向漏电流过大 | 更换符合更高耐压等级的新品 |

    7. 总结和推荐


    总体而言,VS-30BQ100GPbF 是一款高性能、多功能的肖特基整流器,在工业级应用中表现出色。其优秀的性价比和广泛的适用性使其成为电子设计工程师的理想选择。强烈推荐此产品用于需要高效能、紧凑设计的应用场景。如果您正在寻找一款兼具高效率与可靠性的肖特基二极管,那么这款产品无疑值得考虑。

VS-30BQ100GTRPBF参数

参数
Ir - 反向电流 100μA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 800A
配置 独立式
If - 正向电流 3A
长*宽*高 7.11mm*6.22mm*2.62mm
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
