首页  >  产品百科  >  VS-400UR160D

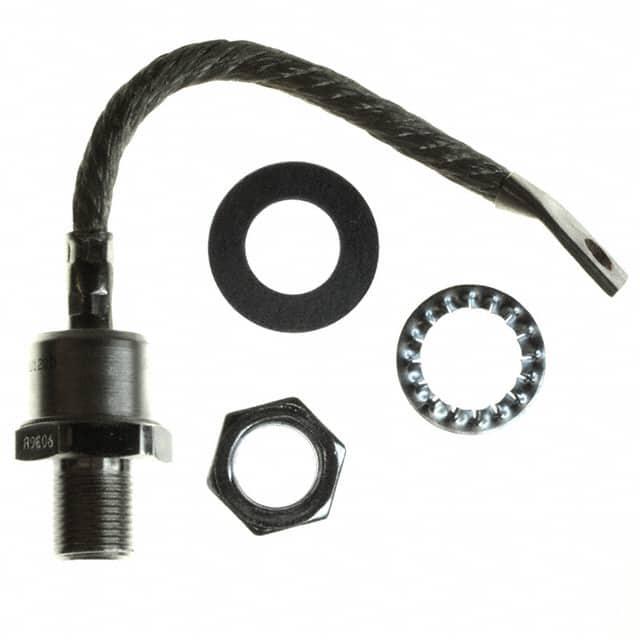

VS-400UR160D

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 400A, 1600V, 螺纹, DO-9封装, 2针
供应商型号: 1696001
供应商: 海外现货
标准整包数: 12
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-400UR160D

VS-400UR160D概述

    VS-400U(R) Series Standard Recovery Diodes: A Comprehensive Overview

    1. 产品简介


    VS-400U(R) 系列是 Vishay 半导体公司生产的一款高电流标准恢复二极管,适用于工业级应用。这些二极管具有宽广的工作电流范围和强大的浪涌电流承受能力,适合用于多种应用场景,如电源转换器、电机驱动、机床控制等。其独特的设计使得这些二极管在高功率应用中表现出色。

    2. 技术参数


    VS-400U(R) 系列的关键技术规格如下:
    - 最大平均正向电流 (IF(AV)): 400 A
    - 最大 RMS 正向电流 (IF(RMS)): 630 A
    - 最大非重复峰值反向电压 (VRSM):
    - 800 V 时:900 V
    - 1200 V 时:1300 V
    - 1600 V 时:1700 V
    - 最大浪涌电流 (IFSM):
    - 50 Hz: 8250 A
    - 60 Hz: 8640 A
    - 最大 I2t 融断电流:
    - t = 10 ms: 340 kA²s
    - t = 8.3 ms: 311 kA²s
    - 热阻 (RthJC): 0.15 K/W
    - 最高结温 (TJ): -40°C 到 +200°C
    - 封装类型: DO-9 (DO-205AB)

    3. 产品特点和优势


    VS-400U(R) 系列二极管的主要优势包括:
    - 宽电流范围:能够承受高达 400 A 的平均正向电流。
    - 高浪涌电流能力:能够在短时间内承受高达 8250 A 的非重复峰值电流。
    - 标准 JEDEC 类型:符合工业标准,易于集成到各种系统中。
    - 设计和资格认证:专为工业级应用而设计和验证。
    - 多功能适用性:适用于多种高功率设备和系统,如电机驱动、电源转换器等。

    4. 应用案例和使用建议


    VS-400U(R) 系列二极管在以下应用中有广泛应用:
    - 电源转换器:作为整流二极管,用于将交流电转换为直流电。
    - 电机驱动:提供高效的能量传输,减少能量损耗。
    - 机床控制:确保控制系统可靠运行。
    使用建议:
    - 在选择这些二极管时,确保根据具体应用要求选择合适的电压等级。
    - 保持良好的散热设计以防止过热。
    - 遵循正确的安装程序,避免因不当安装导致的损坏。

    5. 兼容性和支持


    VS-400U(R) 系列二极管与市面上常见的高功率设备和系统兼容。Vishay 半导体公司提供了广泛的技术支持和售后服务,可以通过 DiodesAmericas@vishay.com、DiodesAsia@vishay.com 和 DiodesEurope@vishay.com 获得技术支持。

    6. 常见问题与解决方案


    以下是几个可能遇到的问题及其解决方法:
    - 问题: 过热导致二极管失效
    - 解决方法: 检查散热设计,增加散热片或改进冷却系统。
    - 问题: 工作电压超过额定值
    - 解决方法: 选择更高额定电压的型号。
    - 问题: 安装扭矩不足
    - 解决方法: 确保安装扭矩在 27 N·m 的范围内。

    7. 总结和推荐


    总体来说,VS-400U(R) 系列二极管在高功率应用中表现优异,具备宽广的工作电流范围和强大的浪涌电流承受能力。它们适用于多种高功率设备和系统,且具备良好的兼容性和完善的售后服务。因此,我们强烈推荐使用这些二极管以提升系统的可靠性和效率。

VS-400UR160D参数

参数
反向恢复时间 -
正向浪涌电流 8.64KA
配置 独立式
If - 正向电流 400A
Ir - 反向电流 15mA
Vr-反向电压 1.6KV
长*宽*高 149.9mm*31.75mm*31.75mm
通用封装 DO-205AB,DO-9
安装方式 螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-400UR160D厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-400UR160D数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-400UR160D VS-400UR160D数据手册

VS-400UR160D封装设计

查看详情并下载
Symbol
Footprint
3D Model
