VS-26MB140A

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 25A峰值平均正向电流, 1400V峰值反向重复电压, 4引脚, D 34封装, 贴片安装
供应商型号: 3807009
供应商: 海外现货
标准整包数: 1

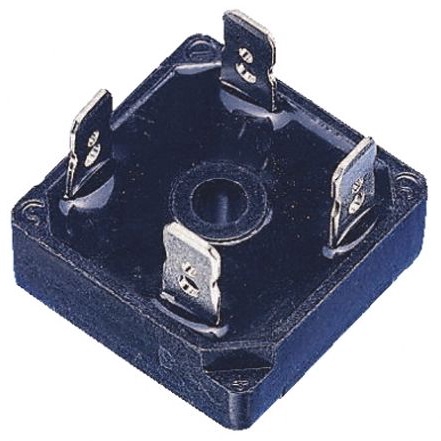

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-26MB140A

VS-26MB140A概述

    VS-MB High Voltage Series: Single Phase Bridge Rectifier

    1. 产品简介


    VS-MB High Voltage Series 是 Vishay Semiconductors 生产的一种单相桥式整流器,适用于工业和消费级应用。该系列产品设计用于提供高效可靠的操作,可用于通用和仪器仪表应用。它具备极紧凑的封装,能够提供稳定的直流输出电流。

    2. 技术参数


    - 额定电流 (IO):25 A 和 35 A(取决于型号)
    - 最大重复峰值反向电压 (VRRM):1400 V 到 1600 V
    - 最大非重复峰值反向电压 (VRSM):1400 V 到 1600 V
    - 最大直流反向电流 (IRRM):10 µA(在 TJ = 25°C 时)
    - 最大瞬态热阻抗 (RthJC):1.7 K/W(26MB-A 系列);1.35 K/W(36MB-A 系列)
    - 最高工作温度 (TJ):-55°C 到 +150°C
    - 封装:D-34
    - 电气绝缘:UL E300359 批准

    3. 产品特点和优势


    VS-MB 高压系列具有以下几个显著特点和优势:
    - 高热导率:该封装具有高热导率,使得热量更容易散出,保证了长期运行的可靠性。
    - 三路端子:该产品提供了推入式、缠绕式或焊接式三种连接方式,方便用户选择合适的安装方式。
    - 优良的体积功率比:产品体积小但功率大,非常适合空间有限的应用场合。
    - 材料分类:符合工业和消费者级别的材料标准,适用于广泛的应用场景。
    - 镍涂层引脚:适用于无铅焊接工艺,焊接温度范围为 260°C 到 275°C。

    4. 应用案例和使用建议


    VS-MB 高压系列的单相桥式整流器可以广泛应用于以下场景:
    - 工业自动化设备:如电机驱动和电源转换系统。
    - 家用电器:例如空调、冰箱和其他需要直流供电的家电。
    - 仪器仪表:如测量仪器和测试设备。
    使用建议:
    - 在高温环境下使用时,确保适当的散热措施,以避免过热导致的损坏。
    - 在选择连接方式时,可根据实际情况选择最适合的安装方法。

    5. 兼容性和支持


    - 兼容性:该产品与其他电子元器件和设备的兼容性良好,可以轻松集成到现有的系统中。
    - 支持和维护:Vishay 提供专业的技术支持服务,如有任何技术问题可联系地区的技术支持团队。

    6. 常见问题与解决方案


    - 问题一:如何判断产品是否适合特定应用?
    - 解答:请参考技术手册中的电气和热学参数,并确保这些参数满足您的具体需求。如果不确定,可联系 Vishay 的技术支持团队获取帮助。

    - 问题二:产品在高温环境下使用时需要注意什么?
    - 解答:确保散热系统有效,使用适当的热界面材料以降低热阻。保持环境温度在规定的范围内。

    7. 总结和推荐


    总体来看,VS-MB 高压系列单相桥式整流器具有很高的性价比和广泛的适用性。无论是从产品设计还是功能特性上,该系列产品都表现出色,特别适合需要高性能和高稳定性的应用场合。因此,我强烈推荐此产品用于各种工业和消费级应用。

VS-26MB140A参数

参数
配置
If - 正向电流 25A
Ir - 反向电流 10μA
Vr-反向电压 1.4KV
反向恢复时间 -
正向浪涌电流 420A
长*宽*高 28.5mm*28.5mm*9.8mm
应用等级 工业级
零件状态 在售
包装方式 散装

VS-26MB140A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-26MB140A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-26MB140A VS-26MB140A数据手册

VS-26MB140A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 82.413
5+ ¥ 79.1165
10+ ¥ 72.5235
50+ ¥ 72.5235
100+ ¥ 71.2048
250+ ¥ 71.2048
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 82.41
直接购买
加入购物车
