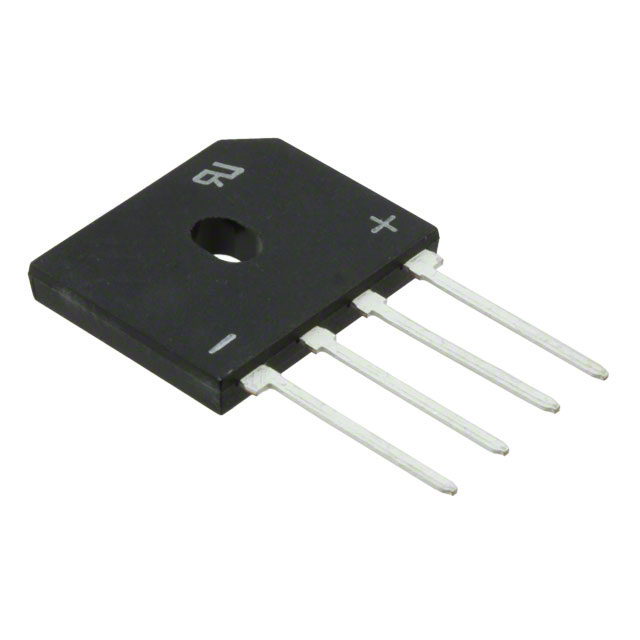

GBU4J-E3/51

产品分类: 整流二极管/整流桥
产品描述: 600V 150A 5μA 4A GBU 通孔安装 22.3mm*3.56mm*18.8mm
供应商型号: 9549455
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBU4J-E3/51

GBU4J-E3/51概述


    产品简介


    Vishay General Semiconductor 的玻璃封装单相桥式整流器(GBU系列) 是一种专为印刷电路板设计的高效能整流器件。这类电子元器件主要用于全波整流,特别是在显示器、电视机、打印机、开关电源、适配器、音频设备和家用电器等领域有着广泛的应用。

    技术参数


    - 基本参数
    - 最大重复峰值反向电压(VRRM):50V, 100V, 200V, 400V, 600V, 800V, 1000V
    - 最大平均正向输出电流(IF(AV)):4.0A
    - 最大瞬态浪涌电流(IFSM):150A
    - 最大瞬态热阻(RθJA):22°C/W
    - 环境温度范围:-55°C 至 +150°C
    - 极限存储温度范围:-55°C 至 +150°C
    - 电气特性
    - 最大瞬态正向压降(VF):1.0V @ 4.0A
    - 最大直流反向漏电流(IR):5μA @ 25°C
    - 机械特性
    - 尺寸:符合标准PCB安装尺寸
    - 安装扭矩:最大10cm-kg(8.8英寸-lbs),推荐5.7cm-kg(5英寸-lbs)
    - 材料:RoHS合规,符合UL 94 V-0可燃性等级
    - 铅端子:涂锡端子,符合J-STD-002和JESD 22-B102标准

    产品特点和优势


    1. 高可靠性:该系列产品通过了UL认证,文件编号E54214,保证了极高的质量和可靠性。
    2. 耐高浪涌电流:能够承受高达150A的峰值浪涌电流,非常适合于工业应用中高电流的需求。
    3. 宽工作温度范围:-55°C至+150°C的工作温度范围使得其适用于极端环境。
    4. 高绝缘强度:其最高绝缘电压可达1500VRMS,保证了设备的安全性。
    5. 低正向压降:正向导通时的电压降仅为1.0V,有助于提高效率。

    应用案例和使用建议


    - 全波整流应用:适用于AC/DC转换,尤其是在各种家电和工业设备中的电源部分。
    - 焊接测试:可承受高达275°C的焊锡时间不超过10秒,适合于波峰焊等焊接工艺。
    - 散热设计建议:在某些高温环境下使用时,推荐采用散热板或增加散热面积以确保设备正常运行。

    兼容性和支持


    - 兼容性:该产品设计符合标准PCB安装尺寸,可轻松集成到现有系统中。
    - 技术支持:Vishay提供了全方位的技术支持,可通过官方邮件联系到相关工程师获取帮助。

    常见问题与解决方案


    - 问题一:如何处理正向压降过高的情况?
    - 解决方案:检查连接线是否足够粗,是否接触良好。必要时更换高导电率材料,如银或金。
    - 问题二:如何避免设备过热?
    - 解决方案:增加散热片或风扇,确保设备周围空气流通。也可适当降低输入电压。
    - 问题三:长时间使用后设备出现异常?
    - 解决方案:检查电路连接是否有短路或断路现象,确保所有连接都牢固且正确。

    总结和推荐


    综上所述,Vishay General Semiconductor 的玻璃封装单相桥式整流器具备高可靠性、宽工作温度范围、高绝缘强度和低正向压降等优点,非常适合在多种应用场景中使用。其广泛的适用性和优秀的性能表现使其在市场上具有较强的竞争力。对于需要高可靠性的应用,强烈推荐选择这款产品。

GBU4J-E3/51参数

参数
配置 -
If - 正向电流 4A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 150A
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 散装

GBU4J-E3/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBU4J-E3/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBU4J-E3/51 GBU4J-E3/51数据手册

GBU4J-E3/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
