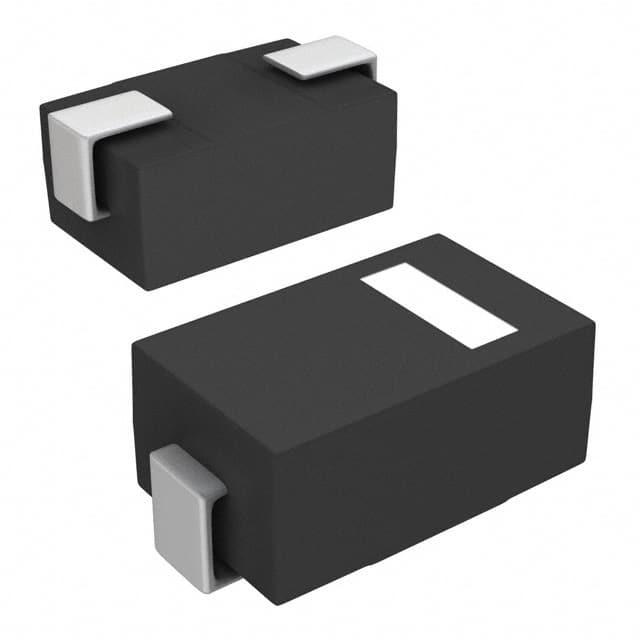

GF1KHE3/67A

产品分类: 整流二极管/整流桥
产品描述: 800V 30A 2μs 5μA 1A 独立式 DO-214BA 贴片安装 4.75mm*2.9mm*2.74mm
供应商型号: D-GF1KHE3/67A
供应商: Future
标准整包数: 1500
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GF1KHE3/67A

GF1KHE3/67A概述

    Vishay General Semiconductor GF1 Series Surface-Mount Glass Passivated Rectifiers

    1. 产品简介


    Vishay General Semiconductor的GF1系列表面贴装玻璃封装整流器是专为通用电源供应、逆变器、转换器以及消费类、汽车和电信领域的自由轮转二极管设计的。这些整流器采用超级整流器结构,具备高可靠性,并且非常适合自动化装配,使其成为现代电子设备的理想选择。

    2. 技术参数


    GF1系列的具体技术参数如下:
    - 最大重复峰值反向电压(VRRM):50 V至1000 V
    - 最大平均直流正向电流(IF(AV)):1.0 A
    - 峰值正向浪涌电流(IFSM):30 A
    - 正向电压降(VF):1.1 V 至 1.2 V
    - 最大直流反向电流(IR):5.0 μA(TA=25°C),50 μA(TA=125°C)
    - 典型结电容(CJ):15 pF
    - 工作温度范围(TJ, TSTG):-65°C 至 +175°C

    3. 产品特点和优势


    GF1系列的特点和优势主要包括:
    - 超级整流器结构:确保高可靠性条件下的稳定工作。
    - 低正向电压降:降低功耗,提高效率。
    - 低泄漏电流:减少不必要的损耗,提升系统整体性能。
    - 高正向浪涌能力:能承受较大的瞬时电流冲击,适合恶劣的工作环境。
    - 符合MSL等级1标准:满足J-STD-020标准,峰值LF最高可达250°C。
    - AEC-Q101认证:适用于汽车应用。
    - 符合RoHS标准:环保无铅。

    4. 应用案例和使用建议


    GF1系列广泛应用于各种电源设备中,如电源适配器、电动工具以及汽车电子等领域。建议在使用过程中注意散热管理,以避免过热导致的性能下降。此外,选择合适的PCB布局和适当的铜箔面积有助于提高热管理和电气性能。

    5. 兼容性和支持


    GF1系列与多种PCB布局和焊接工艺兼容。制造商提供详尽的技术文档和客户支持,以帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题1:如何确认GF1系列的极性?
    - 解决方案:GF1系列的负极用色带标识,因此通过观察色带可以轻松确定极性。

    - 问题2:在高温环境下使用是否会降低寿命?
    - 解决方案:尽管GF1系列能在-65°C至+175°C的宽温度范围内工作,但长期处于高温环境下会加速老化过程。因此,合理的设计和散热管理是必要的。

    7. 总结和推荐


    总体来看,Vishay General Semiconductor的GF1系列整流器具备出色的可靠性和电气性能,尤其适合在严苛环境下的应用。其独特的设计和多项认证使其在市场上具有显著的竞争优势。强烈推荐在需要高性能和高可靠性的电子设备中使用GF1系列整流器。

GF1KHE3/67A参数

参数
Ir - 反向电流 5μA
Vr-反向电压 800V
反向恢复时间 2μs
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
长*宽*高 4.75mm*2.9mm*2.74mm
通用封装 DO-214BA
安装方式 贴片安装
应用等级 汽车级
零件状态 最后售卖
包装方式 卷带包装

GF1KHE3/67A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GF1KHE3/67A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GF1KHE3/67A GF1KHE3/67A数据手册

GF1KHE3/67A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.1425 ¥ 1.2147
3000+ $ 0.139 ¥ 1.1953
4500+ $ 0.1366 ¥ 1.1855
6000+ $ 0.1342 ¥ 1.1649
7500+ $ 0.1296 ¥ 1.1154
库存: 0
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 0
直接购买
加入购物车
