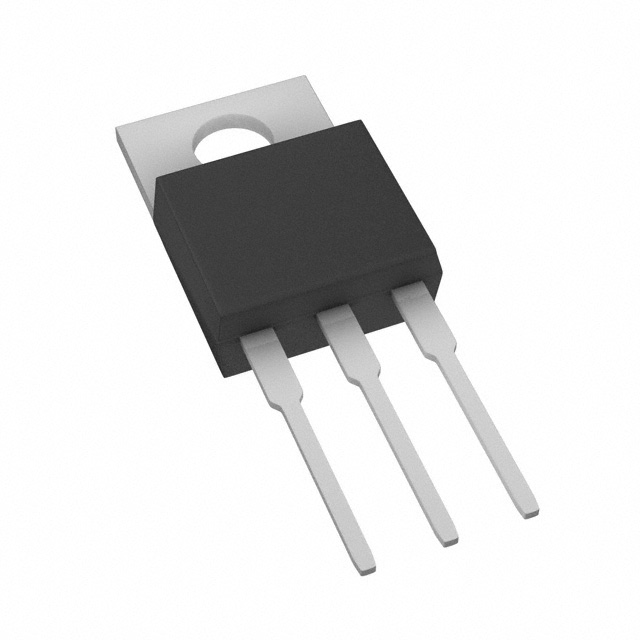

UGF10DCT-E3/45

产品分类: 整流二极管/整流桥
产品描述: 200V 55A 25ns 10μA 5A 双commoncathode ITO-220AB 通孔安装 10.26mm*4.83mm*8.89mm
供应商型号: UGF10DCT-E3/45
供应商: 国内现货
标准整包数: 100
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 UGF10DCT-E3/45

UGF10DCT-E3/45概述

    Vishay Siliconix IRLZ44 N-Channel MOSFET

    1. 产品简介


    Vishay Siliconix的IRLZ44是一款第三代功率MOSFET,专为商业和工业应用设计。它具备快速开关能力、坚固的设计和低导通电阻,适用于各种电力转换系统。该器件采用TO-220AB封装,适用于高达50W的功率耗散水平。

    2. 技术参数


    - 额定电压:VDS = 60V
    - 导通电阻(RDS(on)):
    - VGS = 5.0V时,RDS(on) = 0.028Ω
    - VGS = 4.0V时,RDS(on) = 0.039Ω
    - 栅极电荷(Qg):66nC
    - 栅极-源极电荷(Qgs):12nC
    - 栅极-漏极电荷(Qgd):43nC
    - 连续漏极电流(ID):
    - TC = 25°C时,ID = 50A
    - TC = 100°C时,ID = 36A
    - 脉冲漏极电流(IDM):200A
    - 最大热阻:RthJA = 62°C/W
    - 峰值二极管恢复电压(dV/dt):4.5V/ns

    3. 产品特点和优势


    - 逻辑级门驱动:易于使用标准逻辑电路驱动。
    - 快速开关:低导通电阻(RDS(on))和高动态dv/dt耐受能力使其非常适合高频应用。
    - 并联容易:便于多器件并联以处理更大电流。
    - 成本效益:低成本的TO-220AB封装提供了卓越的成本效益。
    - 宽温度范围:在-55°C到+175°C的温度范围内可稳定运行,确保在恶劣环境下也能可靠工作。

    4. 应用案例和使用建议


    - DC-DC转换器:IRLZ44的高开关速度和低导通电阻使其成为DC-DC转换器的理想选择,特别是在需要高效能转换的应用中。
    - 电机控制:在电机控制应用中,IRLZ44能够提供快速响应时间,提高系统效率。
    - 电池管理:在电池管理系统中,IRLZ44可以作为保护开关,提供可靠的过流保护。
    使用建议:
    - 布局优化:为了减少寄生电感,建议采用低电感电路板布局。
    - 散热管理:良好的散热设计可以有效延长器件寿命,提高可靠性。
    - 电路保护:考虑添加必要的保护电路,如过流保护和瞬态抑制电路。

    5. 兼容性和支持


    IRLZ44具有广泛的兼容性,可以与大多数标准电路设计兼容。制造商提供了详尽的技术支持文档和应用指南,帮助用户更好地利用该器件。此外,用户可以通过联系技术支持邮箱hvm@vishay.com获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:器件过热
    - 解决方案:增加散热片或改善散热路径。
    - 问题2:导通电阻异常
    - 解决方案:检查门极电压是否符合要求,确认门极驱动器输出。
    - 问题3:开关时间过长
    - 解决方案:优化门极电阻和驱动电路,减小寄生电感。

    7. 总结和推荐


    总体而言,IRLZ44 N-Channel MOSFET是一款高性能、高可靠性的器件,适用于多种电力转换和控制应用。它的低导通电阻、快速开关能力和宽工作温度范围使其在市场上具有很强的竞争优势。对于寻求高效能和高可靠性的设计者来说,IRLZ44是一个值得推荐的选择。

UGF10DCT-E3/45参数

参数
反向恢复时间 25ns
正向浪涌电流 55A
配置 双commoncathode
If - 正向电流 5A
Ir - 反向电流 10μA
Vr-反向电压 200V
长*宽*高 10.26mm*4.83mm*8.89mm
通用封装 ITO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装
