VSSC8L45-M3/57T

产品分类: 整流二极管/整流桥
产品描述: 45V 140A 1.6mA 3.8A SMC(DO-214AB) 贴片安装
供应商型号: VSSC8L45-M3/57T
供应商: 国内现货
标准整包数: 100

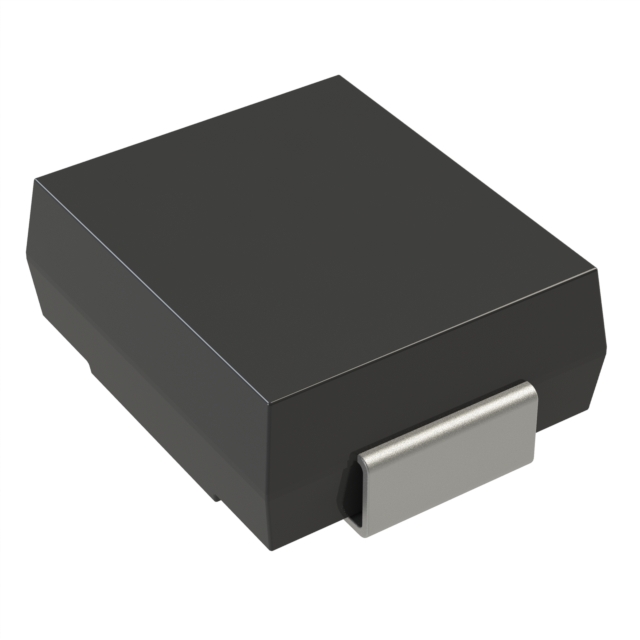

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VSSC8L45-M3/57T

VSSC8L45-M3/57T概述

    Vishay General Semiconductor VSSC8L45-M3 表面贴装式沟槽MOS肖特基整流器

    产品简介


    VSSC8L45-M3 是一款由 Vishay General Semiconductor 公司生产的表面贴装式(SMD)沟槽MOS肖特基整流器。这款整流器专为高频率转换、续流二极管、DC/DC 转换和极性保护等应用而设计。其独特的技术特点使其成为高效率电源管理的理想选择。

    技术参数


    - 额定电流(IF): 8.0 A
    - 最大反向电压(VRRM): 45 V
    - 最大浪涌电流(IFSM): 140 A
    - 正向压降(VF): 在 IF = 8.0 A 时,TA = 125 °C 下为 0.39 V
    - 最大结温(TJ max): 150 °C
    - 热阻(RθJA): 70 °C/W
    - 热阻(RθJM): 8 °C/W
    - 工作温度范围(TJ, TSTG): -40 至 +150 °C
    - 封装: DO-214AB (SMC)
    - 最大瞬态结电容(CJ): 1216 pF @ 4.0 V, 1 MHz

    产品特点和优势


    - 低轮廓封装:适合自动放置,易于自动化生产。
    - 沟槽MOS肖特基技术:实现了低功率损耗和高效率。
    - 低正向压降:确保了高效率的电力转换。
    - 符合MSL标准:达到J-STD-020的MSL 1级标准,峰值LF最高可达260 °C。
    - 符合RoHS标准:无卤素材料,环保合规。

    应用案例和使用建议


    典型应用:
    - 高频转换器
    - 续流二极管
    - DC/DC 转换器
    - 极性保护应用
    使用建议:
    - 当应用于高频转换器时,确保电路板上的铜垫面积符合推荐尺寸,以降低热阻,提高散热效果。
    - 在进行焊接时,建议使用符合J-STD-002和JESD 22-B102标准的锡铅合金,以确保良好的焊点质量。
    - 由于其大电流处理能力,当应用于高功率电路时,需要确保有足够的散热措施,避免过热导致损坏。

    兼容性和支持


    - 兼容性:VSSC8L45-M3 采用DO-214AB (SMC) 封装,适用于标准的PCB安装和锡铅焊接工艺。
    - 支持:如需技术支持,请联系 Vishay 的技术团队,通过指定的电子邮件地址进行咨询。

    常见问题与解决方案


    - Q: 如何正确识别产品上的极性?
    - A: 产品上的色带标识负极端(阴极)。

    - Q: 如何判断是否过载?
    - A: 监控实际工作电流,不要超过额定最大电流(IF)8.0 A。必要时添加外部保护装置。

    - Q: 如何选择合适的安装位置?
    - A: 安装时尽量靠近散热片,并确保散热路径畅通无阻,以避免过热。

    总结和推荐


    VSSC8L45-M3 作为一款高性能的表面贴装式沟槽MOS肖特基整流器,在高频转换器、DC/DC转换器等应用中表现出色。其优异的低正向压降、低功耗特性,以及出色的高温性能使其在市场上具有很强的竞争优势。对于需要高效、可靠电力转换的应用,我们强烈推荐使用此款整流器。

VSSC8L45-M3/57T参数

参数
正向浪涌电流 140A
配置 -
If - 正向电流 3.8A
Ir - 反向电流 1.6mA
Vr-反向电压 45V
反向恢复时间 -
7.11mm(Max)
6.22mm(Max)
2.42mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

VSSC8L45-M3/57T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSSC8L45-M3/57T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VSSC8L45-M3/57T VSSC8L45-M3/57T数据手册

VSSC8L45-M3/57T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 2.88
500+ ¥ 2.7
1000+ ¥ 2.565
库存: 1000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 288
直接购买
